Summary of Contents for PeakTech 6075
- Page 1 6075 ® PeakTech Bedienungsanleitung / Operation Manual Stabilisiertes Labornetzgerät / Laboratory Power Supply...
- Page 2 1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Zur Betriebssicherheit der Geräte und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb der Geräte unbedingt zu beachten.
- Page 3 Fernerhin ist hervorzuheben, dass die Spannung über den gesamten Bereich fest eingestellt werden kann, wodurch der Bedienkomfort erhöht wird und überflüssige, ungenaue Arbeitsschritte verhindert werden. Achtung! ® Die PeakTech 6075 verfügt über die Möglichkeit der Aktivierung einer Tastensperre. Bitte lesen Sie Kapitel 5.5 auf Seite 8 für weitere Informationen.
-
Page 4: Technische Daten
3. Technische Daten Regelbare Ausgänge: Ausgangsspannung: 2 x 0 ~ 30 V regelbar Ausgangsstrom: 2 x 0 ~ 5 A regelbar CV ≤ 0,01% + 1mV Netzstabilität: CC ≤ 0,02% + 1mA (bei 0-100% Last) CV ≤ 0,01% + 5mV Laststabilität: CC ≤... - Page 5 4. Anzeigen und Bedienelemente an der Vorderseite des Gerätes LED-Ausgangsstromanzeige (SLAVE) LED-Ausgangsspannungsanzeige (SLAVE) Tragegriff LED-Ausgangsstromanzeige (MASTER) LED-Ausgangsspannungsanzeige (MASTER) Anzeige für den Betriebsmodus: C.V.: Konstantspannungsbetrieb C.C.: Konstantstrombetrieb Output: Ausgang ist freigegeben und eingestellte Ausgangsspannung/strom wird ausgegeben CH1: während der Einstellung des MASTER-Ausgangs CH2: während der Einstellung des SLAVE-Ausgangs SER:...
-
Page 6: Bedienung
5. Bedienung 5.1. Einstellen der Ausgangsspannung Direkte Eingabe Zur Einstellung der Ausgangsspannung wie beschrieben verfahren: Gerät einschalten. Auswählen des gewünschten Ausgangs. Taste „CH1“ für MASTER und „CH2“ für SLAVE drücken. Taste „V“ drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. Durch Drücken der entsprechenden Zifferntasten den gewünschten Spannungswert eingeben. - Page 7 5.2. Einstellen des Ausgangsstromes Direkte Eingabe Zur Einstellung der Ausgangsstromes wie beschrieben verfahren: Gerät einschalten. Zur Auswahl des gewünschten Ausgangs die Taste „CH1“ für MASTER und „CH2“ für SLAVE drücken. Taste [I] drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. Den gewünschten Stromwert durch Drücken der entsprechenden Zifferntasten eingeben.
- Page 8 5.3. Reihenbetriebsmodus SERIELL Drücken Sie die Taste [SER], die LED (SER) leuchtet auf und das Gerät befindet sich nun im Serienmodus. Veränderungen der Spannungs – und Stromwerte des Master-Ausgangs werden von dem SLAVE-Ausgang übernommen. Ausgangsspannung Slave-Ausgang wird automatisch auf den eingestellten Wert synchronisiert. Bei in Reihe geschalteten Ausgängen beträgt die maximale Ausgangsspannung 60 V.
- Page 9 5.5. Zusatzfunktionen Output-Taste Drücken Sie [Output], um den Ausgang zu aktivieren und die eingestellten Werte auszugeben. oder drücken Sie [Output], um den Ausgang zu sperren. (Standardeinstellung: Ausgang ist deaktiviert nach dem Einschalten des Gerätes). Tastensperre Das Gerät verfügt über eine Tastensperre, welche das versehentliche Verändern der Ausgangsspannung –...
- Page 10 6.1 Betrieb mit der Software 6.2 Treiberinstallation Öffnen Sie den “PL2303-Driver-Ordner“ für Ihr verwendetes Betriebssystem und starten Sie das Installationsprogramm. Verbinden Sie das Gerät nach der Treiberinstallation über das USB Kabel mit Ihrem PC und schalten es ein. Prüfen Sie nun die COM-Port Nummer des Gerätes im „Windows Gerätemanager“ wie folgt: Suchen Sie unter „Anschlüsse COM&LPT“...
- Page 11 6.3 Software Installation Starten Sie das Software Installationsprogramm und führen Sie die Installation aus. Folgen Sie den Anweisungen des Setup-Programms.
- Page 12 6.4 Starten der Software Starten Sie die installierte Kommunikationssoftware und wählen Sie das korrekte Modell sowie die COM-Port Nummer aus. Klicken Sie danach Bild 1 Geben Sie nun die gewünschten Ausgangswerte unter „OUTPUT SETTING“ ein (Bild 2) und klicken Sie dann auf „ISET“ zum übernehmen der Stromeinstellung und/oder „VSET“ für die Spannungseinstellung.
- Page 13 6.5 Echtzeit Datenanzeige Die Echtzeit-Ausgangswerte für Spannung und aktuellen Verbraucherstrom mit den CC und CV Anzeigen, wird unten dargestellt (Bild 3). Bild 3 Datengrafiken: Die Ordinate (Vertikalskala) zeigt den Strom-/Spannungswert und die Abzisse (Horizontalachse) zeigt die gemessenen Datenpunkte (Bild 4) Bild 4 Datentabelle: Klicken Sie auf ,um die Datentabelle der gemessenen Datenpunkte...
- Page 14 6.6 Datenspeicherung Klicken Sie auf die Taste und vergeben Sie zum Speichern einen Dateinamen für ein Excel- Lesbares Format (Bild 6) Bild 6 Der erfolgreiche Export wird bestätigt (Bild7) Bild 7...
- Page 15 6.7 Programmierung Starten Sie die Kommunikationssoftware und wählen Modell/COM-Port Nummer aus. Klicken Sie noch nicht auf die Taste. Geben Sie nun Spannung, Strom und Zeit des gewünschten Programmablaufes in die Tabelle ein. Mit den Tasten „Single“ und „Repeat“ bestimmen Sie, ob das Programm einmalig (Single) ausgeführt, oder fortlaufend (Repeat) wiederholt wird.
- Page 16 Das Programm läuft. Zum Stoppen des Programmablaufes klicken Sie auf die Fläche. Das Programm stoppt auf dem letzten Programmschritt. Der Ausgang bleibt aktiviert. Zum Deaktivieren des Ausgangs klicken Sie auf die Fläche. Der Programmablauf wird fortgeführt. Der Ausgang ist deaktiviert.
- Page 17 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Druckfehler und Irrtümer vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech...
-
Page 18: Safety Precautions
1. Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). For the operational safety of the appliances and to avoid serious injuries due to current or voltage flashovers or short circuits, the following safety instructions for operating the appliances must be observed. - Page 19 Henceforth should be emphasized that the voltage can be fixed over the whole range, making the convenience is increasing and unnecessary, inaccurate, steps can be prevented. Caution! ® The PeakTech 6075 provides a keylock function. Please read chapter 5.5 on page 25 for more detailed information.
-
Page 20: Technical Data

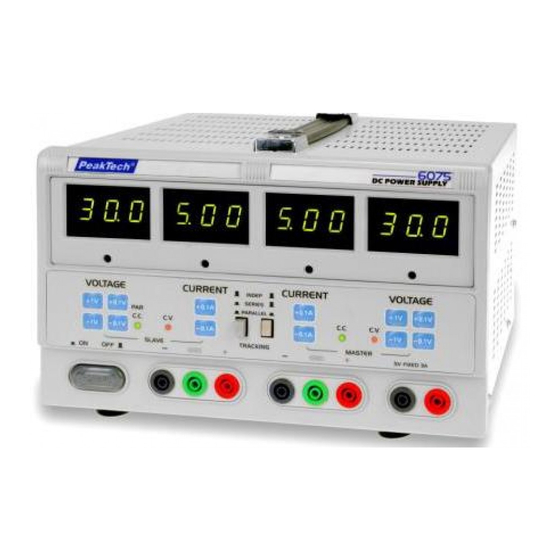

3. Technical Data Adjustable Outputs: Output voltage: 2 x 0 ~ 30 V adjustable Output current: 2 x 0 ~ 5 A adjustable CV ≤ 0,01% + 1mV Line regulation: CC ≤ 0,02% + 1mA (0-100% Load) CV ≤ 0,01% + 5mV Load regulation: CC ≤... - Page 21 4. Controls and description of front-panel LED Output current indicator (SLAVE) LED Output Voltage indicator (SLAVE) Handle grip LED Output current indicator (MASTER) LED Output Voltage indicator (MASTER) Indicators for operation mode: C.V.: Constant voltage indication C.C.: Constant current indication Output: Output is enabled and the set output voltage/current will be outputted SER: Power Supply in serial mode...
-
Page 22: Operation
5. Operation 5.1. Adjusting the output voltage Direct entry Proceed as described to adjust the output voltage: Switch on the device. To select the desired output press "CH1" key for MASTER and "CH2" key for SLAVE. Press the [V] key. The LED display indicates 00.00 and the first digit flashes. Press the appropriate number keys to enter the desired voltage value. - Page 23 5.2. Adjusting the output current Direct entry Proceed as described to adjust the output current: Switch on the device. Press the [I] key. The LED display indicates 0.000 and the first digit flashes. By pressing the appropriate number keys to enter the desired current value. If an incorrect entry be carried out, use the [Del] key (Correction key), the previous entry is rejected and you can repeat your entry.
- Page 24 5.3. Dual Power Supply use in SERIES Mode Press [SER] button (SER light on), then it is in series mode. Changes in voltage - and current values of the master output are taken over by the slave output. The output voltage at the slave output is automatically synchronized to the set value. When connected in series outputs the maximum output voltage is 60 V.
- Page 25 5.5. Additional functions Output button Press [Output] to activate the output and outputting the set values. or press [Output] to disable the output. (Default setting: output is disabled after turning the unit on). Key lock The device has a key lock which the accidentally change the output voltage - or prevents the output current.
- Page 26 6.1 Operation with Software 6.2 Driver Installation Virtual serial port driver installation Choose and open the “PL2303 Driver for xxx” folder depending your Windows system and double click the installation program. After finishing installation, connect the power supply and the computer with USB cable and switch mains power on.
- Page 27 6.3 Software installation Enter installation disk and double click the communication software installation program and then follow the installation guide till finish installation.
- Page 28 6.4 Software operation Real-time data setup：Open the communication software and then choose your connected model and serial port number, click the button. Enter the value of current and voltage into the “OUTPUT SETTING” frame (see.P2) and then click the ISET/VSET to send the value to the DC power supply. For activating the output click on button.
- Page 29 6.5 Real-time data display Real-time voltage and current and the CC/CV condition will be indicated on the “READING” frame (see P3). Data graph display: The ordinate is Voltage/Current and the abscissa is the data collection points (see P4) Data sheet check: Click the button and get the sheet as followed (P5)
- Page 30 6.6 Saving data You can export the report list to an EXCEL readable file. Click the button then enters a name and save.(P6) The export to an EXCEL file was successful (P7)
- Page 31 6.7 Program Mode Open the communication software , and choose the corresponding model and serial port number (Shown in 6.3). Don’t click on the button. Enter the voltage, current and time in the table (P8). Choose the value of program steps you want to run and “single time”...
- Page 32 The program runs To stop the program run, click on the button. The output stops at the last program step. The output keeps power on. To get power off, click on the button. The program keeps running. The output is switched off.
- Page 33 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 07/2024 Po/We/Ehr/Lie/Ehr PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –DE-22926 Ahrensburg / Germany +49-(0) 4102-97398-80 +49-(0) 4102-97398-99 ...
