Summary of Contents for Hameg HM 8040-3

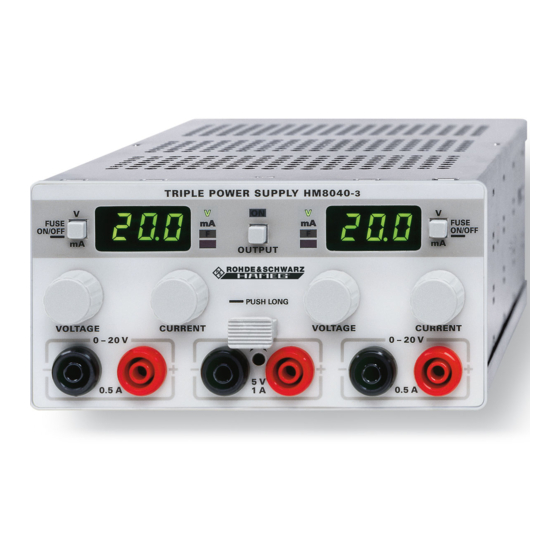

- Page 1 Dreifach-Netzgerät Triple Power Supply HM 8040-3 TRIPLE POWER SUPPLY HM8040- FUSE FUSE ON/OFF ON/OFF OUTPUT Instruments PUSH LONG VOLTAGE CURRENT VOLTAGE CURRENT 0 – 20 V 0 – 20 V – – – 0.5 A 0.5 A MANUAL • HANDBUCH • MANUEL...
- Page 2 Änderungen vorbehalten...
-
Page 3: Table Of Contents
Gerätekonzept des HM 8040-3 .... Transport ..........Ausgangsleistung des HM 8040-3 ..Lagerung ..........Temperatursicherung ......Sicherheitshinweise ......Ein-/Ausschalten der Ausgänge ... Bestimmungsgemäßer Betrieb ... Einführung in die Bedienung HM 8040-3 13 Garantie ..........Bedienelemente und Anzeigen .... Wartung ..........Änderungen vorbehalten... -
Page 4: Deutsch
HAMEG GmbH Manufacturer Industriestraße 6 Fabricant D-63533 Mainhausen Die HAMEG GmbH bescheinigt die Konformität für das Produkt The HAMEG GmbH herewith declares conformity of the product HAMEG GmbH déclare la conformite du produit Bezeichnung / Product name / Designation: Dreifach Netzgerät/Tripple Power Supply/... -
Page 5: Allgemeine Hinweise
Geräteinterface der Anschluss mehrerer Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen sein. Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel zu achten. Als IEEE-Bus Kabel sind die von HAMEG beziehbaren doppelt geschirmten Kabel HZ72S bzw. HZ72L geeignet. 2. Signalleitungen Messleitungen zur Signalübertragung zwischen Messstelle und Messgerät sollten... -
Page 6: Dreifach-Netzgerät Hm 8040-3
Alle drei Spannungen können parallel oder in Serie standard wird das bewährte Netzgerätemodul geschaltet werden. Die Gesamtleistung beträgt HM 8040-3 auch in der Zukunft immer eine preis- max. 25 W. Spannung und Strom sind bei den werte Alternative sein. beiden 20 V-Ausgängen stufenlos einstellbar. Der 5 V-Ausgang kann um ±0,5 V variiert werden und ist... -
Page 7: Technische Daten
Überschreitet die 20 V-Ausgang Innentemperatur einen Wert von Einstellbereich: 2 x 0 - 20 V, stufenlos 75..80°C, wird das ≤1 mV Restwelligkeit: HM 8040-3 abge- Ausgangsstrom: max. 0,5 A schaltet Strombegrenzung / elektronische Sicherung: 0 - 0,5 A stufenlos Verschiedenes einstellbar Versorgung (mit Grundgerät HM 8001-2):... -
Page 8: Wichtige Hinweise
– Der Netzspannungsumschalter am Grund- Das Gerät kann wahl- gerät muss entsprechend der vorhandenen weise im rechten oder lin- Netzversorgung eingestellt sein. ken Schacht des Grund- TRIPLE POWER SUPPLY HM 8040-3 – Das Öffnen des Einschubmoduls oder des FUSE FUSE ON/OFF ON/OFF OUTPUT gerätes HM8001-2 betrieben... -
Page 9: Bestimmungsgemäßer Betrieb
Produktion einen 10-stündigen „Burn in- Bei Reihenschaltung aller Ausgangs- Test“. Im intermittierenden Betrieb wird dabei fast spannungen des HM 8040-3 kann die jeder Frühausfall erkannt. Anschließend erfolgt ein Schutzkleinspannung von 42 V über- umfangreicher Funktions- und Qualitätstest bei dem schritten werden. -
Page 10: Bezeichnung Der Bedienelemente
Bezeichnung der Bedienelemente TRIPLE POWER SUPPLY HM8040- FUSE FUSE ON/OFF ON/OFF OUTPUT Instruments PUSH LONG VOLTAGE CURRENT VOLTAGE CURRENT 0 – 20 V 0 – 20 V – – – 0.5 A 0.5 A 20V-Ausgang rechts OUTPUT Ein-/ Ausschalten aller Ausgänge ’... -
Page 11: Netzgerätegrundlagen
Bedingung für diese Betriebsarten ist, dass die sein. Geht ein Ausgang in die Strombegrenzung, Netzgeräte für den Parallelbetrieb und/oder Serien- bricht die Gesamtspannung zusammen. betrieb dimensioniert sind. Dies ist bei HAMEG Netzgeräten der Fall. Die Ausgangsspannungen, Parallelbetrieb welche kombiniert werden sollen, sind in der Regel voneinander unabhängig. -
Page 12: Strombegrenzung
Beispiel: Ein Verbraucher zieht an 12 V einen die Stromregelung ein. Das bedeutet, dass trotz Strom von 0,7 A. Jeder Ausgang des HM 8040-3 zunehmender Belastung der Wert I nicht größer kann maximal 0,5A. Damit nun der Verbraucher wird. -
Page 13: Ausgangsleistung Des Hm 8040-3
Spezifikationen des Gerätes wie Innenwiderstand, Störspannungen oder Regelverhalten verändern. Achtung – Ausgangsleistung des HM 8040-3 Bedienungsanleitung beachten! Das HM 8040-3 nutzt die im Grundgerät HM 8001- 2 (Vorgängerversion: HM 8001) vorhandenen Versorgungsspannungen und ist aus diesem Grun- Inbetriebnahme de in der maximalen Ausgangsleistung begrenzt. -
Page 14: Bedienelemente Und Anzeigen
Ž von 1mA angezeigt. wird „lang“ betätigt. Die LED F Ist die elektronische Sicherung aktiv leuchtet, das HM 8040-3 befindet sich im Modus leuchtet diese LED elektronische Sicherung. Wird jetzt der Grenzwert ] Ist die Strombegrenzung aktiv und wird eines Ausganges erreicht, werden alle Ausgän-... - Page 15 die elektronische Sicherung an und alle Ausgänge jedoch abgeschaltet. Mit der Taste OUTPUT werden abgeschaltet. können die Ausgangsspannungen wieder zu- geschaltet werden. Die Strombegrenzung lässt sich mit dem ” • Drehregler CURRENT von 0 bis 0 – 20 V 500 mA einstellen.
- Page 16 Subject to change without notice...
-
Page 17: English
Output power ........Storage ..........Overtemperatur protection ....Safety instructions ......Switching the outputs on/off ....Correct operation ........ Introduction to the operation HM 8040-3 27 Warranty ..........Survey of controls and displays ... Maintenance ........Subject to change without notice... -
Page 18: General Remarks
HAMEG measuring instruments comply with the EMI norms. Our tests for conformity are based upon the relevant norms. Whenever different maximum limits are optional Hameg will select the most stringent ones. As regards emissions class 1B limits for small business will be applied. As regards susceptability the limits for industrial environments will be applied. -
Page 19: Declaration Of Conformity
HAMEG GmbH Manufacturer Industriestraße 6 Fabricant D-63533 Mainhausen Die HAMEG GmbH bescheinigt die Konformität für das Produkt The HAMEG GmbH herewith declares conformity of the product HAMEG GmbH déclare la conformite du produit Bezeichnung / Product name / Designation: Dreifach Netzgerät/Tripple Power Supply/... -
Page 20: Triple Power Supply Hm 8040-3
Parallel and series operation. This exceptionally compact triple power supply reaching the current limit selected the instrument HM 8040-3 is well suited for powering experimental will change automatically from voltage to current setups. It is very popular with laboratories, schools regulation which is indicated by a LED. -
Page 21: Specifications
Specifications Valid at 23 degrees °C after a 30 minute warm-up period. Outputs Maximum ratings 2 x 0-20 V and 5 V: Single pushbutton Reverse voltage: max. 25 V, control of all outputs. each output Linear regulators, Reverse current: max. 500 mA, overtemperature- each output protected. -
Page 22: Important Hints
The line voltage selector of the mainframe must be set to the correct mains voltage. Opening of either the module or the mainframe is restricted to qualified personnel! Prior to opening the instrument must be switched TRIPLE POWER SUPPLY HM 8040-3 FUSE FUSE ON/OFF ON/OFF off and disconnected completely. -
Page 23: Correct Operation
Correct operation In case of a warranty claim please HAMEG modules are destined to be operated attach a note to the instrument case normally in the mainframe HM 8001-2. If they are describing the nature of the problem and... -
Page 24: Designition Of Operating Controls
Designition of operating controls TRIPLE POWER SUPPLY HM8040- FUSE FUSE ON/OFF ON/OFF OUTPUT Instruments PUSH LONG VOLTAGE CURRENT VOLTAGE CURRENT 0 – 20 V 0 – 20 V – – – 0.5 A 0.5 A 20 V output on the right OUTPUT Turns outputs on/off ’... -
Page 25: Basics Of Power Supplies
Supplies must be specified for these operating outputs of supplies can be paralleled. The output modes which is the case with all HAMEG supplies. voltages of the supplies involved are adjusted as The output voltages to be combined are normally accurately as possible to the same value. -
Page 26: Current Limiting
A load draws 0.7 A at 12 V. Each output of the reached all output voltages will be disconnected HM 8040-3 is specified for 0.5 A. In order to supply immediately. In order to turn these back on the ... -
Page 27: Switching The Outputs On/Off
Switching the outputs on/off turn-on the instrument will select the current limit It is a feature of all HAMEG power supplies that the mode (electronic fuse deactivated). If the fuse mode outputs can be turned on and off by pushing a is selected after turn-on this mode will be lost after button. - Page 28 TRIPLE POWER SUPPLY HM8040- FUSE FUSE ON/OFF ON/OFF OUTPUT Instruments PUSH LONG VOLTAGE CURRENT VOLTAGE CURRENT 0 – 20 V 0 – 20 V – – – 0.5 A 0.5 A The current limits can be adjusted using Current limiting •...
- Page 29 3 blinking dashes showing in the left and right displays. As soon as the displays light up and show the values set again the instrument is ready for operation. In order to turn the outputs back on the pushbutton OUTPUT has to be depressed.
- Page 30 Subject to change without notice...
- Page 31 Subject to change without notice...
- Page 32 Oscilloscopes Multimeters Counters Frequency Synthesizers Generators R- and LC-Meters Spectrum Analyzers Power Supplies Curve Tracers HAMEG GmbH Industriestraße 6 D-63533 Mainhausen Telefon: (0 61 82) 800-0 Telefax: (0 61 82) 800-100 E-mail: sales@hameg.de Internet: www.hameg.de Printed in Germany...
