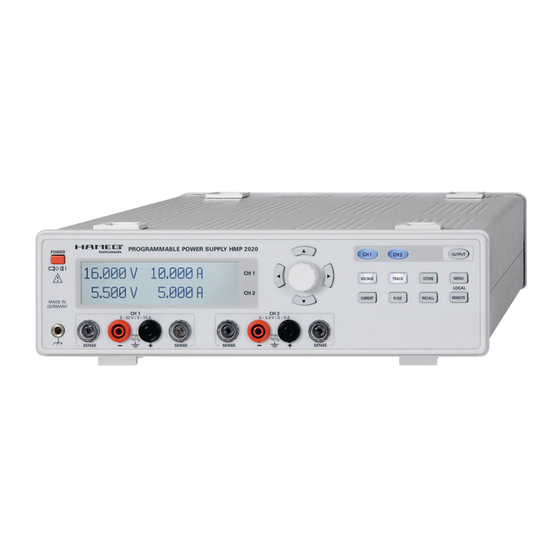

P o w e r s u p p l y
H M P 2 0 2 0
H M P 2 0 3 0
Handbuch / Manual
Deutsch / English

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HMP2020 and is the answer not in the manual?

Questions and answers

Related Manuals for Hameg HMP2020

Summary of Contents for Hameg HMP2020

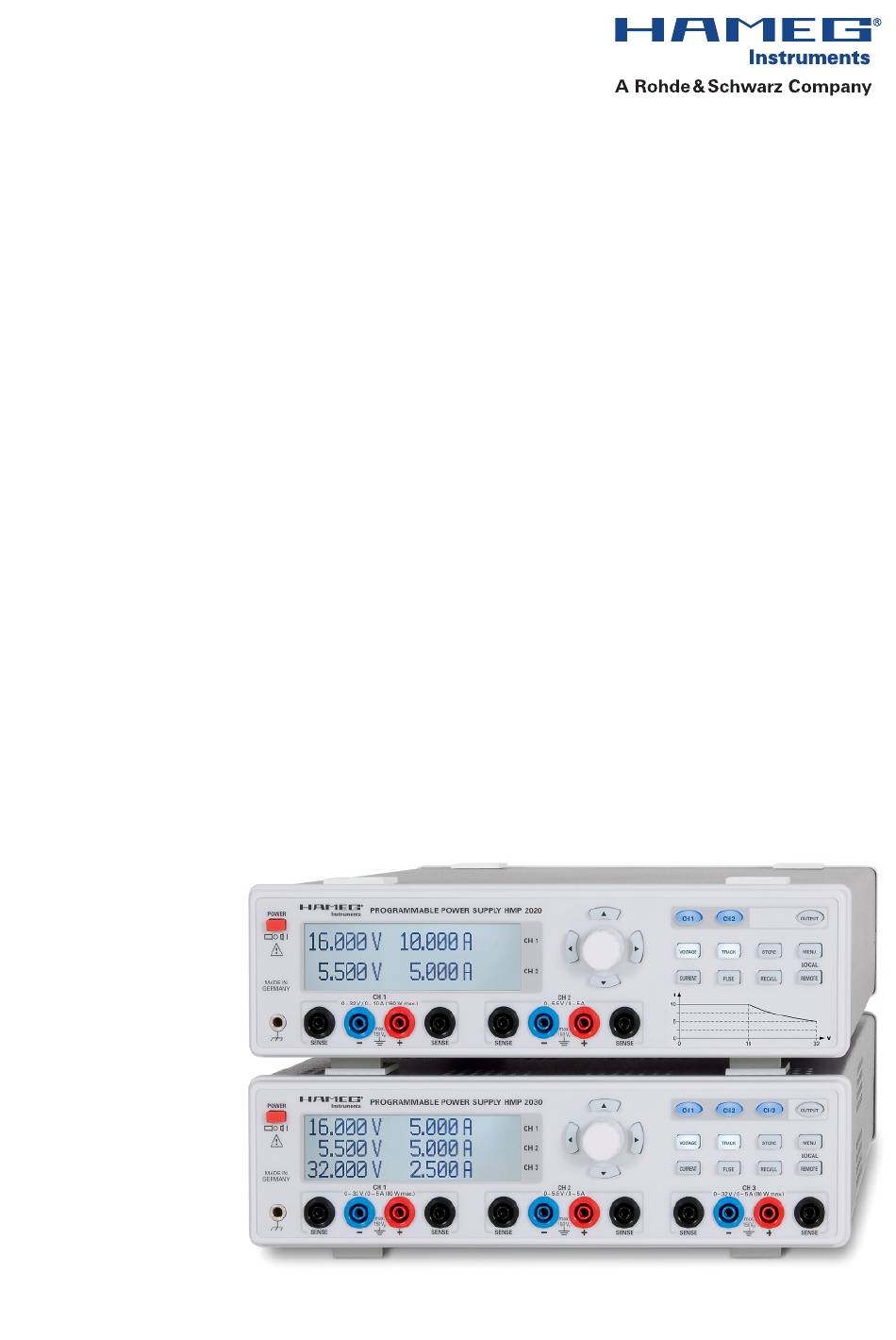

  • Page 1 P o w e r s u p p l y H M P 2 0 2 0 H M P 2 0 3 0 Handbuch / Manual Deutsch / English...

  • Page 2: Konformitätserklärung

    Die am Messgerät notwendigerweise angeschlossenen Mess- und Datenleitungen beeinflussen die Einhaltung der vorgegebenen Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind The HAMEG Instruments GmbH herewith declares conformity of the product HAMEG Instruments GmbH déclare la conformite du produit...

  • Page 3: Table Of Contents

    I n h a l t s v e r z e i c h n i s English Deutsch Konformitätserklärung Programmierbares Netzgerät HMP2020 / HMP2030 4 Technische Daten Wichtige Hinweise 1.1 Symbole 1.2 Auspacken 1.3 Aufstellen des Gerätes 1.4 Transport und Lagerung 1.5 Sicherheitshinweise...

  • Page 4: Programmierbares Netzgerät Hmp2020 / Hmp2030

    H o c h l e i s t u n g s n e t z g e r ä t H M P 2 0 2 0 / H M P 2 0 3 0 2 Kanal Version HMP2020 � HMP2020: 1 x 0…32V/0…10A 1 x 0…5,5V/0…5A 188W max.

  • Page 5: Technische Daten

    HMP2020/2030D/091109/ce · Änderung vorbehalten · © HAMEG Instruments GmbH · DQS-zertifiziert nach DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM ® HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0) 6182 800 0 · Fax +49 (0) 6182 800 100 · www.hameg.com · info@hameg.com...

  • Page 6: Wichtige Hinweise

    Schutzkleinspannung von 42 V überschrit- Bleiben die vorderen Gerätefüße eingeklappt (siehe Bild 2), ten werden. Beachten Sie, dass in diesem Fall das lässt sich das Gerät mit vielen weiteren HAMEG-Geräten sicher Berühren von spannungsführenden Teilen lebens- stapeln. gefährlich ist. Es wird vorausgesetzt, dass nur Personen, welche entsprechend ausgebildet und Werden mehrere Geräte aufeinander gestellt sitzen die einge-...

  • Page 7: Kühlung

    Keinesfalls darf die Reinigungsfl üssigkeit in das 1.7 Kühlung Gerät gelangen. Die Anwendung anderer Reini- gungsmittel kann die Kunststoff- und Lackoberfl ä- Die im HMP2020 / HMP2030 erzeugte Wärme wird durch ei- chen angreifen. STOP nen temperaturgeregelten Lüfter nach außen geführt. Dieser befi...

  • Page 8: Bezeichnung Der Bedienelemente

    Kompensation der Zuleitungswiderstände Pfeiltasten (beleuchtet): CH1 (4mm Sicherheitsbuchsen) Einstellen der Parameter Ausgänge Kanal 1; 0...32V / 5A (HMP2020 0...32V / 10A) Drehgeber CH2 (4mm Sicherheitsbuchsen) Drehknopf zum Einstellen und Bestätigen der Sollwerte Ausgänge Kanal 2; 0...5,5V / 5A CURRENT (Taste beleuchtet)

  • Page 9: Kurzbeschreibung Hmp2020 / Hmp2030

    32 V immer noch mit 2,5 A belastet werden können. Auf Kanal 2 werden 0 bis 5,5 V mit 5 A bereitgestellt. Wie das HMP2030 liefert das HMP2020 eine Leistung von 188 W, jedoch steht hier neben dem 5,5 V Kanal, zu Gunsten des doppelten Ausgangsstromes von bis zu 10 A, nur ein 32 V-Kanal zur Verfügung.

  • Page 10: Auswählen Der Kanäle

    24 V Spannung ein maximaler Strom von 6,67 A beim HMP2020 bzw. 3,33 A beim HMP2030. Der jeweilige Kanal 2 (5,5 V / 5 A) ist sowohl beim HMP2020 als auch beim HMP2030 über den gesamten Spannungsbereich mit maximal 5 A be- lastbar.

  • Page 11: Aktivierung Der Kanäle

    Tasten STORE bzw. RECALL leuchten ihre LEDs weiß. 5.2 Tracking-Funktion Abb. 4.5: Fuse-Darstellung im Display 4.5 Aktivierung der Kanäle Bei allen HAMEG-Netzgeräten lassen sich die Ausgangs- Abb. 5.1: 1-V-Position aller drei Kanäle spannungen durch einen Tastdruck ( OUTPUT ) ein- und ausschalten.Das Netzgerät selbst bleibt dabei eingeschaltet.

  • Page 12: Menü-Optionen (Menu)

    LED. Diese Taste bleibt so lange aktiv, bis sie erneut be- tätigt wird (kein automatisches Zurückspringen nach 5 sec). 5.3.2 Arbitrary Mit dem HMP2020 bzw. HMP2030 können frei programmierbare Signalformen erzeugt und innerhalb der vom Gerät vorgegeben 5.3 Menü-Optionen (MENU) Grenzwerte für Spannung und Strom des jeweiligen Kanals...

  • Page 13: Remote-Betrieb

    Beeper an- bzw. ausgeschaltet werden. Zusätzlich bietet das HMP2020/2030 die Möglichkeit nur im Fehlerfall ein Signal Zur externen Steuerung verwendetet das HMP2020 / 2030 die auszugeben. Dies kann ebenfalls hier ein- oder ausgeschaltet Skriptsprache SCPI (= Standard Commands for Programmable werden.

  • Page 14: Program Commands

    6.4 Unterstützte SCPI-Befehls- und Datenformate *RCL {x} Recall Command (= reaktiviert Geräteeinstellungen {aus x} Auswahl des Kanals (beim HMP2020 entfällt OUTPut3, OUT3 und bei :NSELect die 3) 1) Teilimplementiert, vollständige Implementierung ab Re- lease 1.2 INSTrument [:SELect] {OUTPut1 | OUTPut2 | OUTPut3 | OUT1 | OUT2 |OUT3} [:SELect]? 6.3 Program Commands...

  • Page 15: Programmierbeispiele

    R e m o t e - B e t r i e b Kombinierte Einstellung von Spannung und Strom Abrufen aufgetretender Fehler APPLy { voltage | DEF | MIN | MAX} [, { current | DEF | MIN | MAX}] SYSTem <...

  • Page 16: Fortgeschrittene Anwendungsmöglichkeiten

    Bedingung für diese Betriebsarten ist, dass die Netzgeräte für den Parallelbetrieb und/oder Serienbetrieb geeignet sind. Dies ist bei HAMEG-Netzgeräten der Fall. Die Ausgangsspannungen, welche kombiniert werden sollen, sind in der Regel voneinander unabhängig. Dabei können die Ausgänge eines oder mehrerer Netzgeräte miteinander verbunden werden.

  • Page 17: Anhang

    UTPUT: 8, 9, 10, 11, 12 Abb. 5.2: Das HMP Main Menü im Überblick OVP (Over Voltage Protection): 12 Abb. 5.3: Die Menü-Optionen des HMP2020 / 2030 Abb. 5.4: Menü-Option „Fuse Linking“ im Display arallelbetrieb: 16 Abb. 5.5: Fuse Linking Powermanagement: 9 Abb.

  • Page 18: Declaration Of Conformity

    G e n e r a l r e m a r k s r e g a r d i n g t h e C E m a r k i n g General remarks regarding the CE marking HAMEG measuring instruments comply with the EMI norms. Our tests for conformity are based upon the relevant norms. Whenever different maximum limits are optional HAMEG will select the most stringent ones.
  • Page 19 T a b l e o f c o n t e n t Deutsch English Declaration of Conformity General remarks regarding the CE marking Programable Power Supply HMP2020 / HMP2030 Specifi cations Important hints 1.1 Symbols 1.2 Unpacking 1.3 Positioning 1.4 Transport...

  • Page 20: Programable Power Supply Hmp2020 / Hmp2030

    H i g h - P e r f o r m a n c e P o w e r S u p p l y H M P 2 0 2 0 / H M P 2 0 3 0 2 channel derivative HMP2020 � HMP2020: 1 x 0…32V/0…10A 1 x 0…5.5V/0…5A, 188W max. � HMP2030: 2 x 0…32V/0…5A 1 x 0…5.5V/0…5A, 188W max.

  • Page 21: Specifi Cations

    . h a m e g . c o m HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0) 6182 800 0 · Fax +49 (0) 6182 800 100 · www.hameg.com · info@hameg.com Subject to change without notice HM2020/2030E/091109/ce ·...

  • Page 22: Important Hints

    – The line voltage of the instrument as shown on the type label If the feet are not used (picture 2) the instrument can be stacked safely with many other HAMEG instruments. must correspond to the line voltage used. –...

  • Page 23: Cooling

    Only valid in EU countries In order to speed reclamations customers in EU countries may also contact HAMEG directly. Also, after the warranty expired, the HAMEG service will be at your disposal for any repairs (see RMA). Return material authorization (RMA): Prior to returning an instrument to HAMEG ask for a RMA number either by internet (http://www.hameg.com) or fax.

  • Page 24: Controls And Display

    Cursor keys for shifting the cursor to the position to be CH1 (4 mm safety sockets) changed Output channel 1; 0...32V / 5A (HMP2020 0...32V / 10A) Rotary knob CH2 (4 mm safety sockets) Knob to adjust and activate the values Output channel 2;...

  • Page 25: Short Description Hmp2020 / Hmp2030

    O p e r a t i o n o f t h e H M P 2 0 2 0 / H M P 2 0 3 0 3 Short description HMP2020 / HMP2030 The programmable 2 resp. 3 channel high-performance po- wer supplies HMP2020 / HMP2030 are based on the classical Fig. 3.3: Fuse Linking aktivated transformer principle, utilising a high effi ciency electronic pre- regulator and a secondary linear voltage regulator.

  • Page 26: Adjustment Of Output Voltage

    Fig. 4.4: (HM2030) HM2020 power hyperbola to right can be set to 10,000 V by pressing the knob. The HMP2020 can deliver a maximum power product V · I = 160 W per channel (CH1), the HMP2030 can deliver a maximum power product of 80 W per channel (CH1 and CH3).

  • Page 27: Extended Functions

    CURRENT button was pressed. The –> Information HMP2020/2030 keeps the voltage resp. current differences –> Reset Device between the channels constant unless any of the channels transgresses the minimum or maximum value of voltage or current.
  • Page 28 The option Beeper allows to switch the button sounds on/off. Additionally, the HMP2020/2030 offers the possibility to emit The menu Arbitrary offers these options: Edit waveform allows sounds only in case of error; this signal can also be turned to set the parameters of the freely programmable waveforms on/off.

  • Page 29: Remote Control

    *RCL {x} Recall Command (= recalls instrument settings {from The HMP2020/2030 uses SCPI (= Standard Commands for Pro- grammable Instruments) for remote control. Remote control 1) partly implemented, full implementation from release 1.2 is possible via the built-in dual interface USB/RS-232 (options: Ethernet/USB, IEEE-488).

  • Page 30: Supported Scpi Commands And Data Formats

    6.4 Supported SCPI commands and data formats ARBitrary :STARt {1|2|3} Selection of channel :STOP {1|2|3} (HMP2020: OUTPut3, OUT3 and :NSELect {3} not available) :TRANsfer {1|2|3} :SAVE {1|2|3} INSTrument :RESTore {1|2|3} [:SELect] {OUTPut1 | OUTPut2 | OUTPut3 | OUT1 | OUT2 |OUT3}...

  • Page 31: Extended Operating Modes

    MEAS:VOLT? series or parallel connection if they are expressly destined for such operation; this is the case for all HAMEG power supplies. Series resp. parallel connection increases the voltage resp. the Example 3: Programming and outputting of a 3-step Arbitrary current;...

  • Page 32: Appendix

    Display Contrast: 27, 28 List of fi gures Dual Interface: 24, 28 Fig. 2.1: Frontpanel HMP2030 EasyArb function: 25 Fig. 2.2: Rear panel HMP2020 / HMP2030 Electronic fuse: 26, 28 Fig. 3.1: HMP2020 (2 channel version) Fig. 3.2: Arbitrary voltage step FuseLink: 25 Fig.
  • Page 33 A p p e n d i x Subject to change without notice...
  • Page 34 Subject to change without notice...
  • Page 35 Subject to change without notice...

  • Page 36: Power Supplies

    Oscilloscopes Spectrum Analyzer Power Supplies Modular System Series 8000 Programmable Instruments Series 8100 authorized dealer w w w . h a m e g . c o m Subject to change without notice HAMEG Instruments GmbH 43-2030-2010 (4) 12112009 Industriestraße 6 © HAMEG Instruments GmbH D-63533 Mainhausen A Rohde & Schwarz Company Tel +49 (0) 61 82 800-0 DQS-Certification: DIN EN ISO 9001:2000 Fax +49 (0) 61 82 800-100 Reg.-Nr.: 071040 QM sales@hameg.com...
