Truma Mover SX Information

Information
Anschlussschema
Einbau vor
der Achse
Ansicht
von oben
+
B
A
Bild 1
Einbau hinter
der Achse
Ansicht
von oben
–
A
B
Bild 2
Fahr- Fahr-
motor motor
Batterie
– +
4 3 2
– +
A
B
- +
Fahr- Fahr-
motor motor
Batterie
– +
4 3 2
+ –
B A
- +

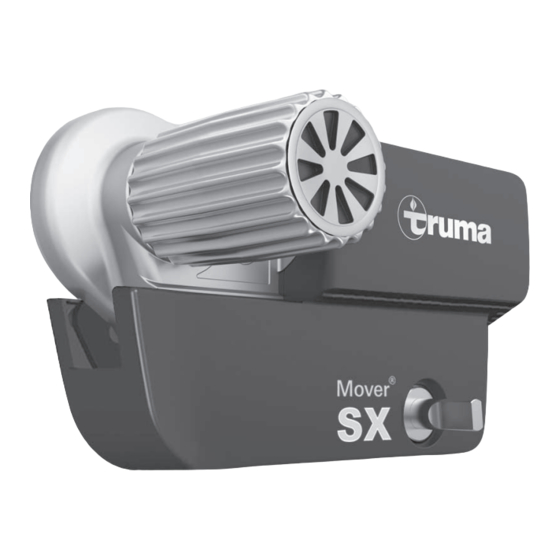

Mover® SX
Abstimmung der elektronischen Steuerung
mit der Funk-Fernbedienung
Fernbe dienung und Steuerung sind werkseitig
aufeinander abgestimmt.
Nach dem Austausch der Steuerung oder der Fernbedie-
nung müssen diese gemäß nachstehender Anleitung erneut
1
abgestimmt werden.
Überprüfen Sie die Montage gemäß der Einbauanweisung
–
und überzeugen Sie sich, dass die Antriebsrollen nicht an-
liegen. Prüfen Sie den ordnungsgemäßen Anschluss und Zu-
stand der Wohnwagen-Batterie.
Folgende Anweisungen zuerst vollständig durchlesen, da
für die Abstimmung nur ein begrenztes Zeitfenster zur
Verfügung steht (ca. 10 Sekunden).
Für die Betätigung des Rückstellknopfes (k) wird z. B. ein
Kugelschreiber oder kleiner Schraubendreher benötigt.
– Fernbedienung mit dem Schiebeschalter (a) ausschalten.
– Nach dem Einschalten der Steuerung (z. B. mit Batterie-
trennschalter) warten (ca. 15 Sekunden) bis die rote LED (j)
langsam blinkt.
– Rückstellknopf (k) an der Steuerung drücken (LED (j) blinkt
schneller) bis die rote LED (j) sehr schnell blinkt.
1
– Drehregler (b) ganz nach links drehen und halten – Schie-
beregler (c) ganz nach vorne schieben und halten und
gleichzeitig die Fernbedienung mit dem Schiebeschalter (a)
+
einschalten. Drehregler (b) und Schieberegler (c) innerhalb
von 10 Sekunden loslassen.
– Nach erfolgreicher Abstimmung blinkt die rote LED (j) auf
der Steuerung sehr schnell und die grüne LED 4 auf der
Fernbedienung leuchtet dauerhaft.
Ist die Abstimmung fehlgeschlagen, blinkt die rote
LED (j) und der Vorgang muss wiederholt werden.
j
k
Bild 3
LED 4 a
b c
