Immergas CAESAR EXTRA 11 Instructions And Warnings page 13

3 3 3 3 3 3 3 3
KONTROLA CONTROLO KONTROLA ELLENŐRZÉS CHECK KONTROLA КОНТРОЛ CONTROL
И ПОДДРЪЖКА A ÚDRŽBA A KARBANTARTÁS AND MAINTENANCE E MANUTENÇÃO I KONSERWACJA Y MANTENIMIENTO A ÚDRŽBA

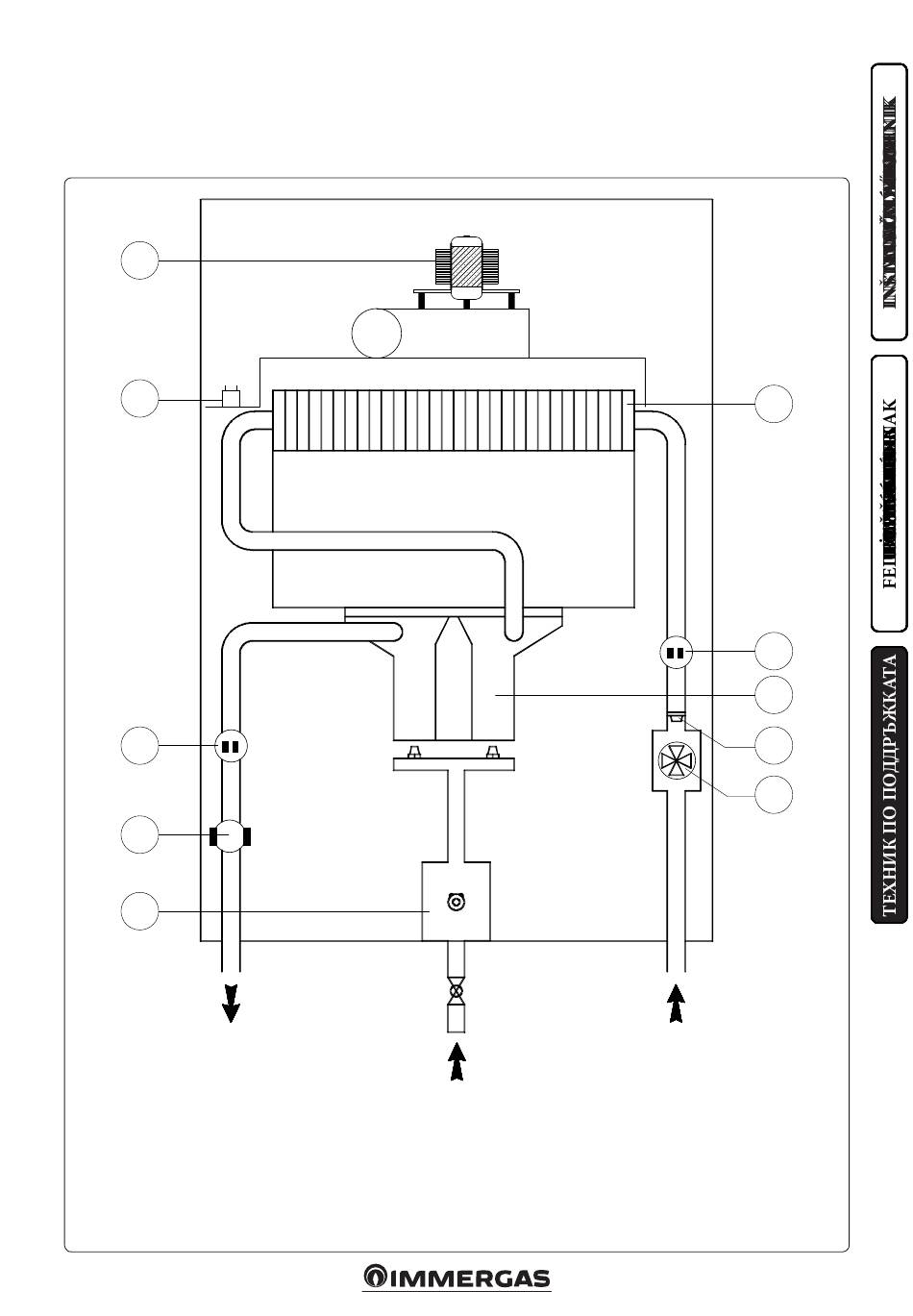

3.1 ESQUEMA HIDRÁULICO. 3.1 ESQUEMA HIDRÁULICO. 3.1 HYDRAULICKÁ SCHÉMA. 3.1 SCHEMAT HYDRAULICZNY. 3.1 HIDRAULIKAI SÉMA. 3.1 HYDRAULIC DIAGRAM. 3.1 HYDRAULICKÉ SCHÉMA. 3.1 ХИДРАВЛИЧНА СХЕМА.
4
10
3
2
1
AC
Jelmagyarázat: Легенда: Leyenda: Vysvetlivky: Legenda: Opis: Key: Vysvětlivky:
1 - Gázszelep 1 - Газов вентил 1 - Plynový ventil 1 - Gas valve 1 - Zawór gazu 1 - Plynový ventil 1 - Válvula gás 1 - Válvula de gas
2 - Határoló termosztát 2 - Предпазен термостат 2 - Limit. termostat 2 - Limit thermostat 2 - Termostat bezpieczeństwa 2 - Termóstato limite 2 - Bezpečnostný termostat 2 - Termostato límite
3 - NTC érzékelő (melegvíz kimenő csatlakozás) 3 - Сонда NTC (изход на гореща вода) 3 - Sonda NTC (výstup teplej vody) 3 - Sonda NTC (wyjście ciepłej wody) 3 - Sonda NTC (salida de agua caliente) 3 - NTC probe (hot water outlet) 3 - Sonda NTC (saída de água quente) 3 - Sonda NTC (výstup teplé vody)
4 - Ventilátor 4 - Вентилатор 4 - Wentylator 4 - Fan 4 - Ventilátor 4 - Ventilador 4 - Ventilátor 4 - Ventilador
5 - Használati víz hőcserélő 5 - Топлообменник на битова вода 5 - Domestic hot water heat exchanger 5 - Wymiennik w.u. 5 - Permutador de água sanitária 5 - Výmenník úžitkovej vody 5 - Intercambiador de agua sanitaria 5 - Výměník užitkové vody
6 - NTC érzékelő (hidegvíz bemeneti csatlakozás) 6 - Сонда NTC (вход на студена вода) 6 - Sonda NTC (vstup studené vody) 6 - NTC probe (cold water intake) 6 - Sonda NTC (wejście zimnej wody) 6 - Sonda NTC (entrada de água fria) 6 - Sonda NTC (vstup studenej vody) 6 - Sonda NTC (entrada de agua fría)
G
7 - Горелка 7 - Horák 7 - Queimador 7 - Égő 7 - Palnik 7 - Hořák 7 - Burner 7 - Quemador
8 - Регулатор на потока 8 - Regulador de fluxo 8 - Regulador de flujo 8 - Regulátor prietoku 8 - Regulátor průtoku 8 - Regulator przepływu 8 - Áramlásszabályozó 8 - Flow regulator
9 - Дебитомер за вода 9 - Průtokoměr 9 - Áramlásmérő 9 - Przepływomierz 9 - Flujímetro 9 - Flow meter 9 - Fluxómetro 9 - Prietokomer
10 - Термостат за функция против замръзване 10 - Antifreeze thermostat 10 - Fagyvédelmi termosztát 10 - Termostat przeciwzamarzaniowy 10 - Termóstato anticongelamento 10 - Termostat proti zamrznutiu 10 - Termostato antihielo 10 - Termostat proti zamrznutí
AC - Изход на битова гореща вода AC - Salida de agua caliente sanitaria AC - Výstup teplej úžitkovej vody AC - Saída de água quente sanitária AC - Wyjście c.w.u. AC - Használati melegvíz kimenő csatlakozás AC - Domestic hot water outlet AC - Výstup TUV
AF - Вход на битова студена вода AF - Entrada de agua fría sanitaria AF - Használati hidegvíz bemeneti csatlakozás AF - Entrada de água fria sanitária AF - Domestic cold water inlet AF - Vstup studené vody AF - Vstup studenej úžitkovej vody AF - Wejście zimnej wody użytkowej
G - Газово захранване G - Alimentación gas G - Prívod plynu G - Alimentação a gás G - Doprowadzenie gazu G - Gázcsatlakozás G - Gas supply G - Přívod plynu
