Testboy Profi III LED Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Testboy Manuals
  4. Test Equipment
  5. Profi III LED
  6. Operating instructions manual

Testboy Profi III LED Operating Instructions Manual

Two-pole voltage tester with lcd display
Hide thumbs Also See for Profi III LED:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

®
Testboy
Profi III LED
Version 1.2

Advertisement

loading

Related Manuals for Testboy Profi III LED

Summary of Contents for Testboy Profi III LED

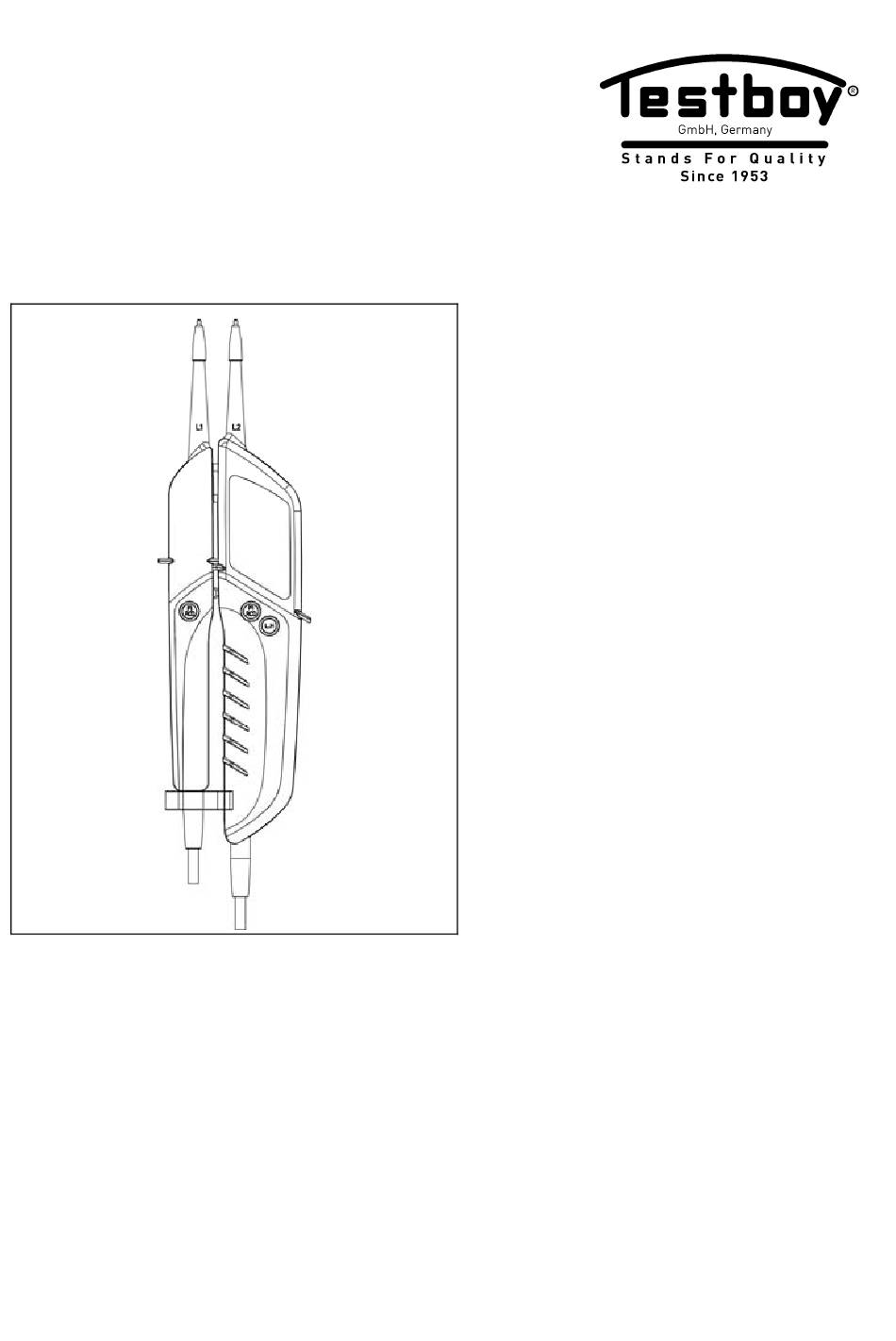

  • Page 1 ® Testboy Profi III LED Version 1.2...

  • Page 2: Table Of Contents

    ® Testboy Profi III LED Bedienungsanleitung ® Testboy Profi III LED Operating instructions ® Testboy Profi III LED Manuel d'utilisation ® Testboy Profi III LED Manual de instrucciones ® Testboy Profi III LED Manual de instruções ® Testboy Profi III LED Manuale dell'utente ®...

  • Page 3: Inhaltsverzeichnis

      Allgemeines     Funktion Selbsttest   Gleichspannung prüfen     Wechselspannung prüfen Phasenprüfung   Drehfeldprüfung (max. 400 V)   Einhandprüfung   Messstellenbeleuchtung   Durchgangsprüfung   FI/RCD-Auslösetest, PE (Schutzleitertest)   Batteriewechsel   Technische Daten   ® Testboy Profi III LED...

  • Page 4: Hinweise

    Richten Sie den Laserstrahl nie direkt oder indirekt durch re- flektierende Oberflächen auf das Auge. Laserstrahlung kann ir- reparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert wer- den. ® Testboy Profi III LED...

  • Page 5: Allgemeine Sicherheitshinweise

    Vermeiden Sie staubige und feuchte Umgebungsbedingun- gen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften des Verbandes der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy Profi III LED...
  • Page 6 Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu än- dern © Testboy GmbH, Deutschland. ® Testboy Profi III LED...
  • Page 7 Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe- halten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc- ling von Elektroaltgeräten.

  • Page 8: Testboy ® Profi Iii Led

    Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden! 5 Jahre Garantie Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh- rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh- ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät oh-...
  • Page 9 Hinweise Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätig- keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys- tem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer per- manenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die...

  • Page 10: Bedienung

    1000 V, Polaritäts-, Drehfeldrichtungs- und Durchgangsprüfungen bis 50 k und FI/RCD-Tests durchgeführt werden. ® Der Testboy Profi III LED ist durch die hohe Schutzart (IP65) auch bei rau- em Einsatz verwendbar. Sicherheitshinweise Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicher- heit bietet.

  • Page 11: Allgemeines

    Die Spannungsanzeige erfolgt auch ohne Batterien. Selbsttest Halten Sie zum Test die Prüfspitzen aneinander. Die grüne "Rx/"- LED muss deutlich leuchten und ein Piepton ertönt. (Nach kurzer Zeit schaltet das Gerät automatisch durch die "Auto Power Off"-Funktion ab.) Sollte die ® Testboy Profi III LED...

  • Page 12: Gleichspannung Prüfen

    Für die Bestimmung der Phasenleiter kann die Wahrnehmbarkeit der An- zeige beeinträchtigt werden, z.B. durch isolierende Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positionen, zum Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer nicht geerdeten Spannung oder auch bei ungünstigen Lichtverhältnissen. ® Testboy Profi III LED...

  • Page 13: Drehfeldprüfung (Max. 400 V)

    (Zum Einschalten Prüfspitzen aneinander halten) Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand von 0 - 50 k leuchtet die grüne "Rx/"-LED auf und ein akustisches Signal ertönt. ® Testboy Profi III LED...

  • Page 14: Fi/Rcd-Auslösetest, Pe (Schutzleitertest)

    FI/RCD-Auslösetest, PE (Schutzleitertest) ® Der Testboy Profi III LED besitzt eine Last, die es ermöglicht, einen FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V). Geprüft wird zwischen Phase und Schutzleiter. Die Auslöseanzeige erfolgt durch zwei Led´s...

  • Page 15: Technische Daten

    Schaltbare Last 30 mA bei 230 V Einschaltdauer 30 s an \ 240 s aus Durchgangsprüfung 0...50 k Schutzart IP 65 Überspannungskategorie CAT IV 1000 V Prüfnorm IEC/EN 61243-3 Spannungsversorgung 2x 1,5 V Typ AAA Micro ® Testboy Profi III LED...

  • Page 16: Table Of Contents

    Phase test Rotating field test (max. 400 V)   One-hand test   Lighting of the measurement location   Continuity test     FI/RCD trigger test, PE (protective earth test) Replacing the battery   Technical data   ® Testboy Profi III LED...

  • Page 17: Instructions

    Never point the laser beam towards the eyes through reflective surfaces, directly or indirectly. Laser radiation can cause irrepa- rable damage to the eyes. The laser beam must be deactivated when measuring close to people. ® Testboy Profi III LED...

  • Page 18: General Safety Instructions

    2. Ensure that the instrument cannot be switched on again 3. Ensure isolation from the power supply (check that there is no voltage at both poles) 4. Earth and short-circuit 5. Cover adjacent live parts ® Testboy Profi III LED...
  • Page 19 Before commissioning, completely read the instruc- tions. This device is CE-approved and, thus, conforms to the re- quired directives. All rights reserved to change specifications without prior notice © Testboy GmbH, Germany. ® Testboy Profi III LED...
  • Page 20 We assume no liability for any resulting damage! Testboy accepts no liability for damage resulting from non-observance of the instructions modifications to the product that have not been approved by Testboy or the use of spare parts that have not been manufactured or approved by Testboy the use of alcohol, drugs or medication.

  • Page 21: Testboy ® Profi Iii Led

    5-year warranty Testboy devices are subject to strict standards of quality control. If, during the course of normal daily use, a fault should occur, we provide a 5-year warranty (valid only with invoice). We will repair production or material de- fects free of charge upon return, provided the device has not been interfered with and is returned to us unopened.
  • Page 22 Instructions Certificate of quality All activities and processes carried out within Testboy GmbH relating to quality are permanently monitored within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the test equipment and instruments used during the calibration process are subject to a permanent inspection process.

  • Page 23: Operation

    Operation Operation ® Thank you very much for deciding on the Testboy Profi III LED, a two-pole voltage tester with LCD display. DC voltages of 6V to 1400V and AC volt- ages of 6V to 1000V, polarity, rotating field and continuity tests of up to 50 ...

  • Page 24: General

    "Auto Power Off" function.) If the LED does not illu- minate, or only faintly illuminates, replace the batteries. If the device does not function with the new batteries, it must be protected from misuse. ® Testboy Profi III LED...

  • Page 25: Checking The Dc Voltage

    ® Testboy Profi III LED...

  • Page 26: Rotating Field Test (Max. 400 V)

    (To switch on, place the test probes on one another) Place the test probes on the line to test, fuse or similar. For a resistance of 0 - 50 k, the green "Rx/" LED illuminates and an acoustic signal sounds. ® Testboy Profi III LED...

  • Page 27: Fi/Rcd Trigger Test, Pe (Protective Earth Test)

    FI/RCD trigger test, PE (protective earth test) ® The Testboy Profi III LED has a load that makes it possible to trigger a FI/RCD circuit breaker using two buttons (FI\RCD). The FI/RCD (max. 30 mA) is checked between the phase and circuit breaker (max. 240 V).

  • Page 28: Technical Data

    Duty cycle 30 s on \ 240 s off Continuity test 0...50 k Protection class IP 65 Overvoltage category CAT IV 1000 V Testing standard IEC/EN 61243-3 Voltage supply 2 × 1.5 V Type AAA Micro ® Testboy Profi III LED...
  • Page 29 Contrôle à une main   Eclairage du point de mesure   Contrôle de continuité   Test de déclenchement du différentiel / RCD, PE (test du conducteur de protection)   Remplacement des piles   Caractéristiques techniques   ® Testboy Profi III LED...

  • Page 30: Consignes

    N'orientez jamais le rayon laser directement ou indirectement – en l'orientant sur une surface réfléchissante – vers les yeux. Le rayonnement laser peut causer des lésions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures effectuées à proximité de personnes. ® Testboy Profi III LED...

  • Page 31: Consignes Générales De Sécurité

    être tenus hors de portée des en- fants ! Dans les établissements industriels, les règlements de pré- vention des accidents de l'Association des syndicats pro- fessionnels en charge des installations et équipements électriques doivent être respectés. ® Testboy Profi III LED...
  • Page 32 Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes. Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © Testboy GmbH, Allemagne. ® Testboy Profi III LED...
  • Page 33 Sous réserve de modifi- cations, d'erreurs d'impression et d'erreurs. Elimination Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

  • Page 34: Testboy ® Profi Iii Led

    Les dommages causés par des chutes ou une mauvaise manipula- tion ne sont pas couverts par la garantie. Veuillez vous adresser à : Testboy GmbH Tél.: +49 4441 89112-10 Elektrotechnische Spezialfabrik Fax: +49 4441 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de ® Testboy Profi III LED...
  • Page 35 L'ensemble des activités et processus pertinents en matière de qualité effec- tués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à...

  • Page 36: Utilisation

    6 à 1000 V, mais aussi la polarité, le sens de rotation du champ magnétique et la continue jusqu'à 50 k et de procéder à des tests de différentiel / RCD. ® Grâce à sa classe de protection élevée (IP65), le Testboy Profi III LED peut être utilisé dans des conditions difficiles.

  • Page 37: Généralités

    Test autonome Pour procéder au test, maintenez les pointes d'essai l'une contre l'autre. La LED verte "Rx/" doit s'allumer clairement et un signal sonore retentit. (L'appareil s'éteint automatiquement après un bref instant grâce à la fonction ® Testboy Profi III LED...

  • Page 38: Contrôle De Tensions Continues

    échelles en bois ou des revêtements de sol isolés, en cas de tension n'étant pas mise à la terre ou encore lorsque l'éclairage n'est pas adapté. ® Testboy Profi III LED...

  • Page 39: Contrôle Du Champ Magnétique Rotatif (Max. 400 V)

    (Placez les pointes d'essai l'une sur l'autre pour démarrer l'appareil.) Placez les pointes d'essai sur la ligne, le fusible, etc. à contrôler. Lorsque la résistance est comprise entre 0 et 50 k, la LED verte "Rx/" s'allume et un signal sonore retentit . ® Testboy Profi III LED...

  • Page 40: Test De Déclenchement Du Différentiel / Rcd, Pe (Test Du Conducteur De Protection)

    ® Le Testboy Profi III LED est doté d'une charge permettant de déclencher un disjoncteur différentiel / RCD au moyen de deux boutons (FI/RCD). Le différentiel / RCD (max. 30 mA) est contrôlé entre la phase et le conducteur de protection (max.

  • Page 41: Caractéristiques Techniques

    30 s (marche) \ 240 s (arrêt) Contrôle de continuité 0...50 k Classe de protection IP 65 Catégorie de surtension CAT IV 1000 V Norme de contrôle IEC/EN 61243-3 Alimentation en tension 2x piles 1,5 V de type AAA Micro ® Testboy Profi III LED...
  • Page 42   Prueba a una mano   Iluminación de los puntos de medición   Control de continuidad     Prueba de activación FI/RCD, PE (prueba de puesta a tierra) Cambio de pilas   Datos técnicos   ® Testboy Profi III LED...
  • Page 43 No dirija nunca el rayo láser directa ni indirectamente a través de superficies reflectantes hacia los ojos. La radiación láser puede causar daños irreparables en los ojos. Al realizar mediciones cerca de personas, deberá desactivarse el rayo láser. ® Testboy Profi III LED...
  • Page 44 En instalaciones industriales deberán tenerse en cuenta las medidas de prevención de accidentes de la asociación profesional competente para la prevención y el seguro de accidentes laborales para instalaciones eléctricas y medios de producción. ® Testboy Profi III LED...
  • Page 45 Antes de la puesta en servicio lea completamente el manual. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas. Reservado el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Deutschland. ® Testboy Profi III LED...
  • Page 46 ¡Los derechos por garantía quedan anulados para los daños producidos por el incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes! Testboy no asume responsabilidad alguna por los daños que resulten de: El incumplimiento del manual. Las modificaciones en el producto no autorizadas por Testboy.

  • Page 47: Testboy ® Profi Iii Led

    5 años de garantía Los instrumentos Testboy están sometidos a un estricto control de calidad. Si durante el uso diario se produjeran, sin embargo, errores en el funcionamiento, ofrecemos una garantía de 5 años (solo válida con presentación de la factura).
  • Page 48 Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección,...

  • Page 49: Manual De Instrucciones

    50 k y pruebas FI/RCD. ® Gracias a su alto grado de protección (IP65) el Testboy Profi III LED puede emplearse incluso en operaciones bruscas. Indicaciones de seguridad Ha elegido un instrumento que le ofrece un alto grado de seguridad.
  • Page 50 Enroscar o desenroscar los adaptadores de las puntas de medición hace que la medición en tomas de corriente sea más cómoda. La indicación de la tensión se produce también sin pilas. ® Testboy Profi III LED...
  • Page 51 ® Testboy Profi III LED...
  • Page 52 (Para conectar, mantener juntas las puntas de prueba) Coloque las puntas de prueba en el conducto que va a comprobarse, fusible o similar conectado. Con una resistencia de 0 - 50 k el LED "Rx/" se ilumina y suena una señal acústica. ® Testboy Profi III LED...
  • Page 53 Prueba de activación FI/RCD, PE (prueba de puesta a tierra) ® El Testboy Profi III LED tiene un peso que permite activar un interruptor diferencial FI/RCD mediante dos pulsadores (FI\RCD). El FI/RCD (máx. 30 mA) se prueba entre la fase y la puesta a tierra (máx. 240 V). La prueba se realiza entre la fase y la puesta a tierra.
  • Page 54 30 s on\240 s off Control de continuidad 0...50 k Grado de protección IP 65 Categoría de CAT IV 1000 V sobretensión Norma de prueba IEC/EN 61243-3 Suministro de tensión 2x 1,5 V Tipo AAA Micro ® Testboy Profi III LED...

  • Page 55: Índice

    Verificação do campo de rotação (máx. 400 V)   Verificação com uma mão   Iluminação do ponto de medição   Verificação de continuidade   Teste de disparo FI/RCD, PE (teste de condutor de proteção)   Substituição das pilhas   Dados técnicos   ® Testboy Profi III LED...

  • Page 56: Avisos

    Nunca direcionar o raio de laser direta ou indiretamente, através de superfícies refletoras, contra o olho humano. Os raios laser podem provocar danos irreparáveis nos olhos. Durante a realização de medições na proximidade de pessoas, é necessário desativar o raio laser. ® Testboy Profi III LED...

  • Page 57: Avisos Gerais De Segurança

    Os aparelhos de medição e acessórios não são brinquedos e devem ser mantidos fora do alcance das crianças! Nas instalações industriais/profissionais é fundamental respeitar e cumprir as prescrições que visam a prevenção de acidentes da associação profissional competente para equipamentos e ferramentas elétricos. ® Testboy Profi III LED...
  • Page 58 à colocação em funcionamento. Este aparelho foi verificado e testado de acordo com as disposições da CE e cumpre as diretivas em vigor. Reservamo-nos o direito de alterar as especificações sem aviso prévio © Testboy GmbH, Deutschland. ® Testboy Profi III LED...
  • Page 59 Reservado o direito a alterações, erros de impressão e erros. Eliminação Exmo. cliente Testboy, com a aquisição do nosso produto tem a possibilidade de o devolver nos pontos de recolha de resíduos eletrónicos, após o fim da vida útil do mesmo.

  • Page 60: Testboy ® Profi Iii Led

    5 anos de garantia Os aparelhos Testboy estão sujeitos a exigentes controlos de qualidade. Se durante a utilização diária ocorrerem todavia falhas de funcionamento, oferecemos uma garantia de 5 anos (apenas válida com o recibo/fatura original).
  • Page 61 Todas as atividades e processos relevantes para a qualidade, realizados pela Testboy GmbH, são permanentemente monitorizados por um sistema de gestão da qualidade. A Testboy GmbH confirma ainda que os dispositivos de controlo e instrumentos utilizados durante a calibração estão sujeitos a uma monitorização e controlo permanentes.

  • Page 62: Manuseamento

    6 V até 1000 V, verificações de polaridade, verificações do sentido de rotação, verificações de continuidade até 50 k e testes FI/RCD. ® Graças ao seu elevado tipo de proteção (IP65), o Testboy Profi III LED também pode ser utilizado nas condições mais adversas.

  • Page 63: Informações Gerais

    Para ligar o aparelho basta encostar as pontas de teste uma à outra. O enroscamento/desenroscamento dos adaptadores das pontas de medição facilita a medição nas tomadas. A indicação da tensão também é realizada sem pilhas. ® Testboy Profi III LED...

  • Page 64: Autodiagnóstico

    Para determinar os condutores de fase é possível que a percetibilidade da indicação seja influenciada, p. ex. devido a dispositivos isoladores que protegem contra o contacto direto da peça sob tensão, em posições desfavoráveis, por exemplo, em cima de escadas de madeira ou ® Testboy Profi III LED...

  • Page 65: Verificação Do Campo De Rotação (Máx. 400 V)

    (Encostar as pontas de teste uma na outra para ligar) Encostar as pontas de teste no condutor, fusível, etc. que pretende verificar. Com uma resistência (impedância) de 0 - 50 k o LED verde "Rx/" acende e é emitido um sinal acústico. ® Testboy Profi III LED...

  • Page 66: Teste De Disparo Fi/Rcd, Pe (Teste De Condutor De Proteção)

    Teste de disparo FI/RCD, PE (teste de condutor de proteção) ® O Testboy Profi III LED dispõe de uma carga que permite acionar um disjuntor FI/RCD, utilizando dois botões (FI\RCD). É verificado o FI/RCD (máx. 30 mA) entre a fase e o condutor de proteção (máx. 240 V).

  • Page 67: Dados Técnicos

    30 s lig \ 240 s desl Verificação de 0...50 k continuidade Tipo de proteção IP 65 Categoria de CAT IV 1000 V sobretensão Norma de ensaio IEC/EN 61243-3 Alimentação da tensão 2x 1,5 V tipo AAA Micro ® Testboy Profi III LED...

  • Page 68: Indice

    Controllo della rotazione delle fasi (max. 400 V)   Svolgimento delle misure con un'unica mano   Illuminazione del punto di misura   Test di continuità     Test interruttori FI/RCD, PE (test conduttore di protezione) Sostituzione delle batterie   Dati tecnici   ® Testboy Profi III LED...

  • Page 69: Avvertenze

    Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misure vicino ad altre persone, è necessario disattivare il raggio laser. ® Testboy Profi III LED...

  • Page 70: Avvertenze Di Sicurezza Generali

    Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini! All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici. ® Testboy Profi III LED...
  • Page 71 Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive. Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © Testboy GmbH, Germania. ® Testboy Profi III LED...
  • Page 72 Con riserva di modifiche, refusi ed errori. Smaltimento Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento, al temine del suo ciclo di vita, ai centri di raccolta per rifiuti elettronici.

  • Page 73: Testboy ® Profi Iii Led

    Garanzia di 5 anni Prima di lasciare la fabbrica, gli strumenti Testboy vengono sottoposti a severi controlli di qualità. Ciononostante, se durante l'impiego pratico dovessero emergere eventuali difetti, sullo strumento viene concessa una garanzia di 5 anni (valida solo con fattura).
  • Page 74 Avvertenze Certificato di qualità Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità, vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.

  • Page 75: Uso

    ® Vi ringraziamo per aver scelto di acquistare il nostro strumento Testboy Profi III LED, un voltmetro a due poli con spie LED. Con questo tester è possibile misurare tensioni continue da 6V a 1400V e tensioni alternate da 6V a 1000V, nonché svolgere test di polarità, di rotazione delle fasi, di continuità...

  • Page 76: Generalità

    Funzionamento Per accendere lo strumento, avvicinare semplicemente un puntale di misura all'altro. La possibilità di avvitare/svitare gli adattatori dei puntali rende più comodo il test su prese elettriche. La tensione viene visualizzata anche senza batterie. ® Testboy Profi III LED...

  • Page 77: Autotest

    Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di dispositivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad esempio su scale in legno ® Testboy Profi III LED...

  • Page 78: Controllo Della Rotazione Delle Fasi (Max. 400 V)

    Con una semplice rotazione è possibile regolare la distanza tra un punta- le e l'altro (prese Schuko/CEE). Illuminazione del punto di misura Premendo il tasto L.H viene accesa/spenta la luce che illumina il punto di misura. ® Testboy Profi III LED...

  • Page 79: Test Di Continuità

    Test interruttori FI/RCD, PE (test conduttore di protezione) ® Lo strumento Profi III LED della Testboy è in grado di generare un carico che permette di far scattare un interruttore automatico FI/RCD premendo due tasti (FI\RCD). Il test viene effettuato sull'interruttore FI/RCD (max.

  • Page 80: Dati Tecnici

    30 s on \ 240 s off Test di continuità 0...50 k Classe di protezione IP 65 Classe di sovratensione CAT IV 1000 V Normativa IEC/EN 61243-3 Alimentazione 2 batterie micro AAA da 1,5 V ® Testboy Profi III LED...

  • Page 81: Inhoudsopgave

    Zelftest   Gelijkspanning controleren     Wisselspanning controleren Fasecontrole   Draaiveldcontrole (max. 400 V)   Controle met één hand   Verlichting van meetpunten   Doorgangscontrole   FI/RCD-triggertest, PE (aardgeleidertest)   Batterijvervanging   Technische gegevens   ® Testboy Profi III LED...

  • Page 82: Instructies

    WAARSCHUWING Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden. ® Testboy Profi III LED...

  • Page 83: Algemene Veiligheidsinstructies

    Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen. ® Testboy Profi III LED...
  • Page 84 Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen. Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © Testboy GmbH, Duitsland. ® Testboy Profi III LED...
  • Page 85 Wijzigingen, drukfouten en vergissingen voorbehouden. Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot. WEEE (2002/96/EC) regelt de terugname en de recyclage van oude elektrische apparaten.

  • Page 86: Testboy ® Profi Iii Led

    5 jaar garantie Testboy instrumenten worden onderworpen aan een strenge kwaliteitscontrole. Als in de dagelijkse praktijk toch fouten in de werking optreden, dan verlenen wij een garantie van 5 jaar (alleen geldig met factuur).
  • Page 87 Instructies Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product vervult de laagspanningsrichtlijnen 2006/95/EG en de EMV- richtlijnen 2004/108/EG.

  • Page 88: Bediening

    50 k en FI/RCD- testen uitgevoerd worden. ® De Testboy Profi III LED is dankzij de hoge beschermklasse (IP65) ook onder ruwe omstandigheden inzetbaar. Veiligheidsinstructies U heeft gekozen voor een apparaat dat u een hoge mate aan veiligheid biedt.

  • Page 89: Algemeen

    Om het apparaat in te schakelen houdt u gewoon de teststaven tegen elkaar aan. Door de adapter van de meetstaven eraan resp. eraf te schroeven wordt het meten aan contactdozen gemakkelijker. De spanningsindicatie gebeurt ook zonder batterijen. ® Testboy Profi III LED...

  • Page 90: Zelftest

    Voor de bepaling van de fasegeleider kan de waarneembaarheid van de indicatie worden beïnvloed, bijv. door isolerende inrichtingen ter bescherming tegen direct aanraken, in ongunstige posities, bijvoorbeeld op houten ladders of isolerende vloerbedekkingen, een niet geaarde spanning of ook bij ongunstige lichtverhoudingen. ® Testboy Profi III LED...

  • Page 91: Draaiveldcontrole (Max. 400 V)

    (Om in te schakelen teststaven tegen elkaar aan houden) Leg de teststaven aan aan de te controleren leiding, zekering e.d. Bij een weerstand van 0 - 50 k licht de groene "Rx/"-LED op en er weerklinkt een akoestisch signaal. ® Testboy Profi III LED...

  • Page 92: Fi/Rcd-Triggertest, Pe (Aardgeleidertest)

    FI/RCD-triggertest, PE (aardgeleidertest) ® De Testboy Profi III LED bezit een last, die het mogelijk maakt om een FI/RCD-veiligheidsschakelaar door middel van twee knoppen (FI\RCD) te triggeren. Gecontroleerd wordt de FI/RCD (max. 30 mA) tussen fase en aardgeleider (max. 240 V). Er wordt gecontroleerd tussen fase en aardgeleider.

  • Page 93: Technische Gegevens

    Schakelbare last 30 mA bij 230 V Inschakelduur 30 s aan \ 240 s uit Doorgangscontrole 0...50 k Beschermklasse IP 65 Overspanningscategorie CAT IV 1000 V Testnorm IEC/EN 61243-3 Spanningsvoeding 2x 1,5 V type AAA Micro ® Testboy Profi III LED...

  • Page 94: Indholdsfortegnelse

    Kontrol af jævnspænding   Kontrol af vekselspænding     Faseprøve Drejefeltprøve (maks. 400 V)   Kontrol med en hånd   Belysning af målested   Kontinuitetsprøve     FI/HFI-udløsningstest, PE (beskyttelsesledertest) Batteriskift   Tekniske data   ® Testboy Profi III LED...

  • Page 95: Anvisninger

    (f.eks. beskadigelse af apparatet). ADVARSEL Ret aldrig laserstrålen direkte mod øjet eller indirekte ved hjælp af reflekterende overflader. Laserstråling kan fremkalde uoprettelige skader i øjet. Laserstrålen skal deaktiveres når der udføres målinger i nærheden af mennesker. ® Testboy Profi III LED...

  • Page 96: Generelle Sikkerhedsanvisninger

    Overhold de fem sikkerhedsregler: 1 Udkobling 2 Sikring mod genstart 3 Konstatering af spændingsfrihed (spændingsfriheden skal konstateres 2-polet) 4 Jordforbindelse og kortslutning 5 Tildækning af nærliggende dele, der er under spænding ® Testboy Profi III LED...
  • Page 97 Læs hele vejledningen grundigt igennem, før ibrugtagningen. Dette apparat er CE-testet og er dermed i overensstemmelse med de fornødne direktiver. Vi forbeholder os ret til at ændre specifikationerne uden forudgående varsel © Testboy GmbH, Tyskland. ® Testboy Profi III LED...
  • Page 98 Med forbehold for ændringer, trykfejl og fejl. Bortskaffelse Kære Testboy-kunde, med købet af vores produkt har De mulighed for at aflevere apparatet hos passende indsamlingssteder for elektrisk skrot efter apparatets levetid. WEEE (2002/96/EF) regulerer tilbagetagelse og genbrug af affald af elektrisk og elektronisk udstyr.

  • Page 99: Testboy ® Profi Iii Led

    Deres kommune eller der, hvor der sælges batterier/akkumulatorer! 5 års garanti Testboy-apparater er underkastet en streng kvalitetskontrol. Hvis der alligevel skulle opstå en fejl under daglig brug, giver vi 5 års garanti (kun gyldig med faktura). Fabrikations- eller materialefejl afhjælper vi gratis, såfremt apparatet returneres til os uden ydre påvirkninger og uåbnet.
  • Page 100 Anvisninger Kvalitetscertifikat Alle kvalitetsrelevante handlinger og processer, der udføres i Testboy GmbH, overvåges permanent ved hjælp af et kvalitetsstyringssystem. Testboy GmbH bekræfter endvidere, at det testudstyr og de instrumenter, der anvendes under kalibreringen, overvåges permanent. Overensstemmelseserklæring Produktet opfylder kravene i lavspændingsdirektivet 2006/95/EF og EMC-direktivet 2004/108/EF.

  • Page 101: Betjening

    50 k og FI/HFI-tests. ® Testboy Profi III LED kan på grund af den høje kapslingsklasse (IP65) også anvendes under barske forhold. Sikkerhedsanvisninger De har bestemt Dem for et apparat, der giver en stor sikkerhed. For at sikre ufarlig og korrekt anvendelse, er det nødvendigt, at hele denne...

  • Page 102: Generelt

    "Rx/"- LED skal lyse tydeligt og der lyder et bip. (Efter kort tid slukkes apparatet automatisk ved hjælp af "Auto Power Off"-funktionen.) Hvis LEDen ikke lyser eller kun lyser svagt, skal batterierne udskiftes. Hvis apparatet ikke fungerer med nye batterier, skal det beskyttes mod forkert brug. ® Testboy Profi III LED...

  • Page 103: Kontrol Af Jævnspænding

    Hold om hele fladen på greb L1 og L2. Læg prøvespidserne L1 og L2 på to faser og kontroller om der foreligger en fasespænding på f.eks. 400 V. Omdrejningsretningen er højre om (fase L1 før fase L2), når "R" LEDen tændes. ® Testboy Profi III LED...

  • Page 104: Kontrol Med En Hånd

    FI/HFI-udløsningstest, PE (beskyttelsesledertest) ® Testboy Profi III LED har en belastning, der gør det muligt at udløse et FI/HFI-relæ ved hjælp af to taster (FI/HFI). Det der kontrolleres er FI/HFI (maks. 30 mA) mellem fase og beskyttelsesleder (maks. 240 V). Der kontrolleres mellem fase og beskyttelsesleder.
  • Page 105 Husk at vende polerne rigtigt når batterierne lægges i. Luk batterifaget igen og skru det fast. Batterier må ikke bortskaffes som husholdningsaffald. Der findes også et indsamlingssted i nærheden af dig! ® Testboy Profi III LED...

  • Page 106: Tekniske Data

    Koblingsbar belastning 30 mA ved 230 V Tilkoblingsvarighed 30 s til \ 240 s fra Kontinuitetsprøve 0...50 k Beskyttelsesklasse IP 65 Overspændingskategori CAT IV 1000 V Prøvningsstandard IEC/EN 61243-3 Strømforsyning 2x 1,5 V Type AAA Micro ® Testboy Profi III LED...
  • Page 107 Funktion Självtest   Mäta likspänning     Mäta växelspänning Fastest   Kontroll av rotationsfält (max. 400 V)   Enhandstest   Belysning av mätstället   Kontinuitetskontroll   FI/RCD-test, PE (skyddsledartest)   Batteribyte   Tekniska specifikationer   ® Testboy Profi III LED...

  • Page 108: Anvisningar

    (t.ex. enheten). VARNING Rikta aldrig laserstrålen direkt mot ögonen, eller indirekt genom reflekterande ytor. Laserstrålning kan orsaka bestående skador på ögonen. Vid mätning i närheten av andra personer måste laserstrålen avaktiveras. ® Testboy Profi III LED...

  • Page 109: Allmänna Säkerhetsanvisningar

    Beakta följande fem säkerhetsregler. 1 Koppla från. 2 Säkra mot återinkoppling. 3 Kontrollera att utrustningen är spänningsfri (testa båda polerna). 4 Jorda och kortslut. 5 Täck över spänningsförande utrustning i närheten. ® Testboy Profi III LED...
  • Page 110 I denna bruksanvisning. Läs igenom hela bruksanvisningen innan du börjar använda produkten. Detta instrument är CE-märkt och uppfyller därmed kraven i relevanta direktiv. Vi förbehåller oss rätten att ändra specifikationerna utan föregående meddelande. © Testboy GmbH, Tyskland. ® Testboy Profi III LED...
  • Page 111 är riktiga och fullständiga. Förbehåll för ändringar, tryckfel och felaktigheter. Återvinning Bästa Testboy-kund: När denna produkt är uttjänt kan den lämnas på en uppsamlingsplats för elektrisk utrustning. I EU-direktiv 2002/96/EG (WEEE) fastställs reglerna för insamling och återvinning av uttjänt elektrisk och elektronisk...

  • Page 112: Testboy ® Profi Iii Led

    återlämnas på uppsamlingsställen och även på de ställen som säljer batterier. 5 års garanti Testboy-produkter genomgår en mycket sträng kvalitetskontroll. Om det trots detta skulle uppstå fel vid användning av enheten omfattas den av en tillverkargaranti på 5 år (endast mot faktura). Vi åtgärdar tillverknings- och materialfel utan kostnad, under förutsättning att enheten skickas tillbaka till...
  • Page 113 Anvisningar Kvalitetsintyg Alla kvalitetsrelaterade arbeten och processer hos Testboy GmbH övervakas kontinuerligt inom ramen för ett kvalitetshanteringssystem. Testboy GmbH intygar att testutrustning och instrument som används under tillverkningen regelbundet inspekteras. Försäkran om överensstämmelse Produkten uppfyller kraven i lågspänningsdirektivet 2006/95/EG och EMC- direktivet 2004/108/EG.

  • Page 114: Användning

    6–1000 V samt testa polaritet, rotationsfält och kontinuitet upp till 50 k. Den används även för FI/RCD-testning. ® Testboy Profi III LED har en hög kapslingsklass (IP65) och lämpar sig därför även för användning under hårda omgivningsvillkor. Säkerhetsanvisningar Den här produkten erbjuder hög säkerhet. För att kunna använda produkten korrekt och riskfritt ska du läsa igenom hela bruksanvisningen noggrant före...

  • Page 115: Allmänt

    "Rx/" måste lysa ordentligt och en pipsignal höras. (efter en stund slås enheten automatiskt från genom funktionen "Auto Power Off"). Om lysdioden inte lyser eller lyser svagt måste batterierna bytas. Om enheten inte fungerar med nya batterier måste den skyddas mot felanvändning. ® Testboy Profi III LED...

  • Page 116: Mäta Likspänning

    Vid bestämning av fasledaren kan indikeringens förnimbarhet påverkas negativt, till exempel genom isolerande anordningar för skydd mot direkt kontakt samt i ogynnsamma positioner som på träledare eller isolerande golvbeläggningar, på en ej jordad spänning eller även i dåliga ljusförhållanden. ® Testboy Profi III LED...

  • Page 117: Kontroll Av Rotationsfält (Max. 400 V)

    FI/RCD-test, PE (skyddsledartest) ® Testboy Profi III LED har en last som gör det möjligt att aktivera en FI/RCD- skyddsbrytare med hjälp av två knappar (FI\RCD). FI/RCD (max. 30 mA) mellan fas och skyddsledare kontrolleras (max. 240 V). Kontroll sker mellan fas och ledare.

  • Page 118: Batteribyte

    Öppna batterifacket på huvudytterhöljet. Detta gör du genom att skruva loss skruvarna med en skruvmejsel. Se till att de nya batterierna sätts i med rätt polaritet. Stäng batterifacket och skruva igen det. Batterier ska inte slängas i hushållsavfallet. Lämna dem istället på lämplig uppsamlingsplats. ® Testboy Profi III LED...

  • Page 119: Tekniska Specifikationer

    0–1000 Hz Kopplingsbar last 30 mA vid 230 V Inkopplingstid 30 sek. på\240 sek. från Kontinuitetskontroll 0–50 k Skyddsklass IP 65 Överspänningsklass CAT IV 1000 V Teststandard IEC/EN 61243-3 Spänningsmatning 2x 1,5 V typ AAA Micro ® Testboy Profi III LED...

  • Page 120: Innhold

        Generelt Funksjon   Selvtest   Kontrollere likespenning   Kontrollere vekselstrømspenning     Fasetesting Rotasjonsretningskontroll (maks. 400 V)   Enhåndstesting   Målestedbelysning   Kontinuitetstest     FI/RCD-utløsertest, PE (jordkabeltest) Batteribytte   Tekniske data   ® Testboy Profi III LED...

  • Page 121: Merknader

    (f.eks. skade på apparatet). ADVARSEL Laserstrålen må aldri rettes direkte eller indirekte gjennom reflekterende overflater på øyet. Laserstråler kan fremkalle irreparable skader på øyet. Ved målinger i nærheten av mennesker, må laserstrålen være deaktivert. ® Testboy Profi III LED...

  • Page 122: Generelle Sikkerhetsmerknader

    I industrielle anlegg må HMS-forskriftene for elektriske anlegg og driftsmidler følges. Følg de fem sikkerhetsreglene: Frikobling 2 Sikre mot gjeninnkobling 3 Konstatere spenningsfrihet (spenningsfriheten skal konstateres 2-polet) 4 Jorde og kortslutte 5 Dekke til nærliggende deler som står under spenning ® Testboy Profi III LED...
  • Page 123 Før oppstart må du lese gjennom hele håndboken. Dette apparatet er CE-godkjent og oppfyller dermed de nødvendige forskriftene. Med forbehold om rettigheten til å endre spesifikasjonene uten tidligere varsel © Testboy GmbH, Tyskland. ® Testboy Profi III LED...
  • Page 124 Ved skader, som forårsakes pga. ignorering av håndboken, taper man garantikravet! For følgeskader, som resulterer av dette, overtar vi intet ansvar! Testboy er ikke ansvarlig for skader som er en følge av manglende overholdelse av håndboken, ikke Testboy godkjente endringer på produktet eller ikke Testboy produserte eller ikke godkjente reservedeler påvirkning av alkohol, rusmidler eller...

  • Page 125: Testboy ® Profi Iii Led

    5 år garanti Testboy-Apparater underligger en streng kvalitetskontroll. Hvis det daglig bruk allikevel oppstå feil ved funksjonen, gir vi en garanti på 5 år (kun gyldig med regning). Fabrikk- eller materialfeil utbedres kostnadsfritt av oss, såfremt apparatet returneres til oss i lukket tilstand og uten fremmed...
  • Page 126 Merknader Kvalitetssertifikat Alle kvalitetsrelevante arbeider og prosesser som gjennomføres innenfor Testboy GmbH, overvåkes kontinuerlig av et kvalitetsstyringssystem. I tillegg bekrefter Testboy GmbH, at prøveanordninger og instrumenter som brukes ved kalibreringen, underligger en kontinuerlig prøvemiddelovervåkning. Samsvarserklæring Produktet oppfyller lavspenningsdirektivet 2006/95/EU og EMV-direktivene 2004/108/EU.

  • Page 127: Betjening

    50 k og FI-/RCD-tester. ® Testboy Profi III LED kan også brukes under røffe forhold på grunn av den høye beskyttelsesgraden (IP65). Sikkerhetsmerknader Du har valgt en enhet som gir deg et høyt sikkerhetsnivå. For å sikre farefri og riktig bruk er det viktig at du leser gjennom denne bruksanvisningen grundig før første gangs bruk.

  • Page 128: Generelt

    (Etter en kort tid slår enheten seg av automatisk med "Auto Power Off"-funksjonen.) Dersom LEDen ikke lyser eller bare svakt, må batteriene skiftes ut. Dersom apparatet ikke fungerer med nye batterier, må det beskyttes mot feil bruk. ® Testboy Profi III LED...

  • Page 129: Kontrollere Likespenning

    For bestemmelse av faselederne kan visningen på displayet påvirkes, for eksempel ved isolerende tiltak for beskyttelse mot direkte berøring, i vanskelige posisjoner, for eksempel på trestiger eller isolerende gulvbelegg, en ujordet spenning eller også ved ugunstige lysforhold. ® Testboy Profi III LED...

  • Page 130: Rotasjonsretningskontroll (Maks. 400 V)

    0–50 k tennes den grønne LEDen "Rx/" og et lydsignal høres. FI/RCD-utløsertest, PE (jordkabeltest) ® Testboy Profi III LED har en last som gjør det mulig å utløse en FI/RCD- jordfeilbryter med to knapper (FI\RCD). Testet blir FI/RCD (maks. 30 mA) ® Testboy Profi III LED...

  • Page 131: Batteribytte

    For å bytte batterier må batterirommet på hovedhuset åpnes. Løsne skruene med en skrutrekker. Sørg for riktig polaritet på batteriene før bruk! Lukk og skru fast lokket på batterirommet igjen. Batterier skal ikke kastes i husholdningsavfall. Også nære deg finnes det samlesteder! ® Testboy Profi III LED...

  • Page 132: Tekniske Data

    Last som kan kobles 30 mA ved 230 V Innkoblingstid 30 s på \ 240 s av Kontinuitetstest 0...50 k Beskyttelsesgrad IP 65 Overspenningskategori KAT IV 1000 V Testnorm IEC/EN 61243-3 Spenningsforsyning 2x 1,5 V Type AAA mikro ® Testboy Profi III LED...
  • Page 133   Tasajännitteen testaus     Vaihtojännitteen testaus Vaiheiden testaus   Kiertokentän testaus (max. 400 V)   Testaus yhdellä kädellä   Mittauspaikan valaistus   Jatkuvuustesti   FI/RCD-laukaisuviratesti, PE (suojajohdintesti)   Paristojen vaihto   Tekniset tiedot   ® Testboy Profi III LED...

  • Page 134: Ohjeita

    Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen). VAROITUS Älä milloinkaan suuntaa lasersädettä suoraan silmiin tai epäsuoraan heijastavien pintojen kautta. Lasersäteily voi vahingoittaa silmiä korjaamattomasti. Henkilöiden lähellä mitattaessa lasersäde on kytkettävä pois päältä. ® Testboy Profi III LED...

  • Page 135: Yleiset Turvallisuusohjeet

    Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset. Noudata viittä turvallisuussääntöä: 1 Aktivoi 2 Varmista uudelleen käynnistyksen varalta 3 Vakuuttaudu jännitteettömyydestä (jännitteettömyys on tarkistettava 2-napaisesti) 4 Maadoita ja kytke oikosulkuun 5 Peitä läheiset, jännitteenalaiset osat ® Testboy Profi III LED...
  • Page 136 Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset. Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta © Testboy GmbH, Saksa. ® Testboy Profi III LED...
  • Page 137 Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seurantavahingoista! Testboy ei vastaa vaurioista, jotka johtuvat käyttöohjeen laiminlyönnistä sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksynyt tai sellaisten varaosien käytöstä, jotka eivät ole Testboy -yrityksen valmistamia tai hyväksymiä alkoholin, huumeiden tai lääkkeiden käytöstä.

  • Page 138: Testboy ® Profi Iii Led

    5 vuoden takuu Testboy-laitteet ovat tiukan laatuvalvonnan alaisia. Mikäli päivittäisessä käytännössä kuitenkin ilmaantuu käyttöhäiriöitä, myönnämme laitteelle 5 vuoden takuun (voimassa vain laskutositteen kanssa). Korjaamme valmistus- ja materiaalivirheet maksutta sillä ehdolla, että kukaan ulkopuolinen ei ole tehnyt laitteeseen toimenpiteitä...
  • Page 139 Ohjeita Laatusertifikaatti Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vahvistaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia. Vaatimustenmukaisuusvakuutus Tuote täyttää pienjännitedirektiivin 2006/95/EY ja EMC-direktiivin 2004/108/EY vaatimukset. ® Testboy Profi III LED...

  • Page 140: Toiminta

    Kiitämme valinnastasi hankkia kaksinapainen LED-näytöllä varustettu ® jännitemittari Testboy Profi III LED. Tasavirran mittausalue on 6 V - 1400 V ja vaihtovirran mittausalue 6 V - 1000 V. Lisäksi sillä voidaan testata napaisuus, kiertosuunta ja jatkuvuus 50 k:iin asti sekä suorittaa FI/RCD- testejä.

  • Page 141: Yleistä

    (Vähän ajan kuluttua laite kytkeytyy automaattisesti "Auto Power Off" -toiminnolla pois päältä). Jos LED ei pala tai se palaa vain heikosti, paristot on vaihdettava. Jos laite ei toimi uusilla paristoilla, se on suojattava virhekäytöltä. ® Testboy Profi III LED...

  • Page 142: Tasajännitteen Testaus

    Kosketa testauskärjellä "L2" johdinta. Vaihetta kosketettaessa, min. 100 V~, "<L"-LED syttyy! Vaihejohtimen määrittämistä varten näytön havaittavuuteen voivat vaikuttaa esim. suoran kosketuksen suojana olevat eristeet, epäsuotuisat paikat, kuten esimerkiksi puutikkailla tai eristävillä lattiapinnoitteilla, maadoittamattomalla jännitteellä tai myös epäsuotuisissa valo-olosuhteissa. ® Testboy Profi III LED...

  • Page 143: Kiertokentän Testaus (Max. 400 V)

    0 - 50 k vihreä "Rx/"-LED syttyy ja akustinen signaali kuuluu. FI/RCD-laukaisuviratesti, PE (suojajohdintesti) ® Jännitemittarissa Testboy Profi III LED on kuormitus, joka mahdollistaa FI/RCD-suojakytkimen laukaisun kahdella painikkeella (FI\RCD). Sillä mitataan vaiheen ja suojajohtimen välinen FI/RCD (max. 30 mA) (max. 240 V). Mittaus tehdään vaiheen ja suojajohtimen välillä. Laukaisun näyttö...

  • Page 144: Paristojen Vaihto

    Pääkotelossa oleva paristolokero on avattava paristojen vaihtoa varten. Avaa ruuvitaltalla lokeron ruuvit. Huomioi uusien paristojen vaihdossa oikea napaisuus. Sulje lokeron kansi taas ja ruuvaa se kiinni. Paristot eivät kuulu kotitalousjätteisiin. Myös sinun lähelläsi on keräyspiste! ® Testboy Profi III LED...

  • Page 145: Tekniset Tiedot

    30 mA 230 Voltilla Käynnistysaika 30 s Päälle \ 240 s Pois Jatkuvuustesti 0...50 k Suojausluokka IP 65 Ylijänniteluokka CAT IV 1000 V Testausstandardi IEC/EN 61243- -3 Jännitteensyöttö 2 x 1,5 V tyyppi AAA Micro ® Testboy Profi III LED...

  • Page 146: Πίνακας Περιεχομένων

    Έλεγχος περιστρεφόμενου πεδίου (μέγ. 400 V)   Μεμονωμένος έλεγχος   Φωτισμός θέσεων μέτρησης   Έλεγχος διέλευσης   Δοκιμή ενεργοποίησης FI/RCD (διακοπτών ασφαλείας/διατάξεων προστασίας ρεύματος διαρροής), γείωση (δοκιμή γείωσης ασφαλείας)   Αλλαγή μπαταρίας   Τεχνικές πληροφορίες   ® Testboy Profi III LED...

  • Page 147: Υποδείξεις

    Ποτέ μην κατευθύνετε την ακτίνα λέιζερ άμεσα ή έμμεσα στα μάτια μέσω επιφανειών αντανάκλασης. Η ακτινοβολία λέιζερ μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στα μάτια. Σε μετρήσεις κοντά σε ανθρώπους, πρέπει να απενεργοποιηθεί η ακτίνα λέιζερ. ® Testboy Profi III LED...

  • Page 148: Γενικές Υποδείξεις Ασφαλείας

    Οι συσκευές μέτρησης και τα αξεσουάρ δεν είναι παιχνίδια και δεν ανήκουν στα παιδικά χέρια! Σε βιομηχανικές εγκαταστάσεις πρέπει να τηρούνται οι προδιαγραφές πρόληψης ατυχημάτων του Συνδέσμου επαγγελματικών ενώσεων της βιομηχανίας για ηλεκτρικές εγκαταστάσεις και εξοπλισμούς. ® Testboy Profi III LED...
  • Page 149 Πριν από τη θέση σε λειτουργία, διαβάστε εξ ολοκλήρου τις οδηγίες. Η συσκευή αυτή διαθέτει σήμανση CE και πληροί έτσι τις απαιτούμενες οδηγίες. Με την επιφύλαξη δικαιωμάτων αλλαγής των προδιαγραφών χωρίς προηγούμενη ενημέρωση © Testboy GmbH, Γερμανία. ® Testboy Profi III LED...
  • Page 150 αναλαμβάνεται καμία ευθύνη. Με την επιφύλαξη αλλαγών, σφαλμάτων εκτύπωσης και άλλων σφαλμάτων. Απόρριψη Αξιότιμε πελάτη της Testboy, με την απόκτηση του προϊόντος μας έχετε τη δυνατότητα να παραδώσετε τη συσκευή μετά το πέρας της διάρκειας ζωής του σε κατάλληλα σημεία συγκέντρωσης για άχρηστα ηλεκτρονικά υλικά.

  • Page 151: Testboy ® Profi Iii Led

    συσσωρευτές δωρεάν στα σημεία συγκέντρωσης της κοινότητας σας ή οπουδήποτε πωλούνται μπαταρίες/συσσωρευτές! 5 χρόνια εγγύηση Οι συσκευές της Testboy υπόκεινται σε συνεχείς ελέγχους ποιότητας. Εάν κατά τη διάρκεια της καθημερινής εργασίας εμφανίζονται σφάλματα κατά τη λειτουργία, παρέχουμε μια εγγύηση 5 ετών (ισχύει μόνο με το τιμολόγιο).
  • Page 152 Υποδείξεις Πιστοποιητικό ποιότητας Οι διεξαχθείσες εντός της Testboy GmbH σχετικές με την ποιότητα εργασίες και διαδικασίες παρακολουθούνται μέσω ενός συστήματος διαχείρισης ποιότητας. Η Testboy GmbH επιβεβαιώνει επίσης ότι οι χρησιμοποιούμενες κατά τη βαθμονόμηση διατάξεις ελέγχου και τα όργανα, υπόκεινται σε...

  • Page 153: Χειρισμός

    περιστρεφόμενου πεδίου και διέλευσης έως 50 k και δοκιμών FI/RCD (διακοπτών ασφαλείας/διατάξεων προστασίας ρεύματος διαρροής). ® Ο Testboy Profi III LED χάρη στον υψηλό τύπο προστασίας (IP65) μπορεί επίσης να χρησιμοποιείται σε δύσκολες συνθήκες εργασίας. Υποδείξεις ασφαλείας Αποφασίσατε την απόκτηση μιας συσκευής, η οποία σας προσφέρει έναν...

  • Page 154: Γενικά

    Για την ενεργοποίηση της συσκευής απλά κρατάτε τις ακίδες ανιχνευτήρα τη μια μέσα στην άλλη. Με το βίδωμα ή ξεβίδωμα των ανταπτόρων ακίδων μέτρησης επιτυγχάνεται μια πιο άνετη μέτρηση στις πρίζες. Η ένδειξη τάσης διεξάγεται και χωρίς μπαταρίες. ® Testboy Profi III LED...

  • Page 155: Αυτοέλεγχος

    η αντίληψη της ένδειξης, π.χ. μέσω μονωμένων διατάξεων για την προστασία έναντι απευθείας επαφής, σε δυσμενείς θέσεις, για παράδειγμα σε ξύλινες σκάλες ή μονωτικές επενδύσεις δαπέδων, από μη γειωμένη τάση ή και σε δυσμενείς συνθήκες φωτός. ® Testboy Profi III LED...

  • Page 156: Έλεγχος Περιστρεφόμενου Πεδίου (Μέγ. 400 V)

    στην άλλη) Τοποθετήστε μια ακίδα ανιχνευτήρα στη γραμμή, την ασφάλεια ή σε άλλα στοιχεία που πρέπει να ελεγχθούν. Σε μια αντίσταση 0 - 50 k ανάβει η πράσινη LED "Rx/" και ακούγεται ένα ακουστικό σήμα. ® Testboy Profi III LED...

  • Page 157: Δοκιμή Ενεργοποίησης Fi/Rcd (Διακοπτών Ασφαλείας/Διατάξεων Προστασίας Ρεύματος Διαρροής), Γείωση (Δοκιμή Γείωσης Ασφαλείας)

    ασφαλείας) ® Ο Testboy Profi III LED διαθέτει ένα φορτίο, το οποίο σας διευκολύνει να ενεργοποιήσετε μια γείωση ασφαλείας FI/RCD με τη βοήθεια δύο πλήκτρων (FI\RCD). Ελέγχεται η FI/RCD (μέγ. 30 mA) μεταξύ φάσης και γείωσης ασφαλείας (μέγ. 240 V). Ο έλεγχος γίνεται μεταξύ φάσης και γείωσης...

  • Page 158: Τεχνικές Πληροφορίες

    Διάρκεια ενεργοποίησης 30 s ενεργό \ 240 s ανενεργό Έλεγχος συνέχεια 0...50 k Τύπος προστασίας IP 65 Κατηγορία υπερτάσης CAT IV 1000 V Πρότυπο ελέγχου IEC/EN 61243-3 Τροφοδοσία τάσης 2x 1,5 V τύπου AAA Micro ® Testboy Profi III LED...

  • Page 159: İçindekiler

      Dönüş alanı kontrolü (maks. 400 V)   Tek elle yapılan kontrol   Ölçüm yeri aydınlatması   Geçiş kontrolü   FI/RCD devreye girme testi, PE (koruyucu iletken testi)   Batarya değişimi   Teknik veriler   ® Testboy Profi III LED...

  • Page 160: Uyarılar

    İKAZ Lazer ışınını asla doğrudan veya yansıtan yüzeylerle dolaylı olarak göze tutmayın. Lazer ışını gözde geri dönüşü olmayan hasarlara yol açabilir. İnsanların yakınındaki ölçümlerde lazer ışını devre dışı bırakılmalıdır. ® Testboy Profi III LED...

  • Page 161: Genel Güvenlik Uyarıları

    Beş güvenlik kuralını lütfen dikkate alın: 1 Serbest bırakma 2 Tekrar çalıştırmaya karşı emniyete alma 3 Gerilimsizliği tespit etme (gerilimsizlik 2 kutuplu tespit edilmelidir) 4 Topraklama ve kısa devre yapma 5 Gerilim altındaki bitişik parçaların üzerini kapatın ® Testboy Profi III LED...
  • Page 162 ünlem işareti kullanım kılavuzundaki güvenlik uyarılarına dikkat çeker. İşletime almadan önce kılavuzu komple okuyun. Bu cihaz CE kontrollüdür ve bu nedenle gerekli yönergeleri yerine getirmektedir. Spesifikasyonları önceden belirtmeksizin değiştirme hakkı saklıdır © Testboy GmbH, Almanya. ® Testboy Profi III LED...
  • Page 163 çizimlerin doğruluğu ve eksiksizliği için sorumluluk üstlenilmemektedir. Değişiklik, baskı hatası ve yanlışlık yapma hakkı saklıdır. Tasfiye Sayın Testboy müşterisi, ürünümüzü satın alarak kullanım ömrünün sonunda cihazı elektronik hurdalara yönelik uygun toplama yerlerine verme imkanına sahipsiniz. WEEE (2002/96/EC) elektronik eski cihazların geri alımını ve geri dönüşümünü...

  • Page 164: Testboy ® Profi Iii Led

    5 yıl garanti Testboy cihazları sıkı bir kalite kontrolüne tabidir. Buna rağmen günlük uygulama sırasında işlevle ilgili hatalar meydana gelirse 5 yıllık bir garanti vermekteyiz (sadece faturayla birlikte geçerlidir). Cihaz dış müdahalelere maruz kalmadan veya açılmadan tarafımıza gönderildiğinde üretim veya...
  • Page 165 Uyarılar Kalite sertifikası Testboy GmbH dahilinde yürütülen, kalite bakımından önemli uygulamalar ve süreçler sürekli bir kalite yönetim sistemi tarafından kontrol edilir. Testboy GmbH, kalibrasyon sırasında kullanılan kontrol tertibatlarının ve cihazlarının sürekli bir kontrol aracı incelemesine tabi tutulduğunu belirtir. Uygunluk Beyanı...

  • Page 166: Kullanım

    6 V ile 1000 V arası alternatif akım, 50 k değerine kadar polarizasyon, dönüş alanı yönü ve geçiş kontrolleri ve FI/RCD testleri yürütülebilir. ® Testboy Profi III LED, yüksek koruma türü (IP65) ile zor koşullar altında da kullanılabilir. Güvenlik uyarıları Size yüksek güvenlik sunan bir cihaz için karar verdiniz. Tehlikesiz ve doğru uygulamayı...

  • Page 167: Genel Hususlar

    (kısa bir süre sonra cihaz otomatik olarak "Auto Power Off" işleviyle kapanır.) LED yanmaz veya hafifçe yanarsa bataryalar yenilenmelidir. Cihaz yeni bataryalarla birlikte çalışmazsa hatalı kullanıma karşı korunmalıdır. ® Testboy Profi III LED...

  • Page 168: Doğru Akımın Kontrol Edilmesi

    "<L" LED'i yanar! Faz iletkenlerinin belirlenmesi için göstergenin algılanabilirliği olumsuz etkilenebilir, örn. doğrudan temasa karşı koruma amacıyla bulunan yalıtımlı tertibatlar olduğunda, ahşap merdivenler veya yalıtım yapan zemin kaplamaları gibi olumsuz konumlarda, topraklanmamış gerilimde veya olumsuz ışık koşullarında. ® Testboy Profi III LED...

  • Page 169: Dönüş Alanı Kontrolü (Maks. 400 V)

    FI/RCD devreye girme testi, PE (koruyucu iletken testi) ® Testboy Profi III LED, iki algılayıcıyla (FI/RCD) FI\RCD koruma şalterini devreye sokabilen bir yüke sahiptir. Faz ve koruyucu iletken (maks. 240 V) arasındaki FI/RCD (maks. 30 mA) kontrol edilir. Faz ve koruyucu iletken arasında kontrol yapılır.

  • Page 170: Batarya Değişimi

    Bataryaların değişimi için batarya bölmesi ana gövdeden açılmalıdır. Bunun için cıvataları bir tornavida yardımıyla çözün. Yeni bataryaları yerleştirirken doğru kutuplara dikkat edin. Ardından batarya bölmesini kapatın ve vidalayın. Bataryalar evsel atık değildir. Sizin yakınınızda da bir toplama yeri bulunmaktadır! ® Testboy Profi III LED...

  • Page 171: Teknik Veriler

    30 s açık \ 240 s kapalı Geçiş kontrolü 0...50 k Koruma türü IP 65 Aşırı gerilim kategorisi CAT IV 1000 V Kontrol normu IEC/EN 61243-3 Gerilim beslemesi 2 adet AAA Micro tipi 1,5 V ® Testboy Profi III LED...

  • Page 172: Tartalomjegyzék

    Önteszt   Egyenfeszültség vizsgálat   Váltófeszültség vizsgálat     Fázisvizsgálat Forgómező vizsgálat (max. 400 V)   Egykezes vizsgálat   Mérési hely világítás   Folytonosságvizsgálat     FI/RCD-kioldásteszt, PE (védővezető teszt) Elemcsere   Műszaki adatok   ® Testboy Profi III LED...

  • Page 173: Tájékoztató

    (pl. a készülék károsodása). FIGYELEM Sohase irányítsa a lézersugarat közvetlenül vagy közvetve tükröző felületeken keresztül a szemre. A lézersugár a szemet helyrehozhatatlanul károsíthatja. Emberek közelében végzett méréseknél a lézersugarat deaktiválni kell. ® Testboy Profi III LED...

  • Page 174: Általános Biztonsági Utasítások

    Kerülje a poros és nedves környezeti feltételeket. A mérőkészülékek és tartozékai nem játékszerek és nem gyermekkézbe valók! Ipari berendezésekben be kell tartani az ipari szakmai szövetségek az elektromos berendezésekre és üzemi eszközökre vonatkozó balesetvédelmi előírásait. ® Testboy Profi III LED...
  • Page 175 útmutatóban található biztonsági utasításokra utal. Az üzembe helyezés előtt olvassa el teljesen az útmutatót. Ez a készüléket CE vizsgálaton tanúsították és ezzel megfelel a szükséges irányelveknek. Fenntartjuk a specifikációk előzetes bejelentés nélküli változtatásának jogát © Testboy GmbH, Németország. ® Testboy Profi III LED...
  • Page 176 Ez ebből következő károkért nem vállalunk felelősséget! A Testboy nem vállal felelőséget az útmutató figyelmen kívül hagyása a Testboy által nem engedélyezett változtatások a terméken, vagy nem a Testboy által gyártott vagy engedélyezett pótalkatrészek használata alkohol, kábítószer vagy gyógyszerek befolyása miatt bekövetkező...

  • Page 177: Testboy ® Profi Iii Led

    és az összes elemet/akkut forgalmazónál! 5 év garancia A Testboy-készülékeket szigorú minőségi ellenőrzés alá vetjük. Ha a napi használat során ennek ellenére működési hiba lépne fel, 5 év garanciát biztosítunk (csak a számlával együtt érvényes). A gyártási és anyaghibát ingyen kijavítjuk, amennyiben a készüléket idegen behatás nélkül és...
  • Page 178 Tájékoztató Minőségi tanúsítvány A Testboy GmbH -n belül végzett, a minőség szempontjából fontos tevékenységeket és folyamatokat minőségirányító rendszer folyamatosan felügyeli. A Testboy GmbH igazolja továbbá, hogy a kalibráláshoz használt vizsgáló berendezések és műszerek állandó vizsgálóeszköz felügyelettel rendelkeznek. Megfelelőségi nyilatkozat A termék megfelel a 2006/95/EK kisfeszültségű Irányelveknek és a 2004/108/EK számú...

  • Page 179: Kezelés

    50 k-ig és FI/RCD-teszt végrehajtására. ® A Testboy Profi III LED mostoha körülmények között is használható a magas védettségnek (IP65) köszönhetően. Biztonsági utasítások Olyan készüléket választott, amely Önnek nagy biztonságot nyújt. A veszélytelen és helyes használat biztosításához elengedhetetlen, hogy Ön az első...

  • Page 180: Általános Tudnivalók

    A teszthez tartsa egymáshoz a mérőcsúcsokat. Ekkor a zöld "Rx/"- LED erősen világít és egy jelzőhang hallható. (Rövid idő elteltével a készülék automatikusan lekapcsol az "Auto Power Off" funkcióval.) Ha a LED nem, vagy csak gyengén világít, akkor ki kell cserélni az elemeket. ® Testboy Profi III LED...

  • Page 181: Egyenfeszültség Vizsgálat

    100 V~, az "<L"-LED világít! A fázisvezető meghatározásához csökkenhet a kijelző felismerhetősége, pl. a közvetlen érintés védelmére felszerelt szigetelő szerkezet miatt, előnytelen helyzetben, pl. fa létrán vagy szigetelt padlóburkolaton, nem földelt feszültség vagy hátrányos fényviszonyok miatt. ® Testboy Profi III LED...

  • Page 182: Forgómező Vizsgálat (Max. 400 V)

    FI/RCD-kioldásteszt, PE (védővezető teszt) ® A Testboy Profi III LED olyan terheléssel rendelkezik, amely lehetővé teszi a FI/RCD-védőkapcsoló kioldását két gomb segítségével (FI\RCD). A FI/RCD készüléket (max. 30 mA) a fázis és a védővezető között vizsgáljuk (max. 240 V). A fázis és a védővezető között mérünk. A kioldást két LED jelzi.

  • Page 183: Elemcsere

    Az elemek cseréjéhez nyissa ki a fő házon az elemtartót. Ehhez oldja a csavarokat csavarhúzóval. Az új elemek behelyezésénél ügyeljen a helyes polaritásra. Zárja le és csavarozza vissza az elemtartót. Az elemek nem a háztartási hulladékhoz tartoznak. Az Ön közelében is található gyűjtőhely! ® Testboy Profi III LED...

  • Page 184: Műszaki Adatok

    30 mA 230 V-nál Bekapcsolási időtartam 30 s be \ 240 s ki Folytonosságvizsgálat 0...50 k Védettség IP 65 Túlfeszültség kategória CAT IV 1000 V Vizsgálati szabvány IEC/EN 61243-3 Feszültségellátás 2x 1,5 V AAA Micro típus ® Testboy Profi III LED...

  • Page 185: Spis Treści

      Badanie pola wirującego (maks. 400 V)   Badanie jedną ręką   Oświetlenie miejsca pomiaru   Badanie ciągłości obwodu   Test załączenia wyłącznika różnicowo-prądowego, PE (test przewodu ochronnego)   Wymiana baterii   Dane techniczne   ® Testboy Profi III LED...

  • Page 186: Wskazówki

    (np. uszkodzenie urządzenia). OSTRZEŻENIE Nigdy nie wolno kierować promienia lasera bezpośrednio ani pośrednio w oczy przez powierzchnie odbijające. Promieniowanie laserowe może spowodować nieodwracalne uszkodzenia oczu. Podczas pomiarów w pobliżu ludzi należy wyłączyć promień lasera. ® Testboy Profi III LED...

  • Page 187: Ogólne Zasady Bezpieczeństwa

    Należy unikać zapylonych i wilgotnych warunków otoczenia. Mierniki i akcesoria nie są zabawkami i nie mogą się nimi bawić dzieci! W miejscach produkcji należy przestrzegać przepisów BHP Federacji Towarzystw Ubezpieczeniowych Branży Przemysłowej w zakresie instalacji elektrycznych i środków eksploatacyjnych. ® Testboy Profi III LED...
  • Page 188 Przed uruchomieniem należy w całości przeczytać instrukcję. Urządzenie zostało sprawdzone wg norm CE i jest zgodne z wymaganymi dyrektywami. Zastrzegamy sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia © Testboy GmbH, Niemcy. ® Testboy Profi III LED...
  • Page 189 Zastrzegamy sobie prawo do zmian, błędów w druku i pomyłek. Utylizacja Szanowny kliencie Testboy, nabycie naszego produktu umożliwia zwrócenie urządzenia po zakończeniu jego żywotność do właściwych punktów zbiórki odpadów elektrycznych. Dyrektywa WEEE (2002/96/WE) reguluje zasady zwrotu I recyklingu starych urządzeń...

  • Page 190: Testboy ® Profi Iii Led

    Gwarancja 5-letnia Urządzenia Testboy podlegają dokładnej kontroli jakości. Jeśli mimo to w codziennej praktyce pojawią się błędy w działaniu, zapewniamy 5-letnią gwarancję (ważna tylko z fakturą). Błędy produkcji lub materiałowe są...
  • Page 191 Wskazówki Certyfikat jakości Wszystkie czynności i procesy związane z jakością wykonane w firmie Testboy GmbH są stale nadzorowane przez system zarządzania jakością. Testboy GmbH potwierdza ponadto, że urządzenia kontrolne i przyrządy wykorzystane podczas kalibracji podlegają stałemu nadzorowi środków kontroli. Deklaracja zgodności Produkt jest zgodny z dyrektywą...

  • Page 192: Obsługa

    50 k oraz testy wyłącznika różnicowo-prądowego. ® Testboy Profi III LED dzięki wysokiemu rodzajowi ochrony (IP65) można stosować również w trudnych warunkach. Zasady bezpieczeństwa Zakupione urządzenie zapewnia wysoki stopień bezpieczeństwa. Aby zapewnić bezpieczne i prawidłowe użytkowanie, konieczne jest przeczytanie niniejszej instrukcji obsługi przed pierwszym użyciem.

  • Page 193: Informacje Ogólne

    Napięcie wskazywane jest również bez baterii. Autotest Do wykonania testu należy ustawić końcówki kontrolne przy sobie. Zielona dioda LED "Rx/" musi świecić wyraźnie oraz musi zabrzmieć sygnał dźwiękowy. (Po krótkim czasie urządzenie wyłączy się automatycznie przez ® Testboy Profi III LED...

  • Page 194: Badanie Napięcia Stałego

    Podczas ustalania przewodu fazowego sygnalizacja wskaźnika może zostać zakłócona np. przez urządzenia izolacyjne chroniące przed bezpośrednim dotknięciem, w niewłaściwych pozycjach, na przykład na drewnianych drabinach lub izolujących wykładzinach podłogowych, przy napięciu nieuziemionym lub w przypadku niekorzystnych warunków oświetlenia. ® Testboy Profi III LED...

  • Page 195: Badanie Pola Wirującego (Maks. 400 V)

    Badanie ciągłości obwodu (Aby włączyć, należy przytrzymać przy sobie końcówki kontrolne) Przyłożyć końcówki kontrolne do sprawdzanego przewodu, bezpiecznika itp. Jeśli rezystancja wyniesie 0 - 50 k, zaświeci się zielona dioda LED "Rx/" i rozlegnie się sygnał dźwiękowy. ® Testboy Profi III LED...

  • Page 196: Test Załączenia Wyłącznika Różnicowo-Prądowego, Pe (Test Przewodu Ochronnego)

    Test załączenia wyłącznika różnicowo-prądowego, PE (test przewodu ochronnego) ® Testboy Profi III LED posiada obciążenie umożliwiające załączenie wyłącznika różnicowo-prądowego za pomocą dwóch czujników (RCD). Wyłącznik różnicowo-prądowy (RCD) (maks. 30 mA) jest sprawdzany między fazą a przewodem ochronnym (maks. 240 V). Badanie odbywa się...

  • Page 197: Dane Techniczne

    Czas włączenia 30 s wł. \ 240 s wył. Badanie ciągłości 0...50 k obwodu Rodzaj ochrony IP 65 Kategoria przepięcia KAT. IV 1000 V Norma kontrolna IEC/EN 61243-3 Zasilanie 2x 1,5 V typ AAA mikro ® Testboy Profi III LED...

  • Page 198: Содержание

        Проверка фаз Проверка чередования фаз (макс. 400 В)   Одноручная проверка   Освещение места измерения   Проверка целостности цепи   Проверка срабатывания УЗО (тестирование защитного провода)   Замена батарей   Технические характеристики   ® Testboy Profi III LED...

  • Page 199: Указания

    функций оборудования (например, повреждение прибора). ПРЕДУПРЕЖДЕНИЕ Никогда не направлять лазерный луч – прямой или отраженный — в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован. ® Testboy Profi III LED...

  • Page 200: Общие Правила Техники Безопасности

    высоких температур. Избегайте воздействия пыли и влаги. Измерительные приборы и принадлежности держите вне зоны досягаемости детей! На промышленных предприятиях должны соблюдаться действующие предписания по предотвращению аварий и несчастных случаев при работе с электрическими установками и электрооборудованием. ® Testboy Profi III LED...
  • Page 201 символом "восклицательный знак в треугольнике". Перед началом работы с прибором полностью прочитайте Инструкцию. Данному прибору присвоен знак CE, то есть он отвечает требованиям соответствующих директив. Мы сохраняем за собой право на изменение спецификаций без предварительного уведомления © Testboy GmbH, Германия. ® Testboy Profi III LED...
  • Page 202 Инструкции по пользованию, гарантия аннулируется! Изготовитель не несет ответственность за связанный с этим косвенный ущерб! Testboy не несет ответственность за ущерб,возникающий вследствие: несоблюдения Инструкции по пользованию, изменений изделия, не разрешенных фирмой Testboy, или применения запасных частей, не оригинальных или неразрешенных...

  • Page 203: Testboy ® Profi Iii Led

    бесплатно сдать в местных пунктах приема или в любой точке продажи батарей/аккумуляторов! 5-летняя гарантия Приборы Testboy подвергаются строгому контролю качества. Если, несмотря на это, при ежедневном практическом применении возникают ошибки в их функционировании, мы предоставляем гарантию сроком на 5 лет (действует только при наличии чека). Мы бесплатно устраним...
  • Page 204 Указания Сертификат качества Все работы и процессы внутри фирмы Testboy GmbH, влияющие на качество продукции, постоянно контролируются в рамках системы менеджмента качества. Кроме того, фирма Testboy GmbH подтверждает, что приборы и устройства, применяемые для калибровки, сами постоянно проверяются как средства контроля.

  • Page 205: Эксплуатация

    Благодарим вас за выбор двухполюсного индикатора напряжения со ® светодиодной индикацией Testboy Profi III LED. Прибор позволяет измерять напряжения постоянного тока в диапазоне 6–1400 В и напряжения переменного тока в диапазоне 6–1000 В, проверять полярность, порядок чередования фаз и целостность цепи до 50 к, а...

  • Page 206: Общие Сведения

    проверки целостности цепи. В режиме ожидания горит оранжевый индикатор "Rx/". Работа Для включения прибора просто соедините измерительные щупы. Для удобства измерения на розетках можно использовать адаптер для измерительного щупа. Индикация напряжения осуществляется также без батарей. ® Testboy Profi III LED...

  • Page 207: Самопроверка

    опасного для жизни напряжения! Проверка фаз Прикоснитесь измерительным щупом L2 к проводу. При наличии фазы, мин. 100 В~, загорается индикатор "<L"! При определении фазного провода чувствительность индикации может быть снижена, например, из-за изолирующих устройств для защиты от ® Testboy Profi III LED...

  • Page 208: Проверка Чередования Фаз (Макс. 400 В)

    трехфазных сетях от 200 В, 50/60 Гц (фаза к фазе). Одноручная проверка Находящийся на измерительном проводе держатель позволяет фиксировать две части вместе. Расстояние между измерительными щупами регулируется простым вращением (Schuko/CEE). Освещение места измерения Кнопкой "L.H" можно включать и выключать освещение места измерения. ® Testboy Profi III LED...

  • Page 209: Проверка Целостности Цепи

    Проверка срабатывания УЗО (тестирование защитного провода) ® Testboy Profi III LED имеет нагрузку, которая позволяет проверять срабатывание устройство защитного отключения (нажать две кнопки FI\RCD). Измеряется ток утечки (макс. 30 мА) между фазным и защитным проводом (макс. 240 В). Проверка проводится между...

  • Page 210: Технические Характеристики

    Продолжительность 30 сек. вкл.\240 сек. выкл. включения Проверка целостности 0–50 к цепи Класс защиты IP 65 Категория CAT IV 1000 В перенапряжения IEC/EN 61243-3 Стандарт на метод испытания Электропитание 2x 1,5 В, тип AAA Micro ® Testboy Profi III LED...

  • Page 211: Obsah

    Kontrola fází   Kontrola točivého pole (max. 400 V)   Kontrola jednou rukou   Osvětlení měřených míst   Zkouška průchodu proudu   Test spouštění FI/RCD, PE (test ochranného vodiče)   Výměna baterií   Technické údaje   ® Testboy Profi III LED...

  • Page 212: Upozornění

    (např. poškození přístroje). VÝSTRAHA Nesměrujte nikdy laserový paprsek přímo nebo nepřímo skrz reflektivní povrchy do očí. Laserový paprsek může způsobit nenávratné poškození zraku. Při měření v blízkosti osob je nutné laserový paprsek deaktivovat. ® Testboy Profi III LED...

  • Page 213: Obecná Bezpečnostní Upozornění

    Dbejte prosím na pět pravidel bezpečnosti: 1 Odpojení od napětí 2 Zajištění proti opětnému zapnutí 3 Kontrola nepřítomnosti napětí (kontrola nepřítomnosti napětí musí být zjištěna 2-pólově) 4 Uzemnění a zkratování 5 Zakrytí sousedících dílů pod napětím ® Testboy Profi III LED...
  • Page 214 Návod si před uvedením přístroje do provozu kompletně přečtěte. Tento přístroj je certifikován CE a splňujte tím potřebné směrnice. Jsou vyhrazena práva na změnu specifikací bez předchozího oznámení © Testboy GmbH, Německo. ® Testboy Profi III LED...
  • Page 215 úplnost údajů, vyobrazení a výkresů nepřebíráme žádnou záruku. Změny, tiskové chyby a chyby vyhrazeny. Likvidace Vážený zákazníku firmy Testboy, získáním našeho produktu máte možnost, přístroj po uplynutí doby jeho životnosti odevzdat na příslušné sběrné místo elektrického šrotu. Směrnice WEEE (2002/96/EC) reguluje zpětný odběr a recyklaci starých elektrických přístrojů.

  • Page 216: Testboy ® Profi Iii Led

    5-letá záruka Přístroje Testboy podléhají přísné kontrole kvality. Pokud by se během každodenní praxe přesto vyskytly závady funkce, poskytujeme záruku v délce 5 let (platná jen společně s fakturou). Výrobní nebo materiálové vady odstraníme bezplatně, pokud nám bude přístroj zaslán zpět bez známek...
  • Page 217 Upozornění Certifikát jakosti Všechny činnosti a procesy, prováděné v rámci firmy Testboy GmbH, ovlivňující kvalitu, jsou trvale kontrolovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že kontrolní zařízení a nástroje, používané během kalibrace, podléhají trvalé kontrole měřicích a testovacích zařízení.

  • Page 218: Obsluha

    Obsluha Obsluha ® Velmi vám děkujeme, že jste se rozhodli pro produkt Testboy Profi III LED, dvoupólovou zkoušečku napětí s LED indikací. Mohou být prováděny kontroly stejnosměrného napětí 6 V až 1400 V a střídavého napětí 6 V až 1000 V, polarity, smyslu otáčení pole a zkoušky průchodnosti až 50 k...

  • Page 219: Obecně

    (po krátké době se přístroj automaticky vypne funkcí "Auto Power Off“.) Pokud kontrolka LED nesvítí, nebo jen slabě, je nutné vyměnit baterie. Pokud by přístroj s novými bateriemi nefungoval, musí být chráněn před chybným používáním. ® Testboy Profi III LED...

  • Page 220: Kontrola Stejnosměrného Napětí

    Při určování fázového vodiče může být hodnověrnost indikace negativně ovlivněna např. izolujícími opatřeními na ochranu proti přímému dotyku, v nevýhodných polohách, například na dřevěných žebřících nebo na izolujících podlahových krytinách, při neuzemněném napětí, nebo také při nepříznivých světelných podmínkách. ® Testboy Profi III LED...

  • Page 221: Kontrola Točivého Pole (Max. 400 V)

    Test spouštění FI/RCD, PE (test ochranného vodiče) ® Testboy Profi III LED má zatížení, které umožňuje spuštění ochranného spínače FI/RCD pomocí dvou tlačítek (FI\RCD). Je kontrolováno FI/RCD (max. 30 mA) mezi fází a ochranným vodičem (max. 240 V). Kontrola se ®...

  • Page 222: Výměna Baterií

    Pro výměnu baterií je nutné otevřít přihrádku baterií na hlavním pouzdře. Povolte k tomu šrouby pomocí šroubováku. Při vkládání nových baterií dbejte na správnou polaritu. Opět zavřete a zašroubujte přihrádku baterií. Baterie nepatří do komunálního odpadu. I ve vašem okolí se nachází sběrné místo! ® Testboy Profi III LED...

  • Page 223: Technické Údaje

    Doba zapnutí 30 s zap \ 240 s vyp Zkouška průchodu 0...50 k proudu Druh krytí IP 65 Kategorie přepětí CAT IV 1000 V Zkušební norma IEC/EN 61243-3 Napájení 2x 1,5 V typ AAA Micro ® Testboy Profi III LED...
  • Page 224   Verificarea câmpului învârtitor (max. 400 V)   Verificare manuală   Iluminarea punctelor de măsurare   Verificare continuitate   Test de declanșare FI/RCD, PE (Test conductor de protecție)   Înlocuire baterii   Date tehnice   ® Testboy Profi III LED...

  • Page 225: Indicații

    AVERTIZARE Nu orientați raza de laser niciodată direct sau indirect prin suprafețe reflectorizante asupra ochiului. Radiația laserului poate cauza leziuni ireparabile ale ochiului. În cazul măsurătorilor în apropierea oamenilor, raza de laser trebuie deactivată. ® Testboy Profi III LED...

  • Page 226: Indicaţii De Siguranţă Generale

    Aparatele de măsură și accesoriile nu sunt jucării și nu au ce căuta în mâinile copiilor! În instituțiile comerciale trebuie respectate dispozițiile de prevenire a accidentelor ale uniunii asociației profesionale pentru instalații și echipamente electrice. ® Testboy Profi III LED...
  • Page 227 Înainte de punerea în funcțiune citiți complet instrucțiunile. Acest aparat este certificat CE și îndeplinește astfel directivele necesare. Ne rezervăm dreptul de a modifica specificațiile fără o notificare prealabilă © Testboy GmbH, Germania. ® Testboy Profi III LED...
  • Page 228 Testboy nu este responsabil pentru daunele, care rezultă din nerespectarea instrucțiunilor a modificărilor asupra produsului neautorizate de către Testboy sau a componentelor care nu au fost produse sau autorizate de către Testboy sunt cauzate sub influența alcoolului, drogurilor sau medicamentelor.

  • Page 229: Testboy ® Profi Iii Led

    5 ani garanţie Aparatele Testboy sunt supuse unui control sever al calității. În cazul în care în timpul utilizării zilnice apar totuși defecțiuni de funcționare, oferim o garanție de 5 ani (valabilă doar împreună cu factura). Defectele de fabricație sau material sunt eliminate gratuit de către noi, atâta timp cât aparatul ne este...
  • Page 230 Toate activitățile și procesele relevante pentru calitate, efectuate în cadrul Testboy GmbH sunt monitorizate permanent printr-un sistem de management al calității. Firma Testboy GmbH confirmă în plus că echipamentele de verificare și instrumentele utilizate în timpul calibrării sunt supuse unei monitorizării permanente a echipamentului de inspecție.

  • Page 231: Deservire

    50 k și teste FI/RCD. ® Testboy Profi III LED poate fi utilizat, datorită tipului ridicat de protecție (IP65) și la operațiuni dure. Indicații de siguranță V-ați decis pentru un aparat, care vă oferă o siguranță crescută. Pentru a asigura utilizarea sigură...

  • Page 232: Generalităţi

    Stand-by luminează "Rx/" portocaliu. Funcţie Pentru conectarea aparatului țineți vârfurile de verificare pur și simplu unul lângă altul. Înșurubarea resp. deșurubarea adaptoarelor vârfurilor de măsurare fac mai confortabilă măsurarea la prize. Afișajul tensiunii se face și fără baterii. ® Testboy Profi III LED...

  • Page 233: Autotest

    împotriva atingerii directe, în poziții nefavorabile, de exemplu pe scările de lemn sau pardoselile izolatoare, datorită unei tensiuni nepământate sau în caz de condiții de lumină nefavorabile. ® Testboy Profi III LED...

  • Page 234: Verificarea Câmpului Învârtitor (Max. 400 V)

    (pentru conectare țineți vârfurile de verificare unul lângă altul) Așezați vârfurile de verificare pe conductorul, siguranța etc. care urmează a fi verificate. La o rezistență de 0 - 50 k se aprinde LED-ul "Rx/" verde și este emis un semnal acustic. ® Testboy Profi III LED...

  • Page 235: Test De Declanșare Fi/Rcd, Pe (Test Conductor De Protecție)

    Test de declanșare FI/RCD, PE (Test conductor de protecție) ® Testboy Profi III LED posedă o sarcină, care permite declanșarea unui comutator de protecție FI/RCD cu ajutorul a două taste (FI\RCD). FI/RCD (max. 30 mA) este verificat între fază și conductor de protecție (max.

  • Page 236: Date Tehnice

    30 s pornire \ 240 s oprire Verificare continuitate 0...50 k Tip protecţie IP 65 Categorie supratensiune CAT IV 1000 V Normă de verificare IEC/EN 61243-3 Alimentarea cu tensiune 2x 1,5 V tip AAA Micro ® Testboy Profi III LED...
  • Page 240 Testboy GmbH Tel: +49 4441 89112-10 Elektrotechnische Spezialfabrik Fax: +49 4441 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
