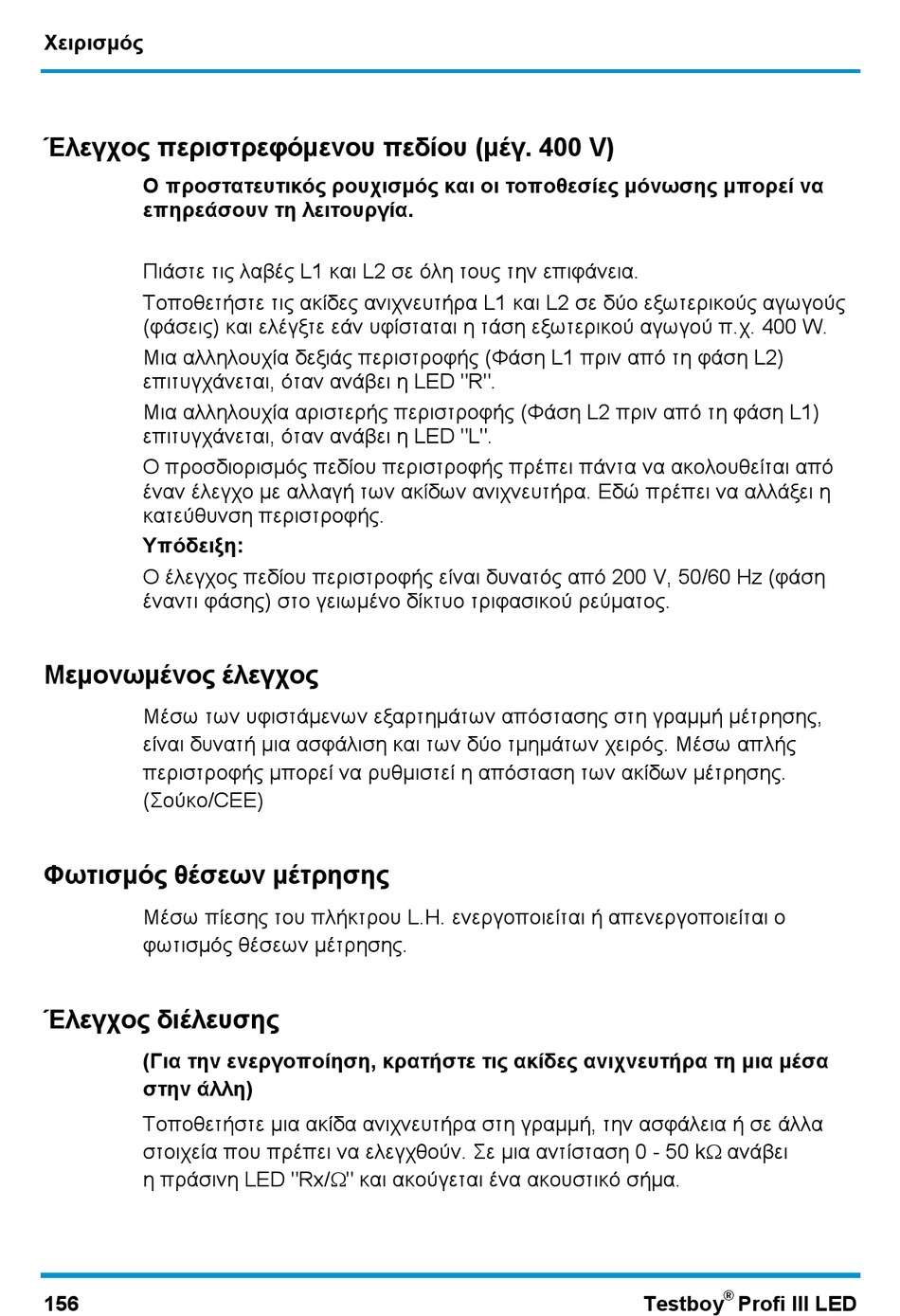

Χειρισμός
Έλεγχος περιστρεφόμενου πεδίου (μέγ. 400 V)
Ο προστατευτικός ρουχισμός και οι τοποθεσίες μόνωσης μπορεί να
επηρεάσουν τη λειτουργία.
Πιάστε τις λαβές L1 και L2 σε όλη τους την επιφάνεια.
Τοποθετήστε τις ακίδες ανιχνευτήρα L1 και L2 σε δύο εξωτερικούς αγωγούς
(φάσεις) και ελέγξτε εάν υφίσταται η τάση εξωτερικού αγωγού π.χ. 400 W.
Μια αλληλουχία δεξιάς περιστροφής (Φάση L1 πριν από τη φάση L2)
επιτυγχάνεται, όταν ανάβει η LED "R".
Μια αλληλουχία αριστερής περιστροφής (Φάση L2 πριν από τη φάση L1)
επιτυγχάνεται, όταν ανάβει η LED "L".
Ο προσδιορισμός πεδίου περιστροφής πρέπει πάντα να ακολουθείται από
έναν έλεγχο με αλλαγή των ακίδων ανιχνευτήρα. Εδώ πρέπει να αλλάξει η
κατεύθυνση περιστροφής.
Υπόδειξη:
Ο έλεγχος πεδίου περιστροφής είναι δυνατός από 200 V, 50/60 Hz (φάση
έναντι φάσης) στο γειωμένο δίκτυο τριφασικού ρεύματος.
Μεμονωμένος έλεγχος
Μέσω των υφιστάμενων εξαρτημάτων απόστασης στη γραμμή μέτρησης,
είναι δυνατή μια ασφάλιση και των δύο τμημάτων χειρός. Μέσω απλής
περιστροφής μπορεί να ρυθμιστεί η απόσταση των ακίδων μέτρησης.
(Σούκο/CEE)
Φωτισμός θέσεων μέτρησης
Μέσω πίεσης του πλήκτρου L.H. ενεργοποιείται ή απενεργοποιείται ο
φωτισμός θέσεων μέτρησης.
Έλεγχος διέλευσης
(Για την ενεργοποίηση, κρατήστε τις ακίδες ανιχνευτήρα τη μια μέσα
στην άλλη)
Τοποθετήστε μια ακίδα ανιχνευτήρα στη γραμμή, την ασφάλεια ή σε άλλα
στοιχεία που πρέπει να ελεγχθούν. Σε μια αντίσταση 0 - 50 k ανάβει
η πράσινη LED "Rx/" και ακούγεται ένα ακουστικό σήμα.
