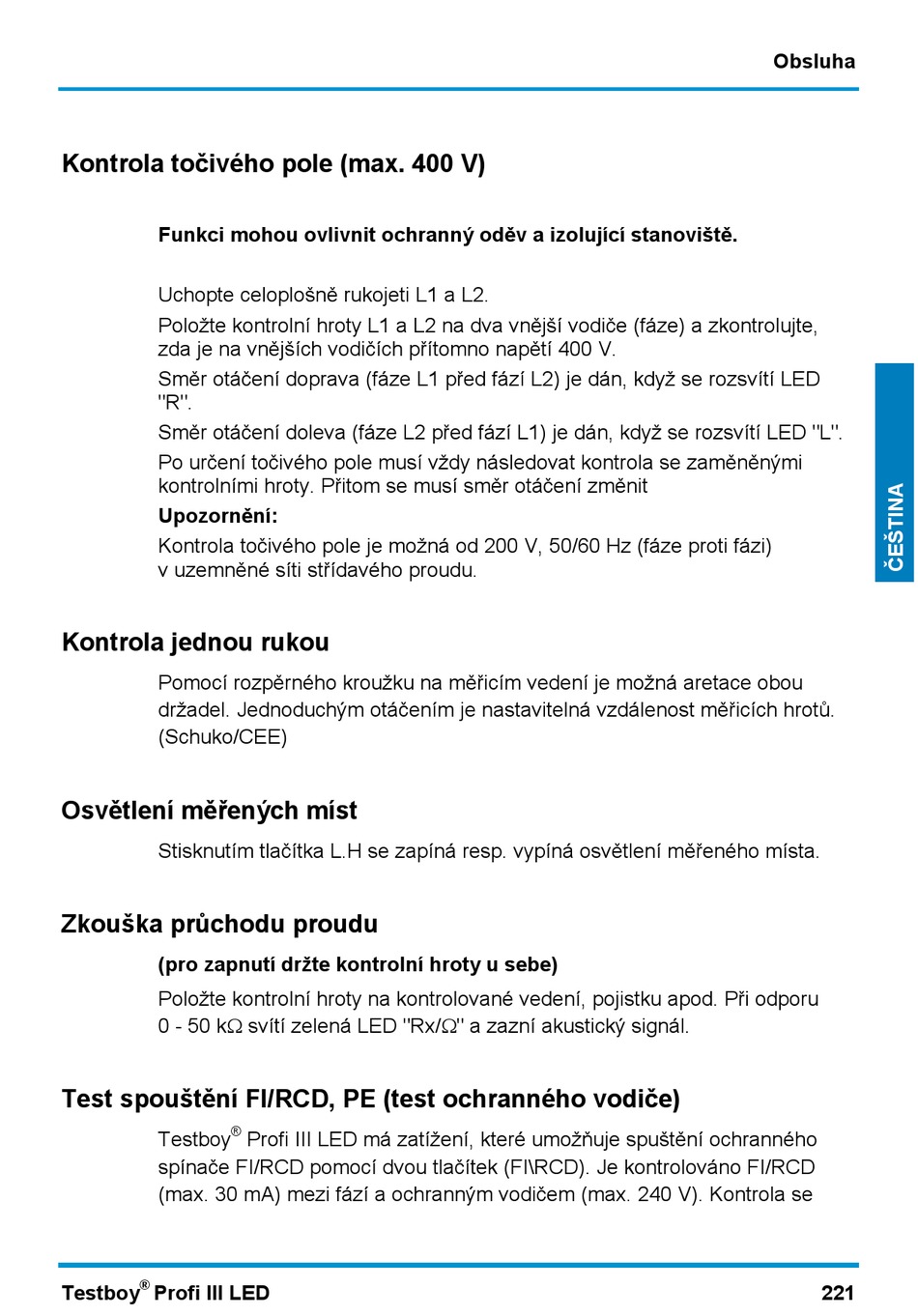

Kontrola točivého pole (max. 400 V)
Funkci mohou ovlivnit ochranný oděv a izolující stanoviště.
Uchopte celoplošně rukojeti L1 a L2.
Položte kontrolní hroty L1 a L2 na dva vnější vodiče (fáze) a zkontrolujte,
zda je na vnějších vodičích přítomno napětí 400 V.
Směr otáčení doprava (fáze L1 před fází L2) je dán, když se rozsvítí LED
"R".
Směr otáčení doleva (fáze L2 před fází L1) je dán, když se rozsvítí LED "L".
Po určení točivého pole musí vždy následovat kontrola se zaměněnými
kontrolními hroty. Přitom se musí směr otáčení změnit
Upozornění:
Kontrola točivého pole je možná od 200 V, 50/60 Hz (fáze proti fázi)
v uzemněné síti střídavého proudu.

Kontrola jednou rukou

Pomocí rozpěrného kroužku na měřicím vedení je možná aretace obou
držadel. Jednoduchým otáčením je nastavitelná vzdálenost měřicích hrotů.
(Schuko/CEE)
Osvětlení měřených míst
Stisknutím tlačítka L.H se zapíná resp. vypíná osvětlení měřeného místa.
Zkouška průchodu proudu
(pro zapnutí držte kontrolní hroty u sebe)
Položte kontrolní hroty na kontrolované vedení, pojistku apod. Při odporu
0 - 50 k svítí zelená LED "Rx/" a zazní akustický signál.
Test spouštění FI/RCD, PE (test ochranného vodiče)
®
Testboy
spínače FI/RCD pomocí dvou tlačítek (FI\RCD). Je kontrolováno FI/RCD
(max. 30 mA) mezi fází a ochranným vodičem (max. 240 V). Kontrola se
®
Testboy Profi III LED
Profi III LED má zatížení, které umožňuje spuštění ochranného
Obsluha
221
