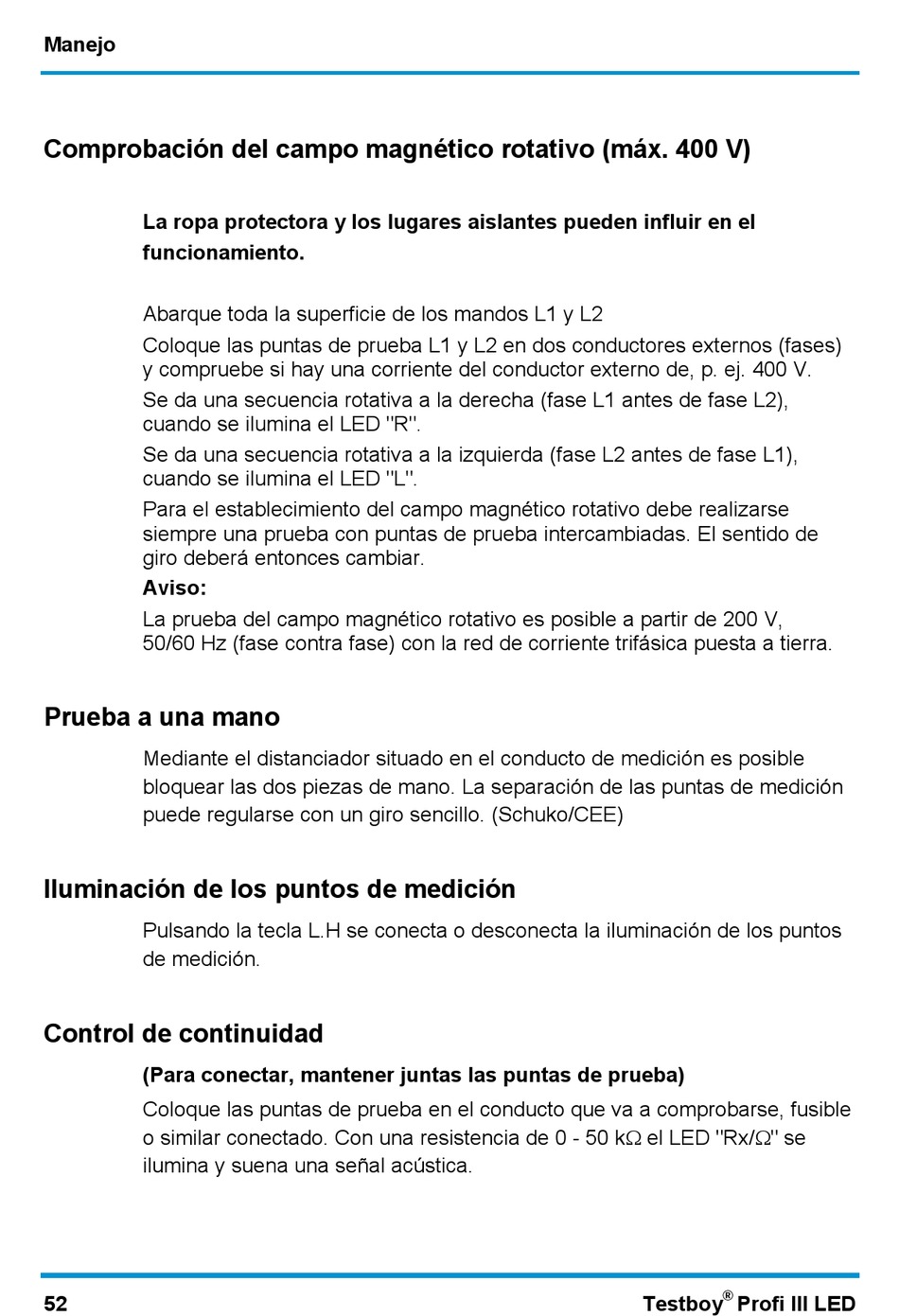

Manejo
Comprobación del campo magnético rotativo (máx. 400 V)
La ropa protectora y los lugares aislantes pueden influir en el
funcionamiento.
Abarque toda la superficie de los mandos L1 y L2
Coloque las puntas de prueba L1 y L2 en dos conductores externos (fases)
y compruebe si hay una corriente del conductor externo de, p. ej. 400 V.
Se da una secuencia rotativa a la derecha (fase L1 antes de fase L2),
cuando se ilumina el LED "R".
Se da una secuencia rotativa a la izquierda (fase L2 antes de fase L1),
cuando se ilumina el LED "L".
Para el establecimiento del campo magnético rotativo debe realizarse
siempre una prueba con puntas de prueba intercambiadas. El sentido de
giro deberá entonces cambiar.
Aviso:
La prueba del campo magnético rotativo es posible a partir de 200 V,
50/60 Hz (fase contra fase) con la red de corriente trifásica puesta a tierra.
Prueba a una mano
Mediante el distanciador situado en el conducto de medición es posible
bloquear las dos piezas de mano. La separación de las puntas de medición
puede regularse con un giro sencillo. (Schuko/CEE)
Iluminación de los puntos de medición
Pulsando la tecla L.H se conecta o desconecta la iluminación de los puntos
de medición.
Control de continuidad
(Para conectar, mantener juntas las puntas de prueba)
Coloque las puntas de prueba en el conducto que va a comprobarse, fusible
o similar conectado. Con una resistencia de 0 - 50 k el LED "Rx/" se
ilumina y suena una señal acústica.
