Montage-Anschluss-Anleitung IDENT-KEY Bedienteile
6.

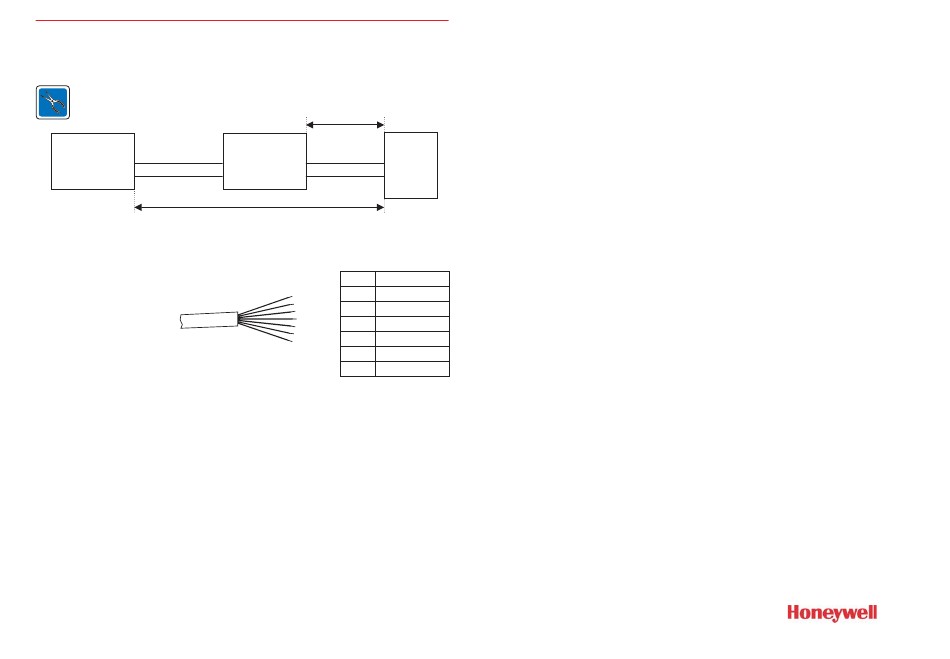

Anschlusshinweise / Erdung

Bitte beachten:
Unter der Voraussetzung, dass der Betriebsspannungsverlust von 0,5 V DC (siehe
Zeichnung) nicht überschritten wird, kann das IDENT-KEY Bedienteil bis zu 100 m von
der Auswerteeinheit entfernt montiert werden.
Einbruchmelder-
zentrale
+U_b
0V
max. Beriebsspannungsverlust = 0,5 V
Erdung:
Die Erdung erfolgt über die Abschirmung der Zuleitungen. Hierzu muss in der Auswerteeinheit der
Schirm der Bedienteil-Zuleitung mit dem Schirm der Leitung zur Einbruchmelderzentrale ver-
bunden werden.
7.

Anschlussplan

8.

Technische Daten

Betriebsnennspannung U_b
Betriebsspannungsbereich
Stromaufnahme (Art.-Nr. 022194)
Stromaufnahme (Art.-Nr. 022195.10)
zusätzliche Stromaufnahme:
beim Lesevorgang
jede LED
Summer
Betriebstemperaturbereich
Lagerungstemperaturbereich
Schutzklasse nach DIN 40 050
Umweltklasse gemäß VdS
Farbe
Länge das Anschlusskabels
Leseabstand
Bei ungünstigem Montagegrund (z.B. Metall) kann sich die Reichweite verringern.
Die IK-Bedienteile 022194 und 022195.10 entsprechen bei bestimmungsgemäßer Anwendung den
grundlegenden Anforderungen gemäß Artikel 3 der R&TTE-Richtlinie 1999/5/EG.
Die EG-Konformitätserklärung steht auf unserer Homepage im Service/Downloadbereich zum
Download bereit.
max. 100 m
IDENT-KEY
Auswerteeinheit
Bedienteil
+U_b
+U_b
+U_b
0V
0V
0V
weiß
U_b 0V
braun
U_b +12V DC
ws
br
grün
Freigabe
gn
ge
gelb
Daten
gr
rs
grau
LED Alarm
bl
rosa
Summer
blau
LED unscharf
12 V DC
10 V bis 15 V DC
4 mA
5,5 mA
40 mA
10 mA
75 mA
-20 °C bis +50 °C
-30 °C bis +60 °C
IP 65
III
grauweiß (ähnlich RAL 9002)
6 m
bis 6 cm (Schlüsselkappe)
bis 8 cm (Schlüsselanhänger)
bis 12 cm (ID-Karte)
9
Honeywell Security Deutschland
Novar GmbH
Johannes-Mauthe-Straße 14
D-72458 Albstadt
www.honeywell.com/security/de
info.security.de@honeywell.com
P00624-10-002-05
09.03.2006
© 2006 Novar GmbH
