Important : Les longueurs d'ajustement indiquées tiennent compte de la position de la gorge de mise en
place du joint profilé. Le regard d'alimentation VS et la rallonge VS DN400 ne peuvent donc être raccour-
cis uniquement selon les indications.

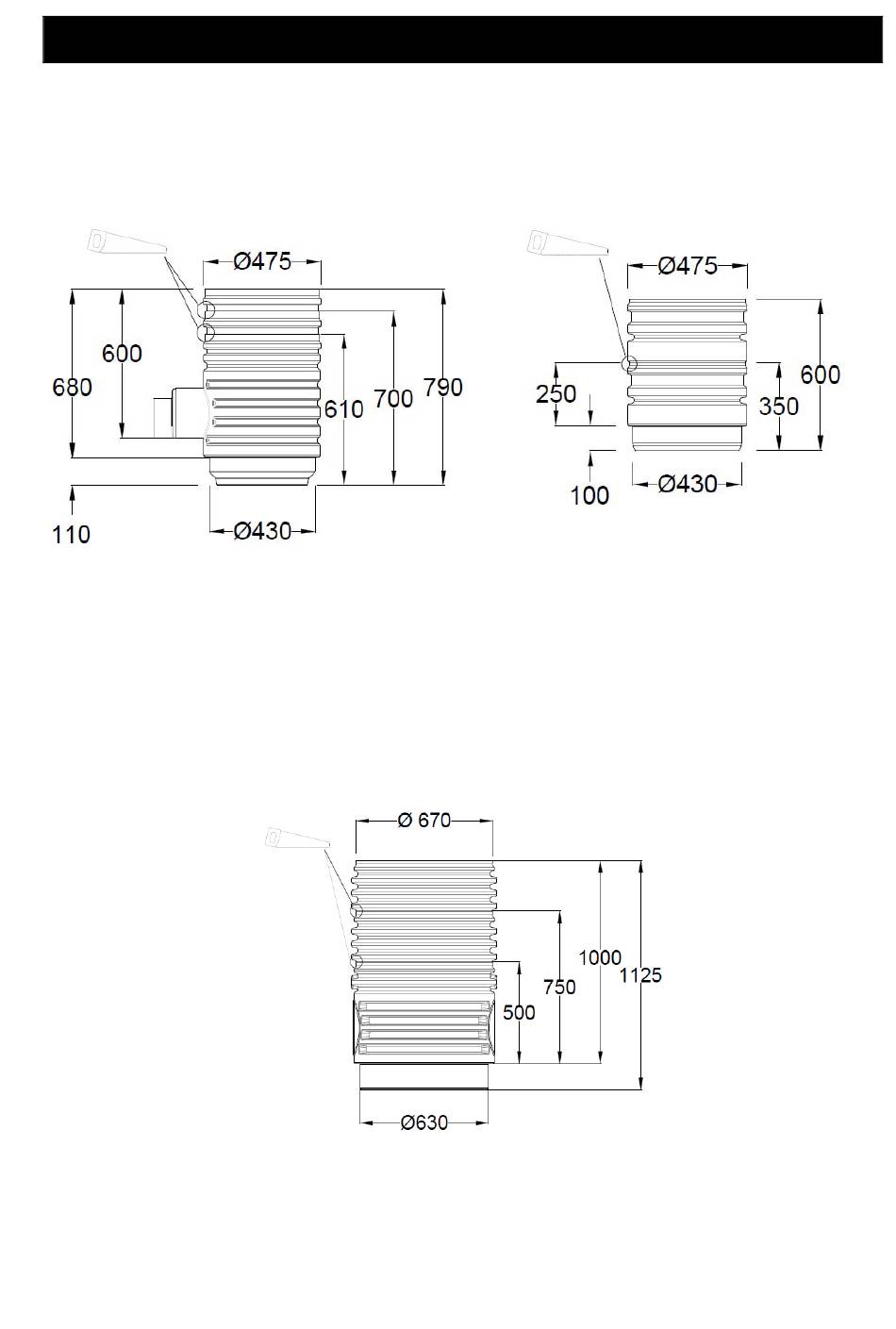

Regard d'alimentation VS DN 400
Longueur utile : 500 / 590 / 680 mm

5.3.2 Ajustement de la rallonge VS 1 000 DN 600

La rallonge 1 000 DN 600 est ajustable suivant la profondeur de l'installation.
Important : Les longueurs d'ajustement indiquées tiennent compte de la position de la gorge de mise en
place du joint profilé. La rallonge VS 1000 DN 600 ne peut donc être raccourcie uniquement selon les
indications.
5. Installation et montage
330339
Rallonge VS 1 000 DN 600
371015 / 371016
Longueur utile : 500 / 750 / 1 000 mm
Rallonge pour regard VS DN 400
Longueur utile : 250 / 500 mm
38 / 56
330341
