5. Instalación y montaje
Importante: Las longitudes de ajuste tienen en cuenta el asiento necesario de la junta perfilada. El
módulo de entrada y el elemento intermedio no pueden ser ajustados arbitrariamente.

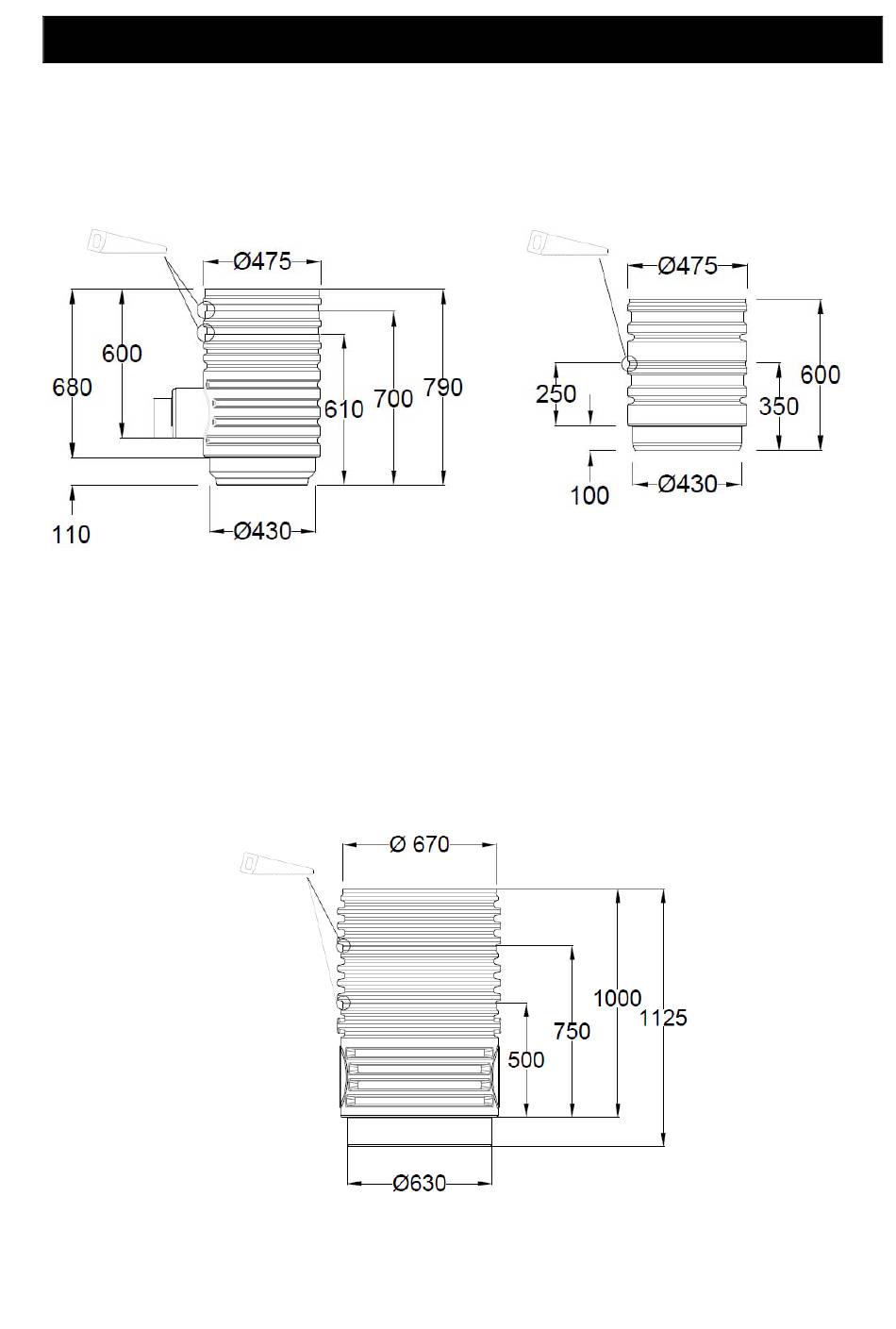

Módulo de entrada VS DN 400 Elemento intermedio VS DN 400
330339 330341
Longitud efectiva: 500/ 590/ 680 mm Longitud efectiva: 250/ 500 mm

5.3.2 Elemento intermedio VS 1000 DN 600 ajustable

La profundidad de instalación óptima puede lograrse ajustando el elemento intermedio 1000 DN 600.
Importante: Las longitudes de ajuste tienen en cuenta el asiento necesario de la junta perfilada. El
elemento intermedio no puede ser ajustado arbitrariamente.
Elemento intermedio VS 1000 DN 600
371015/ 371016
Longitud efectiva: 500/ 750/ 1000 mm
