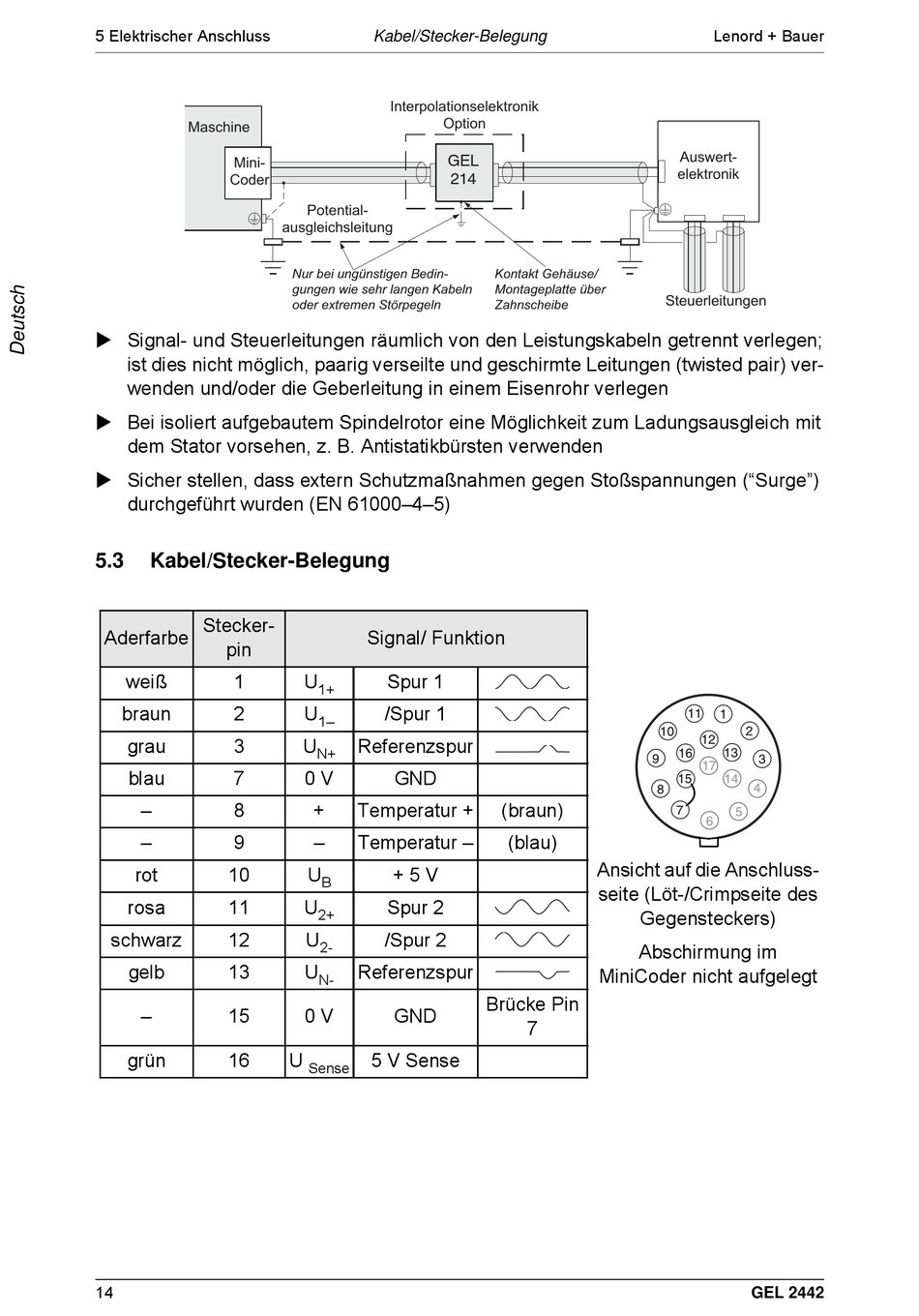

5 Elektrischer Anschluss
Maschine
Mini-
Coder
 Signal- und Steuerleitungen räumlich von den Leistungskabeln getrennt verlegen;
ist dies nicht möglich, paarig verseilte und geschirmte Leitungen (twisted pair) ver-
wenden und/oder die Geberleitung in einem Eisenrohr verlegen
 Bei isoliert aufgebautem Spindelrotor eine Möglichkeit zum Ladungsausgleich mit
dem Stator vorsehen, z. B. Antistatikbürsten verwenden
 Sicher stellen, dass extern Schutzmaßnahmen gegen Stoßspannungen ("Surge")
durchgeführt wurden (EN 61000–4–5)
5.3

Kabel/Stecker-Belegung

Stecker-
Aderfarbe
pin
weiß 1
braun 2
grau 3
blau 7
– 8
– 9
rot 10
rosa 11
schwarz 12
gelb 13
– 15
grün 16
14
Kabel/Stecker-Belegung
Interpolationselektronik
Option
GEL
214
Potential-
ausgleichsleitung
Nur bei ungünstigen Bedin-
gungen wie sehr langen Kabeln
oder extremen Störpegeln
Signal/ Funktion
U Spur 1
1+
U /Spur 1
1–
U Referenzspur
N+
0 V GND
+ Temperatur +
– Temperatur –
U + 5 V
B
U Spur 2
2+
U /Spur 2
2-
U Referenzspur
N-
0 V GND
U 5 V Sense
Sense
Kontakt Gehäuse/
Montageplatte über
Zahnscheibe
(braun)
(blau)
Ansicht auf die Anschluss-
seite (Löt-/Crimpseite des
Gegensteckers)
Abschirmung im
MiniCoder nicht aufgelegt
Brücke Pin
7
Lenord + Bauer
Auswert-
elektronik
Steuerleitungen
GEL 2442
