4 Handhabungshinweise

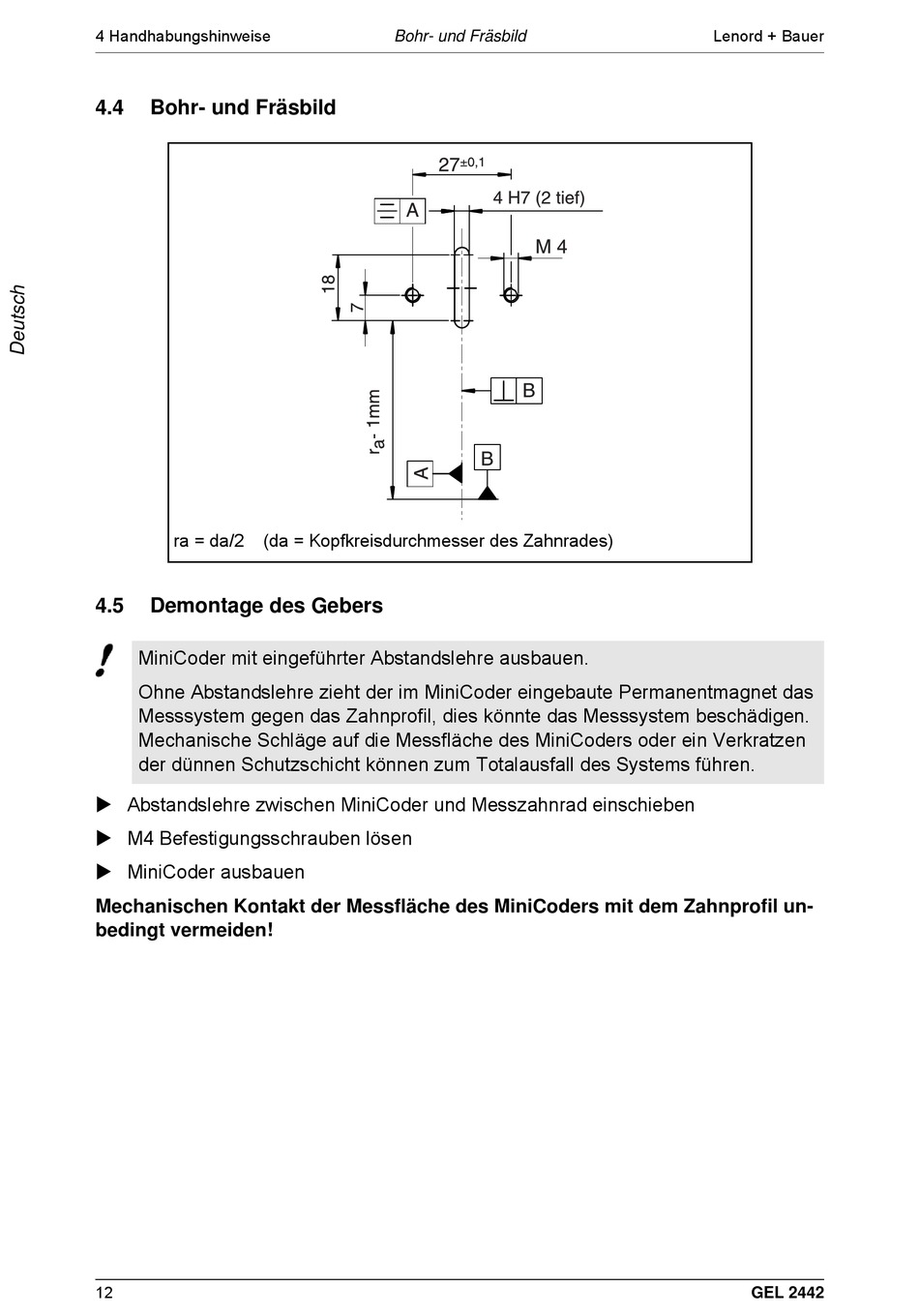

4.4 Bohr- und Fräsbild
ra = da/2 (da = Kopfkreisdurchmesser des Zahnrades)
4.5

Demontage des Gebers

MiniCoder mit eingeführter Abstandslehre ausbauen.
Ohne Abstandslehre zieht der im MiniCoder eingebaute Permanentmagnet das
Messsystem gegen das Zahnprofil, dies könnte das Messsystem beschädigen.
Mechanische Schläge auf die Messfläche des MiniCoders oder ein Verkratzen
der dünnen Schutzschicht können zum Totalausfall des Systems führen.
 Abstandslehre zwischen MiniCoder und Messzahnrad einschieben
 M4 Befestigungsschrauben lösen
 MiniCoder ausbauen
Mechanischen Kontakt der Messfläche des MiniCoders mit dem Zahnprofil un-
bedingt vermeiden!
12
