4 Handhabungshinweise
 Sensor-Montagefläche und Schirmanschlussfläche gründlich reinigen. Auf elektri-
sche Leitfähigkeit achten, auch bei den verwendeten Montageschrauben!
 MiniCoder mit Abstandslehre vorsichtig in die Maschine einsetzen
 MiniCoder symmetrisch zum Zahnrad ausrichten.
Bohr- und Fräsbild beachten! (siehe
Unsymmetrien führen zu Messfehlern!
 MiniCoder mit 2 Befestigungsschrauben M4 mit Federring und - wenn möglich - mit
Unterlegscheibe leicht anschrauben
 Messabstand justieren (siehe Abschnitt „Geberjustage" weiter unten)
 Schrauben mit einem Anzugsmoment von max. 60 Ncm festziehen
 Abstandslehre nach erfolgter Montage abziehen und für eine spätere Demontage
oder Nachjustage des Gebers aufbewahren
 Kabel sicher verlegen und fixieren
4.3

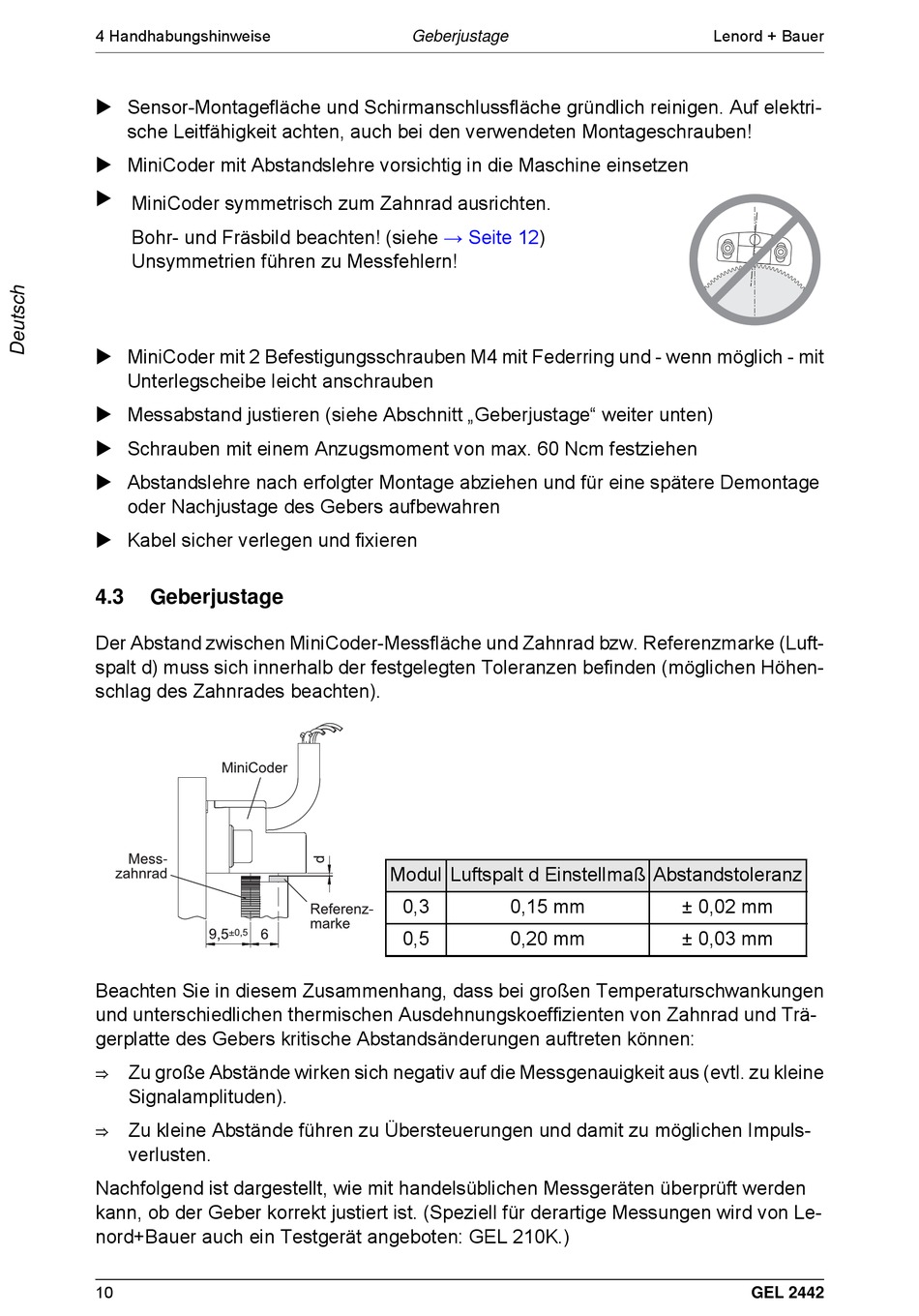

Geberjustage

Der Abstand zwischen MiniCoder-Messfläche und Zahnrad bzw. Referenzmarke (Luft-
spalt d) muss sich innerhalb der festgelegten Toleranzen befinden (möglichen Höhen-
schlag des Zahnrades beachten).
Beachten Sie in diesem Zusammenhang, dass bei großen Temperaturschwankungen
und unterschiedlichen thermischen Ausdehnungskoeffizienten von Zahnrad und Trä-
gerplatte des Gebers kritische Abstandsänderungen auftreten können:
⇒ Zu große Abstände wirken sich negativ auf die Messgenauigkeit aus (evtl. zu kleine
Signalamplituden).
⇒ Zu kleine Abstände führen zu Übersteuerungen und damit zu möglichen Impuls-
verlusten.
Nachfolgend ist dargestellt, wie mit handelsüblichen Messgeräten überprüft werden
kann, ob der Geber korrekt justiert ist. (Speziell für derartige Messungen wird von Le-
nord+Bauer auch ein Testgerät angeboten: GEL 210K.)
10
Geberjustage
→ Seite 12)
Modul Luftspalt d Einstellmaß Abstandstoleranz
0,3 0,15 mm
0,5 0,20 mm
Lenord + Bauer
± 0,02 mm
± 0,03 mm
GEL 2442
