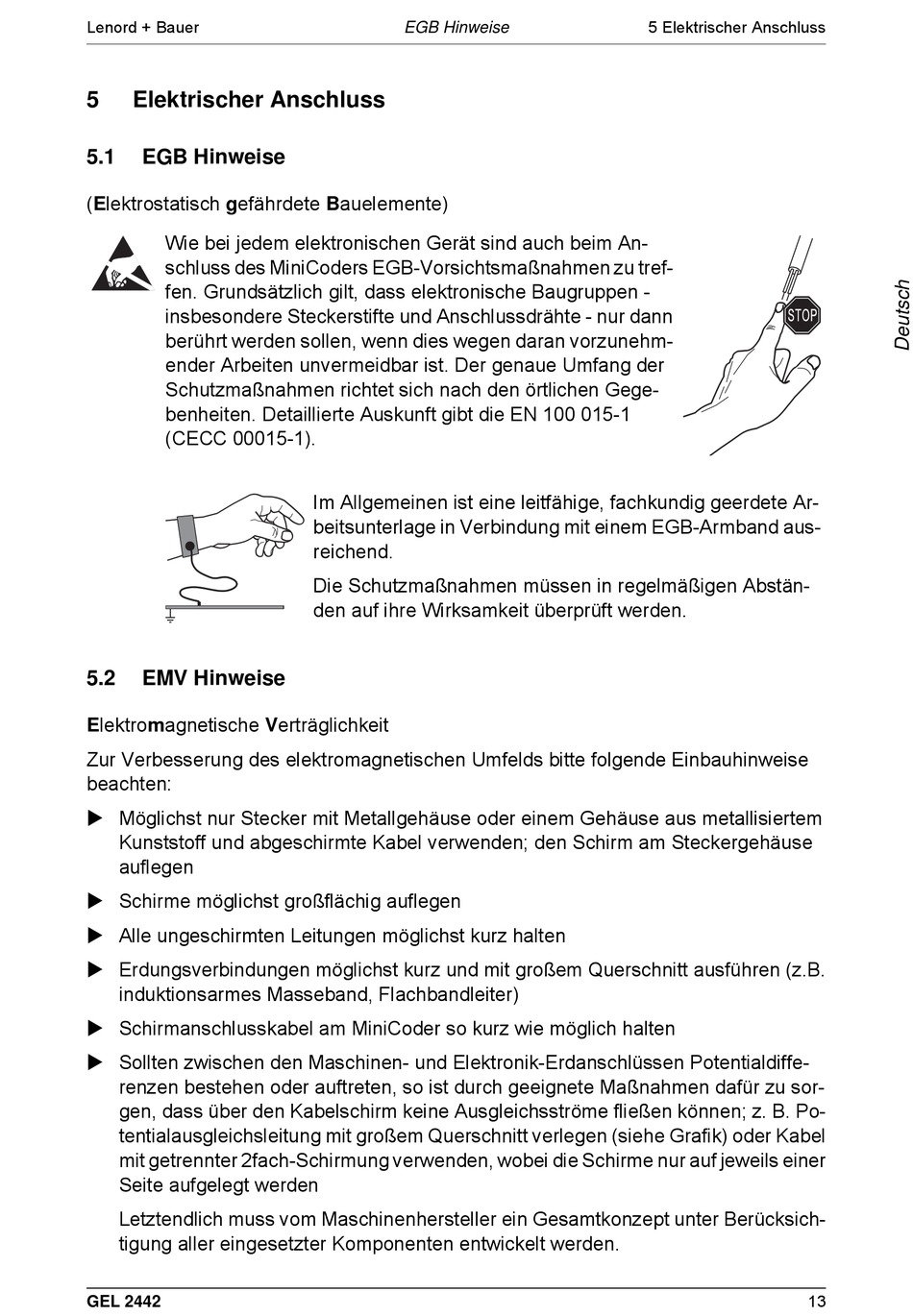

5

Elektrischer Anschluss

5.1

EGB Hinweise

(Elektrostatisch gefährdete Bauelemente)
Wie bei jedem elektronischen Gerät sind auch beim An-
schluss des MiniCoders EGB-Vorsichtsmaßnahmen zu tref-
fen. Grundsätzlich gilt, dass elektronische Baugruppen -
insbesondere Steckerstifte und Anschlussdrähte - nur dann
berührt werden sollen, wenn dies wegen daran vorzunehm-
ender Arbeiten unvermeidbar ist. Der genaue Umfang der
Schutzmaßnahmen richtet sich nach den örtlichen Gege-
benheiten. Detaillierte Auskunft gibt die EN 100 015-1
(CECC 00015-1).
5.2

EMV Hinweise

Elektromagnetische Verträglichkeit
Zur Verbesserung des elektromagnetischen Umfelds bitte folgende Einbauhinweise
beachten:
 Möglichst nur Stecker mit Metallgehäuse oder einem Gehäuse aus metallisiertem
Kunststoff und abgeschirmte Kabel verwenden; den Schirm am Steckergehäuse
auflegen
 Schirme möglichst großflächig auflegen
 Alle ungeschirmten Leitungen möglichst kurz halten
 Erdungsverbindungen möglichst kurz und mit großem Querschnitt ausführen (z.B.
induktionsarmes Masseband, Flachbandleiter)
 Schirmanschlusskabel am MiniCoder so kurz wie möglich halten
 Sollten zwischen den Maschinen- und Elektronik-Erdanschlüssen Potentialdiffe-
renzen bestehen oder auftreten, so ist durch geeignete Maßnahmen dafür zu sor-
gen, dass über den Kabelschirm keine Ausgleichsströme fließen können; z. B. Po-
tentialausgleichsleitung mit großem Querschnitt verlegen (siehe Grafik) oder Kabel
mit getrennter 2fach-Schirmung verwenden, wobei die Schirme nur auf jeweils einer
Seite aufgelegt werden
Letztendlich muss vom Maschinenhersteller ein Gesamtkonzept unter Berücksich-
tigung aller eingesetzter Komponenten entwickelt werden.
GEL 2442
EGB Hinweise
Im Allgemeinen ist eine leitfähige, fachkundig geerdete Ar-
beitsunterlage in Verbindung mit einem EGB-Armband aus-
reichend.
Die Schutzmaßnahmen müssen in regelmäßigen Abstän-
den auf ihre Wirksamkeit überprüft werden.
5 Elektrischer Anschluss
13
