KÄYTTÖOHJEET
MANUAL

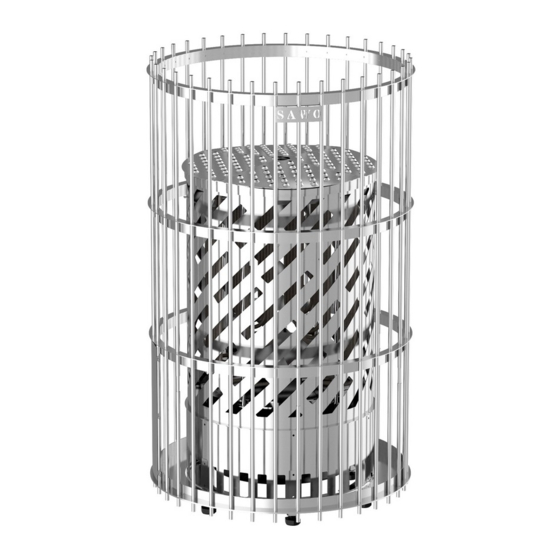

ORION HEATER
ORN-90NS
ORN-105NS
ORN-120NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
Advertisement
Table of Contents
Related Manuals for Sawo ORION Series
Summary of Contents for Sawo ORION Series
- Page 1 ORN-105NS ORN-120NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. SÄHKÖKIUAS | ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvallisuusohjeet ................4 Käyttäjälle ..................4 Asentajalle ..................6 Kiukaan asennus ................8 Kytkentäkaavio ................11 Anturin sijainti (NS-mallit) ............. 13 Kiuaskivet ..................14 Kivien ladonta kiukaaseen ............. 14 Saunahuoneen lämmitys ............... 16 Ilmanvaihto ................. 18 Eristys ..................18 Saunan huolto ................20 Vianetsintä... - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user ..................5 For technicians ................7 Heater installation ................9 Electrical diagram ................. 11 Sensor location (NS-MODELS) ............13 Heater stones ................15 Loading stones into the heater ............. 15 Heating of the sauna room ............17 Air ventilation ................
-
Page 4: Turvallisuusohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy- siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu 9). • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asennus
KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (kts. sivu 9) sekä kuutiotilavuuksia (kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla. -
Page 9: Heater Installation
HEATER IN INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 30). Do not install the heater to the floor or wall niche. - Page 10 Kytke kiuas sähköverkkoon vastustelineen alta. Helpottaaksesi huoltotoimenpiteitä varaa vähintään 3 metriä pitkä johto. Kierrä johto rullalle kiukaan pohjaosaan ja kiinnitä vastusteline paikalleen. Seuraa alla olevia ohjeita kiukaan asennuksessa. Connect the mains power to the bottom of the heating element holder. Leave at least 3 meters long of wire for easy maintenance.
-
Page 11: Kytkentäkaavio
KYTKENTÄKAAVIO ELECTRICAL DIAGRAM Control Unit HEATING SYSTEM SAUNA Control CONTROL UNIT Unit POWER DISTRIBUTION 400V 3N~ 50/60Hz SAUNA CONTROL UNIT TERMINAL 1 TERMINAL 2 SAV-105NS 4.5kW TERMINAL SAV-120NS 9,0 kW ORN-90NS 400V 3N~ 50/60Hz TERMINAL 1 9,0 kW 10,5 kW ORN-105NS 400V 3N~ 50/60Hz... - Page 12 HUOM! NOTE! 2m pidempien kaapeleiden By cables longer than 2m, you have to poikkileikkauksen tulee täyttää EVU:n assign the cable cross section to VDE määrittämä VDE0100 standardi. 0100 respective to EVU. MALLI TERMINAALI 1 TERMINAALI 2 TERMINAALIT 1 & 2 (kW) (kW) MODEL...
-
Page 13: Anturin Sijainti (Ns-Mallit)
ANTURIN SIJAINTI (NS-MALLIT) SENSOR LOCATION (NS-MODELS) HUOM! NOTE! When using a separate control with the heater Jos kiukaassasi on erillinen ohjauskeskus, the temperature sensor with safety fuse, (which tulee ylikuumenemistä ehkäisevä lämpötila- prevents the heater from overheating) must always anturi asentaa kattoon kohtisuorasti kiukaan be installed in the ceiling directly above the center keskiosasta, huolimatta ohjauskeskuksen of the heater even if the control unit’s manual... -
Page 14: Kiuaskivet
KIUASKIVET Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen. Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita. Tarvittava kivimäärä... -
Page 15: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 16: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 17: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 18: Ilmanvaihto
ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä... -
Page 19: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 20: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 21: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 22: Vianetsintä
VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NI- JA NS-MALLIT: • Onko kiuas laitettu päälle ohjauskeskuksesta? • Onko tavoitelämpötila säädetty saunan lämpötilaa korkeammaksi? • Onko kiukaan pääkytkin päällä? Ni-malleissa kytkin sijaitsee kiukaan alaosassa ja Ns-malleissa tehoyksikössä • Ovatko kytkintaulun sulakkeet ehjät ja toiminnassa? Sulakkeen laukeamisen syy tulee aina selvittää... -
Page 23: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NS- AND NI-MODELS: • Is the control unit ON? • Is the set temperature higher than the temperature inside the sauna room? • Is the main switch ON? In Ni-models, main switch is located at the bottom of the heater, and in NS-models it is on the power control. -
Page 24: Tekniset Tiedot
TEKNISET TIEDOT TECHNICAL DATA KIUASMALLI VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON KIVET OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS KORKEUS HEATER HEATING ELEMENT SAUNA ROOM SUPPLY SIZE OF HEATER SIZE OF WIRE STONES CONTROL FUSE TYPE VOLTAGE WIDTH DEPTH HEIGHT MODEL Terminal (mm) - Page 25 HP03-002 SAV150 1,5kW HP03-003 SAV200 2,0kW HP01-008 HP03-022 HP01-066 HP04-007 HP01-022-B1 HP03-004 HP41-009 ENGLISH...
- Page 26 SUOMI...
- Page 27 ENGLISH...
- Page 28 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
