Lovato T-FIRE MODUL Assembling Instructions And Maintenance page 8

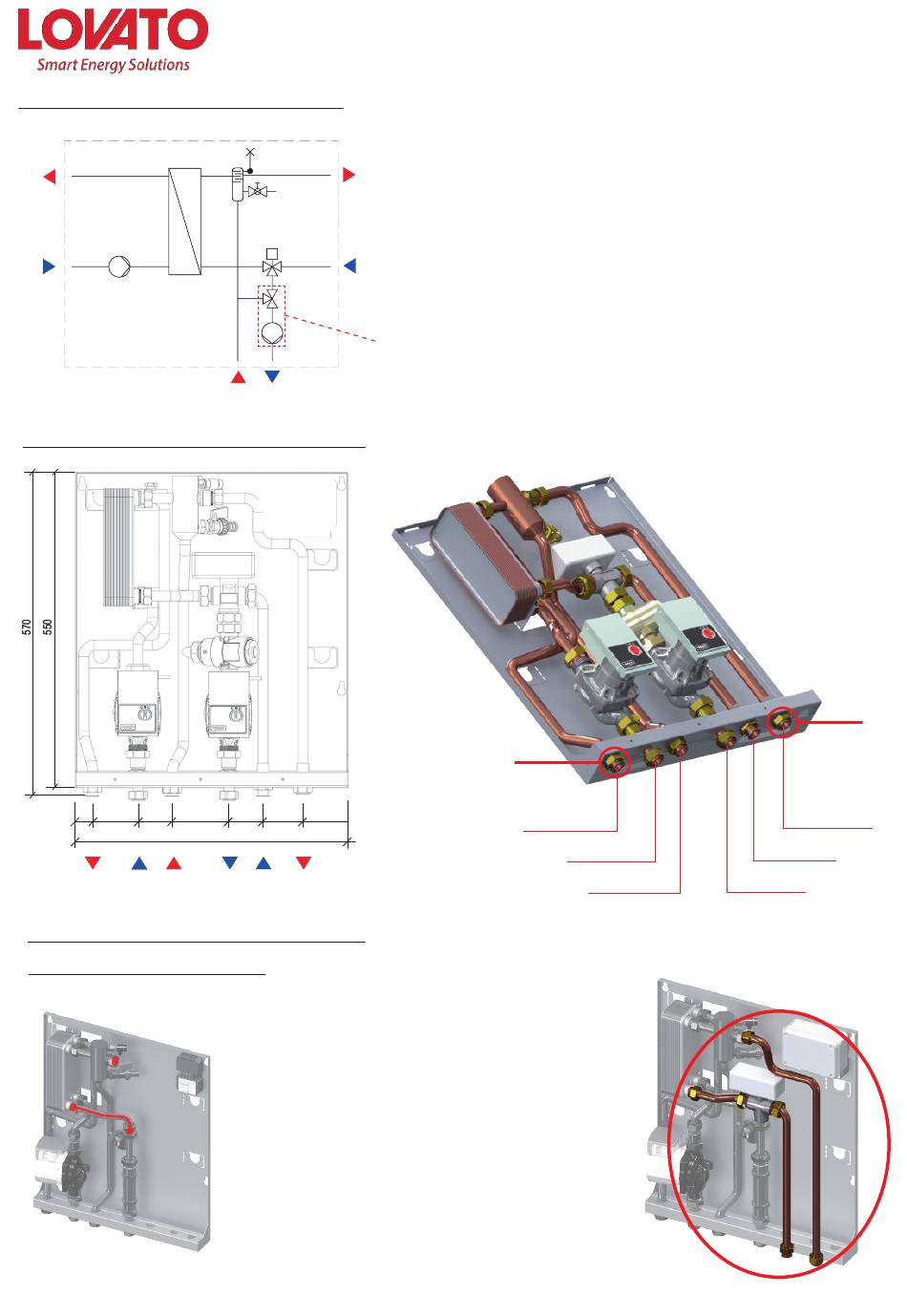

SCHEMA IDRAULICO CON KIT CARICO BOLLITORE SANITARIO
MI
3
RI
1
DIMENSIONI E RACCORDI MODULO CON KIT CARICO BOLLITORE DIMENSIONI E RACCORDI MODULO CON KIT CARICO BOLLITORE
30 30 80 80 60 60
MI MI RI RI IP IP
¾" F ¾" F ¾" F ¾" F ¾" F ¾" F
Installazione accessori (solo se ordinati in un secondo momento)
T-FIRE MODUL con kit CARICO BOLLITORE "B"
2
1
1
4
5
6
2
IP UP
60 60
100 100 70 70 80 80
480 480
UP UP RB RB MB MB
¾" F ¾" F ¾" F ¾" F ¾" F ¾" F
a - Intercettare il modulo T-FIRE attraverso gli appositi rubinetti di
intercettazione (forniti separatamente)
b - Svitare i tappi rif. 1 come da figura e rimuovere il tubo facendo
attenzione alla fuoriuscita di eventuale acqua residua all'interno
del modulo.
c - Rimuovere il tappo rif. 2.
d - Collegare il kit "B" (rif. 3) per bollitore sanitario con le guarnizioni
a corredo ed avvitare le calotte a tenuta.
e - Controllare la tenuta idraulica del modulo.
f - Collegare il servomotore della valvola deviatrice alla morsettiera
del modulo (vedi paragrafo - collegamento elettrico).
g - Dare tensione al modulo.
h - Verificare il corretto funzionamento del circuito.
MB
1 Circolatore di RISCALDAMENTO;
2
Circolatore PRIMARIO;
3 Scambiatore di calore a piastre inox saldobrasate (primario);
4 Sistema di degasazione / defangazione con rubinetto di scarico e
valvola di sfiato aria manuale;
5 Valvola deviatrice a 3 vie con servomotore;
RB
6
Valvola anticondensa;
Accessori
F 3/4"
Mandata impianto
Installazione, uso e manutenzione
Ritorno impianto
Ingresso primario
F 3/4"
Mandata bollitore
Ritorno bollitore
Uscita primario
3
8
