Lovato T-FIRE MODUL Assembling Instructions And Maintenance page 11

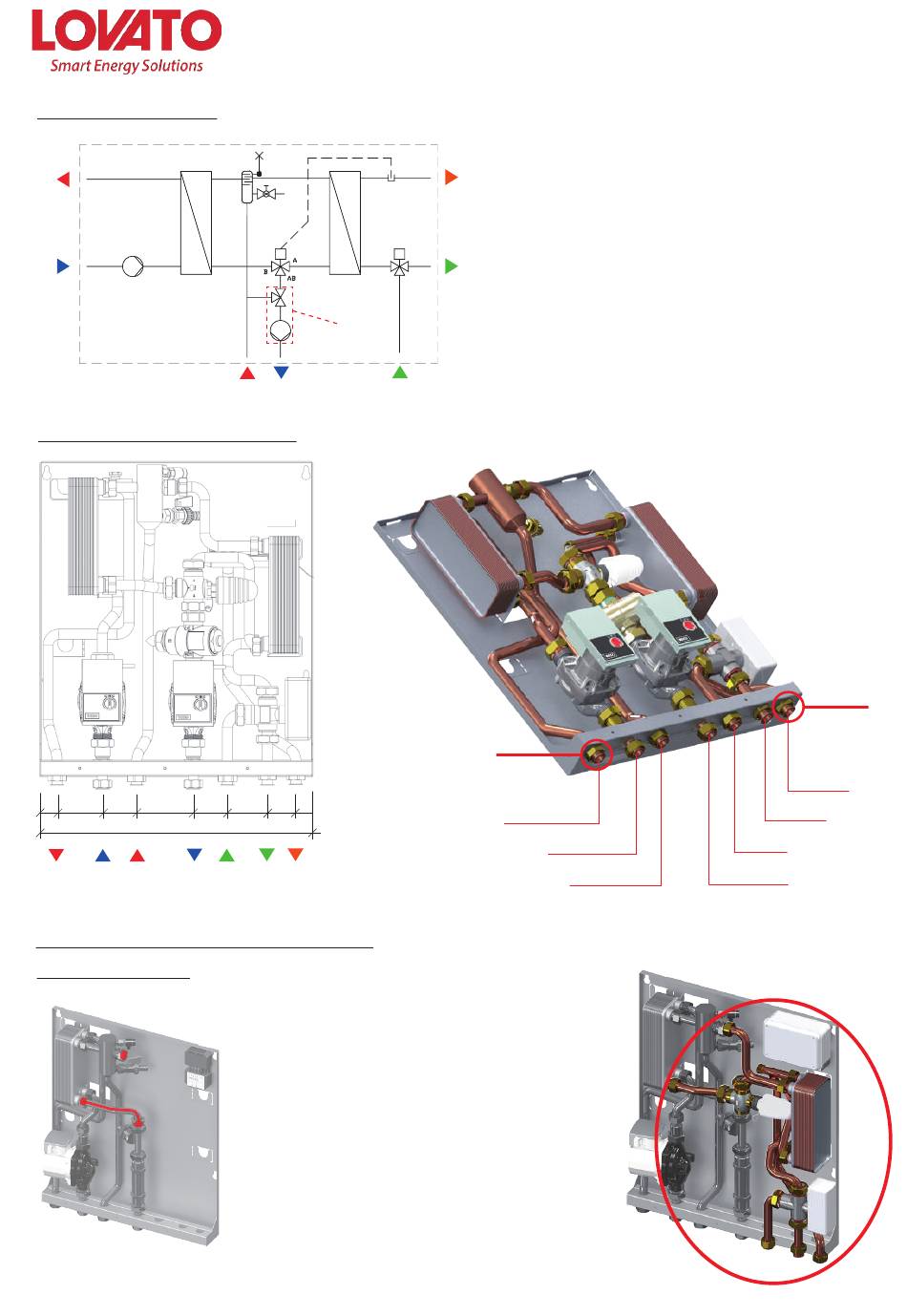

SCHEMA IDRAULICO CON KIT ACS
MI
3
RI
1
DIMENSIONI E RACCORDI MODULO CON KIT ACS
30 80 60 100 60
480
RI IP UP
MI
¾" F ¾" F ¾" F ¾" F ¾" F
Installazione accessori (solo se ordinati in un secondo momento)
T-FIRE MODUL con kit ACS "S"
2
1
1
5
4
8
6
7
Accessori
2
IP UP
70 50 30
EAFS UAFS UACS
¾" F ¾" F
a - Intercettare il modulo T-FIRE attraverso gli appositi rubinetti di
intercettazione (forniti separatamente)
b - Svitare i tappi rif. 1 come da figura e rimuovere il tubo facendo
attenzione alla fuoriuscita di eventuale acqua residua all'interno
del modulo.
c - Rimuovere il tappo rif. 2.
d - Collegare il kit "S" (rif. 3) di produzione ACS istantanea con le
guarnizioni a corredo ed avvitare le calotte a tenuta.
e - Controllare la tenuta idraulica del modulo.
f - Collegare il servomotore della valvola deviatrice alla morsettiera
del modulo (vedi paragrafo - collegamento elettrico) e regolare
la valvola termostatica per il controllo dell'acqua calda sanitaria.
g - Dare tensione al modulo.
h - Verificare il corretto funzionamento del circuito.
UACS
1
2
3
4
UAFS
5
6
7
8
EAFS
F 3/4"
Mandata impianto
Ritorno impianto
Installazione, uso e manutenzione
Circolatore di RISCALDAMENTO;
Circolatore PRIMARIO;
Scambiatore di calore a piastre inox saldobrasate (primario);
Sistema di degasazione / defangazione con rubinetto di scarico e
valvola di sfiato aria manuale;
Scambiatore di calore a piastre inox saldobrasate (sanitario);
Valvola a 3 vie deviatrice "proporzionale" e attuatore termosta-
tico;
Valvola anticondensa;
Uscita primario
Ingresso primario
F 3/4"
Uscita ACS
Uscita AFS
Rete AFS
3
