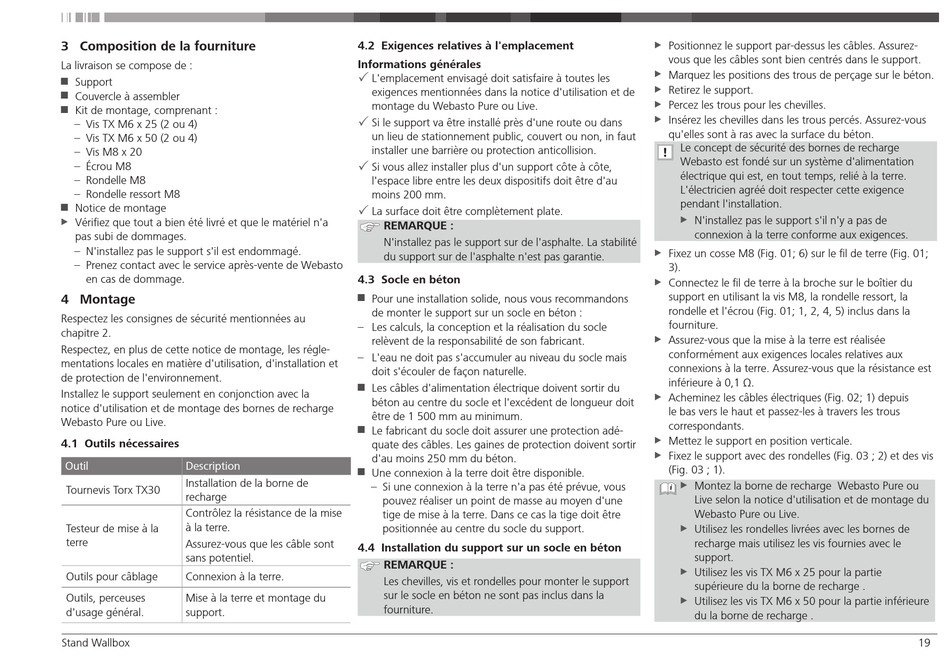

3 Composition de la fourniture
La livraison se compose de :
■
■
Support
■
■
Couvercle à assembler
■
■
Kit de montage, comprenant :
– Vis TX M6 x 25 (2 ou 4)
– Vis TX M6 x 50 (2 ou 4)
– Vis M8 x 20
– Écrou M8
– Rondelle M8
– Rondelle ressort M8
■
■
Notice de montage
Vérifiez que tout a bien été livré et que le matériel n'a
X
X
pas subi de dommages.
– N'installez pas le support s'il est endommagé.
– Prenez contact avec le service après-vente de Webasto
en cas de dommage.
4 Montage
Respectez les consignes de sécurité mentionnées au
chapitre 2.
Respectez, en plus de cette notice de montage, les régle-
mentations locales en matière d'utilisation, d'installation et
de protection de l'environnement.
Installez le support seulement en conjonction avec la
notice d'utilisation et de montage des bornes de recharge
Webasto Pure ou Live.
4.1 Outils nécessaires
Outil
Description
Installation de la borne de
Tournevis Torx TX30
recharge
Contrôlez la résistance de la mise
à la terre.
Testeur de mise à la
terre
Assurez-vous que les câble sont
sans potentiel.
Outils pour câblage
Connexion à la terre.
Outils, perceuses
Mise à la terre et montage du
d'usage général.
support.
Stand Wallbox
4.2 Exigences relatives à l'emplacement
Informations générales
X
3
L'emplacement envisagé doit satisfaire à toutes les
exigences mentionnées dans la notice d'utilisation et de
montage du Webasto Pure ou Live.
X
3
Si le support va être installé près d'une route ou dans
un lieu de stationnement public, couvert ou non, in faut
installer une barrière ou protection anticollision.
X
3
Si vous allez installer plus d'un support côte à côte,
l'espace libre entre les deux dispositifs doit être d'au
moins 200 mm.
X
3
La surface doit être complètement plate.
REMARQUE :
N'installez pas le support sur de l'asphalte. La stabilité
du support sur de l'asphalte n'est pas garantie.
4.3 Socle en béton
■
■
Pour une installation solide, nous vous recommandons
de monter le support sur un socle en béton :
– Les calculs, la conception et la réalisation du socle
relèvent de la responsabilité de son fabricant.
– L'eau ne doit pas s'accumuler au niveau du socle mais
doit s'écouler de façon naturelle.
■
■
Les câbles d'alimentation électrique doivent sortir du
béton au centre du socle et l'excédent de longueur doit
être de 1 500 mm au minimum.
■
■
Le fabricant du socle doit assurer une protection adé-
quate des câbles. Les gaines de protection doivent sortir
d'au moins 250 mm du béton.
■
■
Une connexion à la terre doit être disponible.
– Si une connexion à la terre n'a pas été prévue, vous
pouvez réaliser un point de masse au moyen d'une
tige de mise à la terre. Dans ce cas la tige doit être
positionnée au centre du socle du support.
4.4 Installation du support sur un socle en béton
REMARQUE :
Les chevilles, vis et rondelles pour monter le support
sur le socle en béton ne sont pas inclus dans la
fourniture.
Positionnez le support par-dessus les câbles. Assurez-
X
X
vous que les câbles sont bien centrés dans le support.
Marquez les positions des trous de perçage sur le béton.
X
X
Retirez le support.
X
X
Percez les trous pour les chevilles.
X
X
Insérez les chevilles dans les trous percés. Assurez-vous
X
X
qu'elles sont à ras avec la surface du béton.
Le concept de sécurité des bornes de recharge
Webasto est fondé sur un système d'alimentation
électrique qui est, en tout temps, relié à la terre.
L'électricien agréé doit respecter cette exigence
pendant l'installation.
N'installez pas le support s'il n'y a pas de
X
X
connexion à la terre conforme aux exigences.
Fixez un cosse M8 (Fig. 01; 6) sur le fil de terre (Fig. 01;
X
X
3).
Connectez le fil de terre à la broche sur le boîtier du
X
X
support en utilisant la vis M8, la rondelle ressort, la
rondelle et l'écrou (Fig. 01; 1, 2, 4, 5) inclus dans la
fourniture.
Assurez-vous que la mise à la terre est réalisée
X
X
conformément aux exigences locales relatives aux
connexions à la terre. Assurez-vous que la résistance est
inférieure à 0,1 Ω.
Acheminez les câbles électriques (Fig. 02; 1) depuis
X
X
le bas vers le haut et passez-les à travers les trous
correspondants.
Mettez le support en position verticale.
X
X
Fixez le support avec des rondelles (Fig. 03 ; 2) et des vis
X
X
(Fig. 03 ; 1).
Montez la borne de recharge Webasto Pure ou
X
X
Live selon la notice d'utilisation et de montage du
Webasto Pure ou Live.
Utilisez les rondelles livrées avec les bornes de
X
X
recharge mais utilisez les vis fournies avec le
support.
Utilisez les vis TX M6 x 25 pour la partie
X
X
supérieure du la borne de recharge .
Utilisez les vis TX M6 x 50 pour la partie inférieure
X
X
du la borne de recharge .
19
