Cables de bajo
voltaje amarillos
Puesta a tierra
Bajo voltaje
a luz LED
Universal
ColorLogic
Solo para control de red: acoplador LKBUN1000 de Hayward
El LKBUN1000 de Hayward es un acoplador diseñado para ser utilizado con controles específicos de
automatización de Hayward y un módem AQL-COLOR-MODHV. Juntos, estos componentes permiten
al usuario tener un control de red completo sobre las luces ColorLogic instaladas con el uso del
controlador Pro Logic. Cuando utiliza el control de red, se pueden programar colores personalizados
y exhibiciones de luces personalizadas para cada una o
todas las luces. Se necesita un LKBUN1000 para cada
transformador en uso, y este acoplador está diseñado
para instalarse en los transformadores LTBUY11300 de
300 vatios y los transformadores de caja de empalme
de Hayward. Consulte el manual de instalación del
LKBUN1000 para conocer las instrucciones de montaje
y cableado. Consulte "Conexión en red" en la página
10.
UTILIZAR SOLAMENTE PIEZAS DE REPUESTO ORIGINALES DE HAYWARD

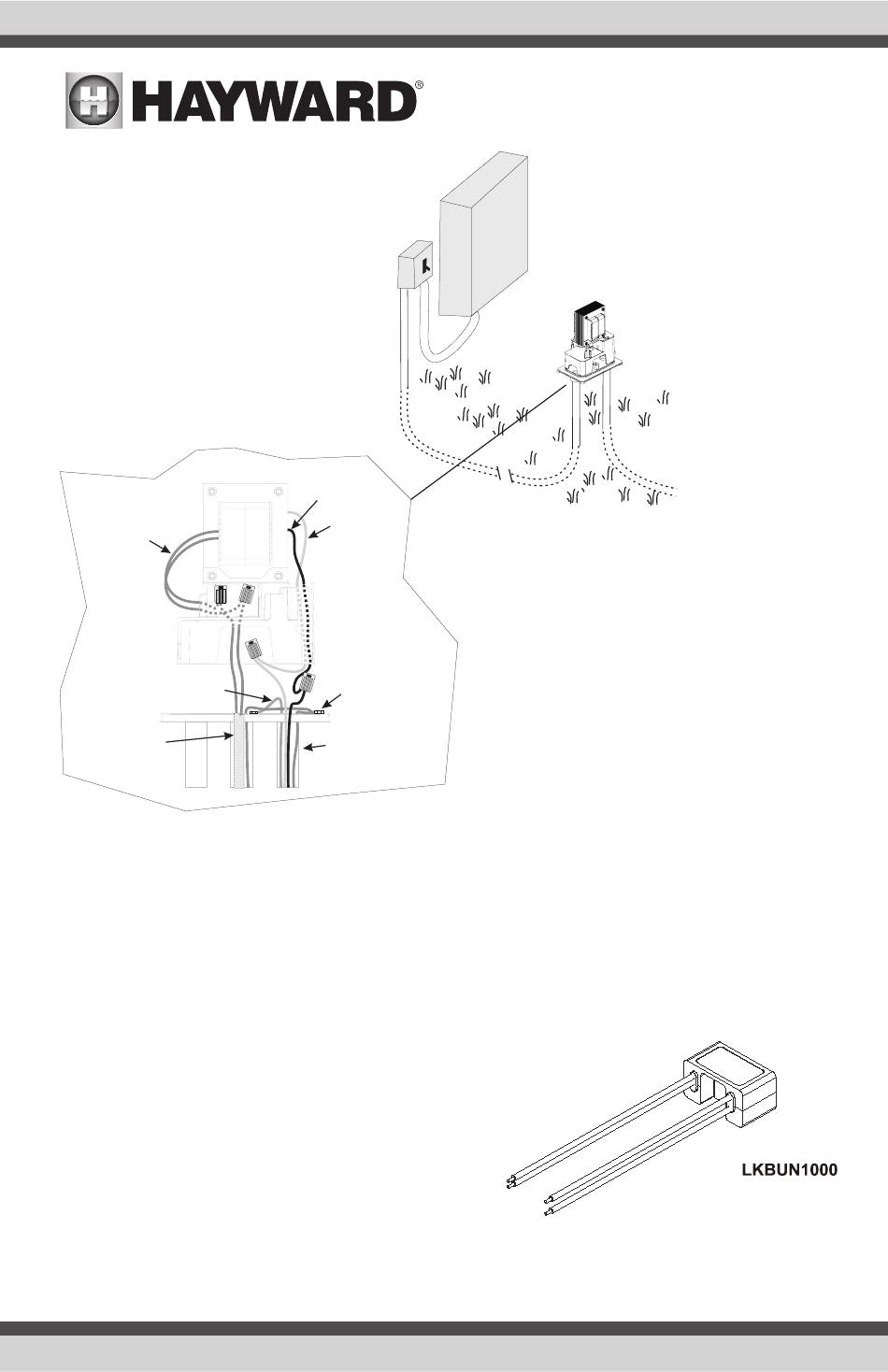

Interruptor
120 V
negro
(caliente)
120 V
blanco
(neutro)
Cable de
unión si es
un conducto
de plástico
120 V desde el
controlador o el
interruptor de la
piscina
Transformador de
caja de empalme
A luz LED ColorLogic
de Hayward
