Longitud del cable y voltaje mínimo requerido
Al instalar las luces de baja tensión LED de 1,5 in ColorLogic/CrystaLogic, la longitud del cable
tiene un efecto sobre el rendimiento. Para evitar problemas de rendimiento, compruebe que el
transformador esté suministrando el voltaje mínimo requerido de acuerdo con la siguiente tabla.
Para comprobar este voltaje, mida el voltaje en el transformador mientras la luz esté "encendida" y
funcionando en modo "blanco". En algunos casos, se requiere un voltaje mayor a 12 voltios debido
a la larga extensión del cable. Algunos transformadores proporcionan tomas de mayor voltaje para
este propósito; consulte las instrucciones de instalación del fabricante del transformador para
obtener más detalles. Cuando utilice transformadores Hayward u otros que ofrezcan una opción de
14 voltios, le sugerimos que utilice siempre una toma de 14 voltios.
NOTA: algunas condiciones ambientales y el uso de cables muy largos (más de 100 pies) podrían
causar una caída en el voltaje que puede reflejarse en una disminución del brillo.
Descripción general de la instalación

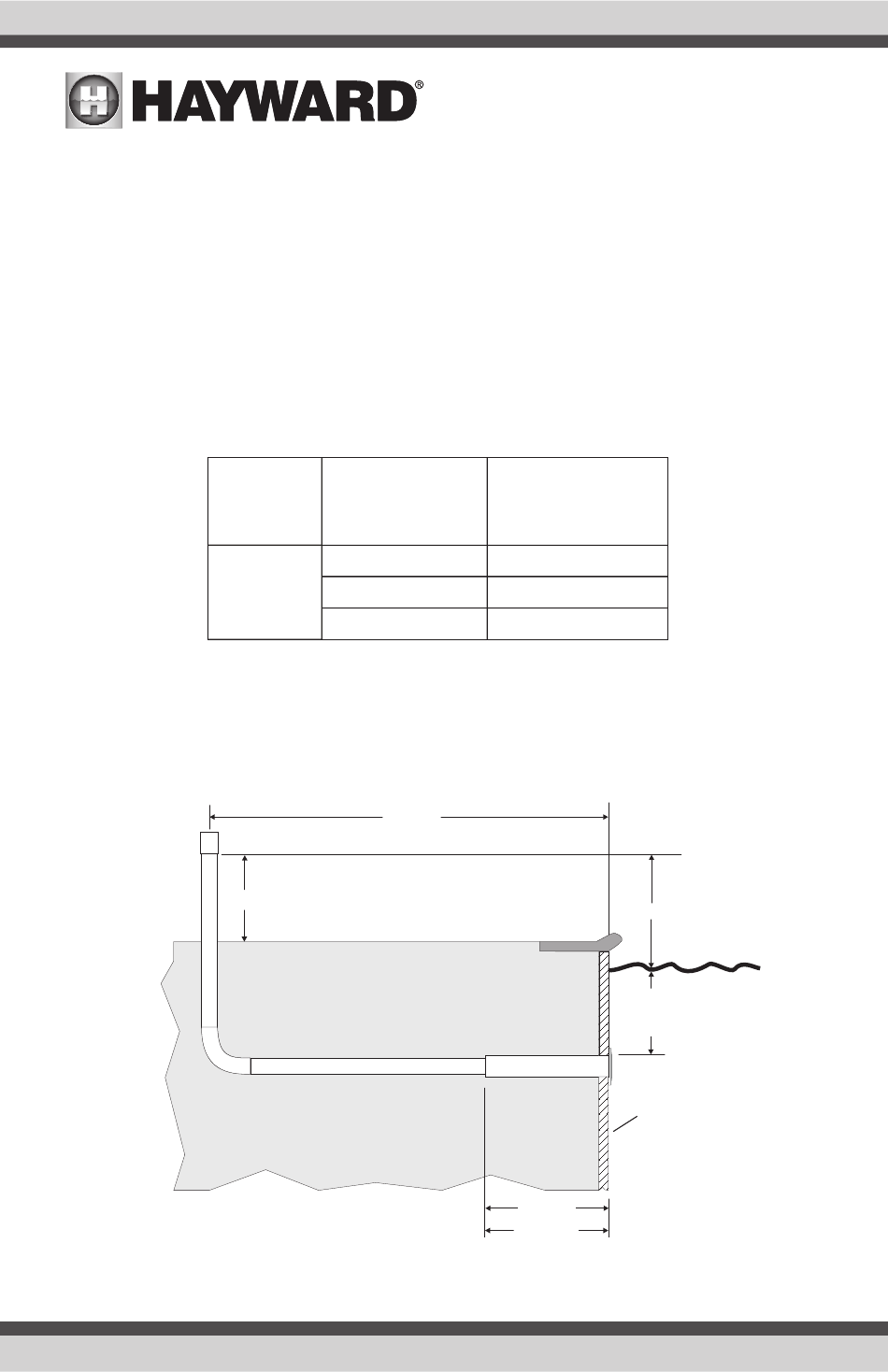

Consulte el siguiente diagrama para obtener una descripción general de la instalación de luz LED de
1,5 in ColorLogic/CrystaLogic. Asegúrese de leer todas las secciones siguientes antes de comenzar
la instalación.
Hacia
transformador
de 12 VCA
Para los modelos LYWUS11xxx, LAWUS11xxx, LACUS11xxx y LYCUS11xxx
Para los modelos LACUN11xxx y LYCUN11xxx
3
UTILIZAR SOLAMENTE PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Longitud total del
cable desde el
Producto
transformador
hasta la luz
30 pies
Luz de
decoración
50 pies
de 12 v
100 pies
48 in mín.
4 in mín.
Conducto rígido de 1 in
Tensión mínima
requerida en el
transformador
12-14 voltios
13-14 voltios
14 voltios
Use accesorios de pared
(parte superior
SP0536, SP0537, SP0538
de Hayward
Conducto de PVC
de 1,5 in
9 in mín.
11 in mín.
8 in mín.
Línea de agua
4 in mín.
de la lente)
Superficie de la pared
de la piscina
INTERIOR DE LA PISCINA
