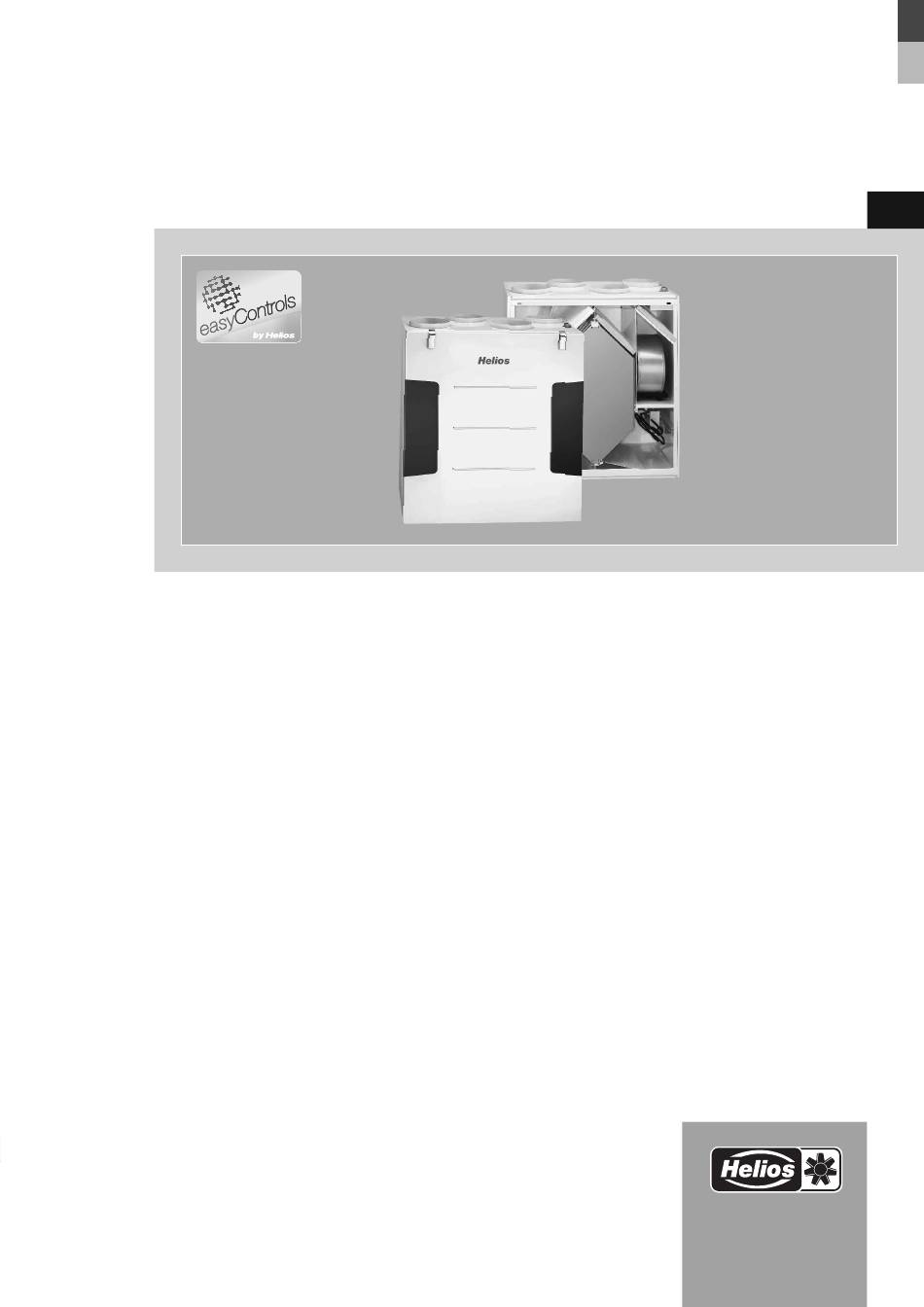

- Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 201 Kompakte Wandgeräte mit easyControls KWL EC 200 W R/L KWL EC 300 W R/L - Wärmerückgewinnung und EC-Technik für zentrale Be- und Entlüftung.
-
Page 2: Table Of Contents
DEUTSCH MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Allgemeine Informationen . -
Page 3: Allgemeine Informationen
Herzlichen Glückwunsch zum Erwerb eines Premiumproduktes von Helios Ventilatoren. Als Helios Kunde profitieren Sie von der langjährigen Erfahrung des Unternehmens in der Bran- che und erhalten einen Artikel in Premiumqualität. Alle KWL EC 200/300 W R/L Geräte werden bereits bei der Produktion auf ihre Funktionsfähigkeit geprüft. -
Page 4: Einsatzbereich - Anwendung
Luftverteilung (Außenluft/Zuluft und Abluft/Fortluft) zu achten. Des Weiteren muss diese entsprechend dimensioniert sein. Helios bietet regelmäßig Praxisworkshops zu diesem Thema an, in welchen praxisnah zur Planung und Installation alle wichtigen Details vermittelt werden. Die Termine sind auf unserer Website www.heliosventilatoren.de unter Schulung. -
Page 5: 1.12 Technische Daten
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Überwachungssysteme werden immer in der Gerätezuleitung eingebunden! (siehe Schaltplan) ACHTUNG ACHTUNG LEBENSGEFAHR! Die Verwendung des externen Kontaktes (Funktion 1; Gerät Ein- /Ausschalten) des WARNUNG KWL-EM oder der KWL-CO / KWL-VOC als Abschaltung für Unterdruck-Überwachung ist nicht zulässig. 1.12 Technische Daten KWL EC 200 W .. -
Page 6: Aufstellung
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Aufstellung KAPITEL 2 Das KWL-Kompaktgerät ist für die „ hängende“ Anordnung zur Installation an der Wand oder zum Einbau in einen Schrank konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund von MONTAGE Betriebsgeräuschen, die sich je nach Anlagendruck verändern, wird empfohlen das KWL-Gerät im Waschraum, Flur, Technikräumen, Abstellräume oder in Aufenthaltsräumen aufzustellen. - Page 7 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Abb.5 Abb.6 KWL-Gerät Wandschiene Kondensatablauf Während der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder beim Baden, beim Kochen sowie beim Wäschetrocknen kann sich reichlich Kondenswasser bilden. Das Kondenswasser muss frei aus dem Gerät ablaufen können.
-
Page 8: Kondensatablauf
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L – Montage Kugelsiphon Die Montage erfolgt direkt in der Bodenwanne des Gerätes. 1. Kugelsiphon öffnen, hierzu das Befestigungsteil durch 1/4 Drehung aufdrehen (Abb.9). 2. Befestigungsteil von unten in die Kondensatöffnung stecken, bis die Krallen an der Blechkante der Bodenplatte ein- rasten (Abb.10). -
Page 9: Montage Elektro-Vorheizung Kwl-Evh
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Montage Elektro-Vorheizung KWL-EVH ... W (Zubehör) Vorbereitung: Beide oberen Schnapphaken des Frontdeckels öffnen und diesen abnehmen. Zur besseren Montagefreiheit wird empfohlen, den Wärmetauscher zu entnehmen (Punkt 3.1 beachten)! TIPP 1. Elektro-Vorheizung KWL-EVH ... W (Zubehör) an der vorgesehenen Halterung festschrauben (Abb.16/17). Abb.16 Abb.17 Halterung für... -
Page 10: Anschlussmuffen
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Anschlussmuffen Die Geräte sind mit vier Muffen (Durchmesser 125 mm) ausgerüstet. Die Rohrleitungen (z.B. IsoPipe IP-125) müssen fest und dicht an die Muffen angeschlossen werden, hierzu ist z.B. der Rohrverbinder RVBD 125 (Best.-Nr. 9640) zu verwenden. -
Page 11: Funktionsschema
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Funktionsschema Abb.24 Erstinbetriebnahme und Einregulierung Nützlicher Hinweis zur Einregulierung! HINWEIS In den Praxisworkshops wird die Einregulierung mittels Druckmessung erklärt. Dies ist die einfachste Möglichkeit, ein KWL EC 200/300 W R/L einzuregeln. Hierfür muss an jedem Anschlussstutzen/Lüftungsrohr (ca. 20 cm nach dem Geräteanschluss) jeweils ein Druckmessstutzen montiert werden, die Druckschläuche müssen zugänglich verlegt sein. -
Page 12: Service Und Wartung
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Service und Wartung KAPITEL 3 Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom SERVICE UND WARTUNG Netz zu trennen! – Gerät fünf Minuten abkühlen lassen bzw. warten, bis die Gebläse ausgedreht sind. WARNUNG –... -
Page 13: Kondensatablauf Im Gerät
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Kondensatablauf im Gerät Bei Wartungsmaßnahmen sicherstellen, dass der Kugelsiphon in der Bodenwanne des Gerätes nicht verstopft ist (Punkt 2.2). Dies kann durch Eingießen einer kleinen Menge Wasser in den Siphon überprüft werden. Hierbei darf kein Wasser in elektrische Teile gelangen! ACHTUNG Die Überprüfung bzw. -
Page 14: Demontage Elektro-Vorheizung Kwl-Evh
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L 2. Zum Trennen des Elektrokabels die Halterung komplett von der Rückwand abziehen (Abb.33). HINWEIS Anschließend Verschluss drücken und Steckverbindung trennen (Abb.34). Abb.33 Abb.34 Demontage Elektro-Vorheizung KWL-EVH ... W 1. Beide oberen Schnapphaken des Frontdeckels öffnen und diesen abnehmen. 2. -
Page 15: Sonstiges Zubehör
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L 3. Kabelverschraubung mit abgeflachter Kante (Abb.39). 4. Kabelverschraubung schräg in Öffnung einführen (Abb.40). Abb.39 Abb.40 Abgeflachte Kante 5. Zweiteilige Kabelverschraubung gegenkontern und festschrauben (Abb.41). 6. Fertig montierte Zugentlastung des elektr. Geräteanschlusskabels (Abb.42) Abb.41 Abb.42 Sonstiges Zubehör... -
Page 16: Abmessungen
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Abmessungen KAPITEL 4 Abb.43 KWL EC 200 W R rechte Geräteausführung ABMESSUNGEN Maße in mm Abb.44 KWL EC 200 W L linke Geräteausführung Maße in mm Abb.45 KWL EC 300 W R rechte Geräteausführung... -
Page 17: Standard Anschlussplan Ss-1042
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Standard Anschlussplan SS-1042 KAPITEL 5 Abb.47 SCHALTPLAN VERDRAHTUNGSPLAN... - Page 18 Kühlkörper Montageblech X3.9 X4.9 Geräte Zuleitung 85319 002 10.06.16 Datum Name Bez.: KWL EC 200/300 W .., 18.02.16 gez. easyControls "Basis Platine G3" HELIOS - Ventilatoren GmbH + Co 10.06.16 letzt.Änd. Lupfenstr. 8 Verdrahtungs / Verbindungsplan 78056 VS-Schwenningen 10.06.16 gep.
-
Page 19: Gerätetypenschild
Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Gerätetypenschild Technischen Daten des KWL-Geräts sind dem Gerätetypenschild zu entnehmen. Typenschildbeispiel Abb.49 Zeichenschlüssel Typenschild: Herstelleradresse Nennstrom Ventilator [A] Ausführung: Spannungsbereich [V] KWL EC = Typenbezeichnung Temperatur 300 = Baugröße Nennleistung Vorheizung [kW] W = Wandgerät Nennstrom Vorheizung [A] L = linke Geräteausführung oder... - Page 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
- Page 21 Helios Ventilatoren INSTALLATION AND OPERATING INSTRUCTIONS Compact wall-mounted units with easyControls KWL EC 200 W R/L KWL EC 300 W R/L - Heat recovery and EC technology for central ventilation.
- Page 22 ENGLISH INSTALLATION AND OPERATING INSTRUCTIONS Table of Contents CHAPTER 1. GENERAL INSTALLATION AND OPERATING INSTRUCTIONS ......Page 1 General information .
-
Page 23: Chapter 1. General Installation And Operating Instructions
Congratulations You have chosen a product from Helios Ventilation Systems. This means that you have purchased a premium product and you will benefit from our many years of experience. All KWL EC 200/300 W R/L units have been tested at every stage of production. Not only has the obvious function (e.g. the fans running) been tested, but also the functions which you, as the customer, cannot test. -
Page 24: Application - Operation
Furthermore, these must always be dimensioned accordingly. Helios offers regular practical workshops on this topic; here you will find all the important details in a practical environ- ment. The dates can be found on our website www.heliosventilatoren.de under training. -
Page 25: 1.12 Technical Data
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Monitoring systems are always integrated in the unit supply cable! (see wiring diagram) ATTENTION ATTENTION DANGER TO LIFE! The use of the external contact (function 1; enable/disable unit) of WARNING the KWL-EM or the KWL-CO / KWL-VOC as a shutdown method for underpressure monitoring is... -
Page 26: Chapter 2. Installation
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Assembly CHAPTER 2 The KWL compact unit is suitable for “hanging”, for wall installation and therefore intended for installation within a resi- dential/room unit. Due to operating noises which change according to system pressure, it is recommended to install the INSTALLATION KWL unit in the washing room, utility rooms or storerooms. - Page 27 Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Fig.5 Fig.6 KWL unit Wall rail Condensation outlet During the heating period, the humidity of the extract air condenses to water. In new buildings or while having a bath or sauna as well as with laundry-drying, plenty of condensate can be formed.
-
Page 28: Condensation Outlet
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L – Installation of ball siphon The ball siphon is installed in the bottom reservoir of the unit. 1. Open ball siphon, turn the mounting part a 1/4 turn (Fig.9). 2. -
Page 29: Installation Of Electric Pre-Heater Kwl-Evh
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Installation of electric pre-heater KWL-EVH ... W (accessories) Preparation: Open and remove both upper snap-in hooks on the front cover. It is recommended that the heat exchanger is removed for improved freedom of movement (note section 3.1)! 1. -
Page 30: Connecting Spigots
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Connecting spigots The units are supplied with four spigots (diameter 125 mm). A secure and tight connection to the spigots is required (e.g. IsoPipe IP-125), the connector RVBD 125 (Order No. 9640) must be used in this respect. The arrangement of the ventilation duct can be seen from figures 22/23, depending upon the model. - Page 31 Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Fig.24 NOTE ATTENTION...
-
Page 32: Service And Maintenance
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Service and maintenance CHAPTER 3 The unit must be fully isolated from the power supply before any maintenance and installation work or SERVICE AND before opening the terminal compartment! MAINTENANCE –... -
Page 33: Access To Internal Terminal Box
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Condensation outlet In connection with maintenance, make sure that the condensation outlet in the bottom reservoir is not clogged (section 2.2). You may check it by pouring a little water into the reservoir. Do not let water flow into electrical parts! ATTENTION The condensation outlet must be cleaned once every year! -
Page 34: Removal Of Electric Pre-Heater Kwl-Evh
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L 2. In order to separate the electric cable, completely remove the mounting bracket from the rear wall (Fig.33). NOTE Then press the tab and separate plug connection (Fig.34). Fig.33 Fig.34 Removal of electric pre-heater KWL-EVH ... -
Page 35: Other Accessories
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L 3. Screwed cable gland with tapered edges (Fig.39). 4. Screwed cable gland into opening at an angle (Fig.40). Fig.39 Fig.40 Tapered edge 5. Re-counter and screw two-part screwed cable gland (Fig.41). 6. -
Page 36: Chapter 4. Dimensions
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Dimensions CHAPTER 4 Fig.43 KWL EC 200 W R Right-hand version DIMENSIONS Dimensions in mm Fig.44 KWL EC 200 W L Left-hand version Dimensions in mm Fig.45 KWL EC 300 W R... -
Page 37: Chapter 5. Wiring Diagram/Wiring Plan
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Standard connection plan SS-1042 CHAPTER 5 Fig.47 WIRING DIAGRAM WIRING PLAN... - Page 38 Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Wiring plan for KWL EC 200/300 W R/L Fig.48 X3 Außen/Zuluft X4 Ab/Fortluft (N), Fortluft-Motor = X1.12, Zuluft-Motor = X1.15 (L), Fortluft-Motor = X1.11, Zuluft-Motor = X1.14 unbelegt unbelegt Geräte Zuleitung, unbelegt...
-
Page 39: Unit Type Plate
Installation and Operating Instructions Compact wall-mounted units KWL EC 200/300 W R/L Unit type plate Technical data for the KWL unit can be found on the unit type plate. Type plate example Fig.49 Type plate key: Manufacturer's address Rated current Fan [A] Version: Voltage range [V] KWL EC = type designation... - Page 40 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
