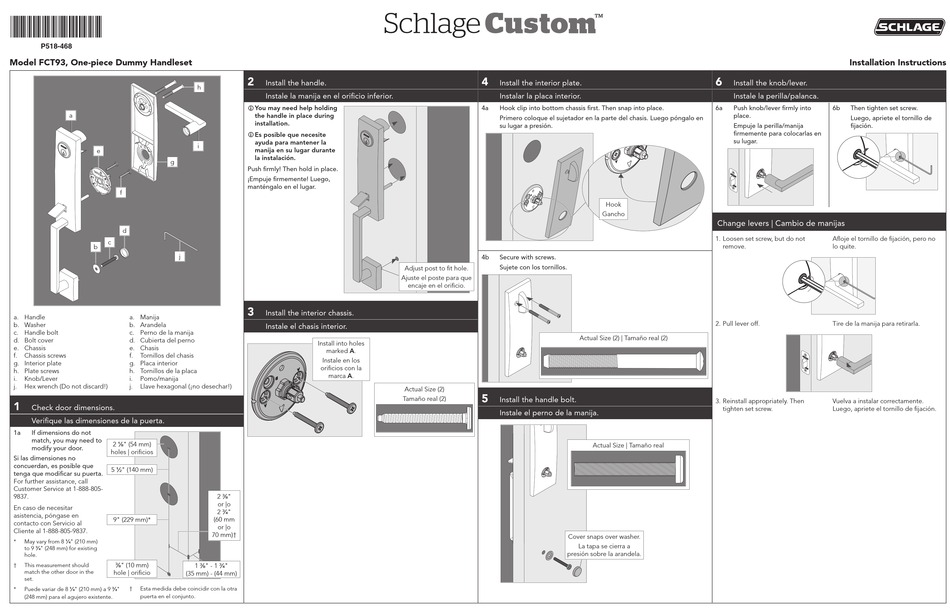

Allegion Schlage Custom FCT93 Installation Instructions

*P518-468*
P518-468
Model FCT93, One-piece Dummy Handleset
a
e
g
f
d
c
b
j
a. Handle a. Manija
b. Washer b. Arandela
c. Handle bolt c. Perno de la manija
d. Bolt cover d. Cubierta del perno
e. Chassis e. Chasis
f. Chassis screws f. Tornillos del chasis
g. Interior plate g. Placa interior
h. Plate screws h. Tornillos de la placa
i. Knob/Lever i. Pomo/manija
j. Hex wrench (Do not discard!) j. Llave hexagonal (¡no desechar!)
1

Check door dimensions.

Verifique las dimensiones de la puerta.
1a If dimensions do not
match, you may need to
2 1/8" (54 mm)
modify your door.
holes | orificios
Si las dimensiones no
concuerdan, es posible que
5 1/2" (140 mm)
tenga que modificar su puerta.
For further assistance, call
Customer Service at 1-888-805-
9837.
En caso de necesitar
asistencia, póngase en
9" (229 mm)*
contacto con Servicio al
Cliente al 1-888-805-9837.
May vary from 8 1/4" (210 mm)
*
to 9 3/4" (248 mm) for existing
hole.
3/8" (10 mm)
† This measurement should
match the other door in the hole | orificio
(35 mm) - (44 mm)
set.
Puede variar de 8 1/4" (210 mm) a 9 3/4"
* † Esta medida debe coincidir con la otra
. puerta en el conjunto.
(248 mm) para el agujero existente
2

Install the handle.

h
Instale la manija en el orificio inferior.
L You may need help holding
the handle in place during
installation.
L Es posible que necesite
ayuda para mantener la
i
manija en su lugar durante
la instalación.
Push firmly! Then hold in place.
¡Empuje firmemente! Luego,
manténgalo en el lugar.
3

Install the interior chassis.

Instale el chasis interior.
Install into holes
marked A.
Instale en los
orificios con la
marca A.
2 3/8"
or |o
2 3/4"
(60 mm
or |o
70 mm)†
1 3/8" - 1 3/4"
4

Install the interior plate.

Instalar la placa interior.
4a Hook clip into bottom chassis first. Then snap into place.
Primero coloque el sujetador en la parte del chasis. Luego póngalo en
su lugar a presión.
4b Secure with screws.
Sujete con los tornillos.
Adjust post to fit hole.
Ajuste el poste para que
encaje en el orificio.
Actual Size (2) | Tamaño real (2)
Actual Size (2)
5
Tamaño real (2)

Install the handle bolt.

Instale el perno de la manija.
Cover snaps over washer.
La tapa se cierra a
presión sobre la arandela.
6
Install The Knob/Lever.
Instale la perilla/palanca.
6a Push knob/lever firmly into
place.
Empuje la perilla/manija
firmemente para colocarlas en
su lugar.
Hook
Gancho
Change levers | Cambio de manijas
1. Loosen set screw, but do not
remove.
2. Pull lever off.
3. Reinstall appropriately. Then
tighten set screw.
Actual Size | Tamaño real
Installation Instructions
6b Then tighten set screw.
Luego, apriete el tornillo de
fijación.
Afloje el tornillo de fijación, pero no
lo quite.
Tire de la manija para retirarla.
Vuelva a instalar correctamente.
Luego, apriete el tornillo de fijación.
