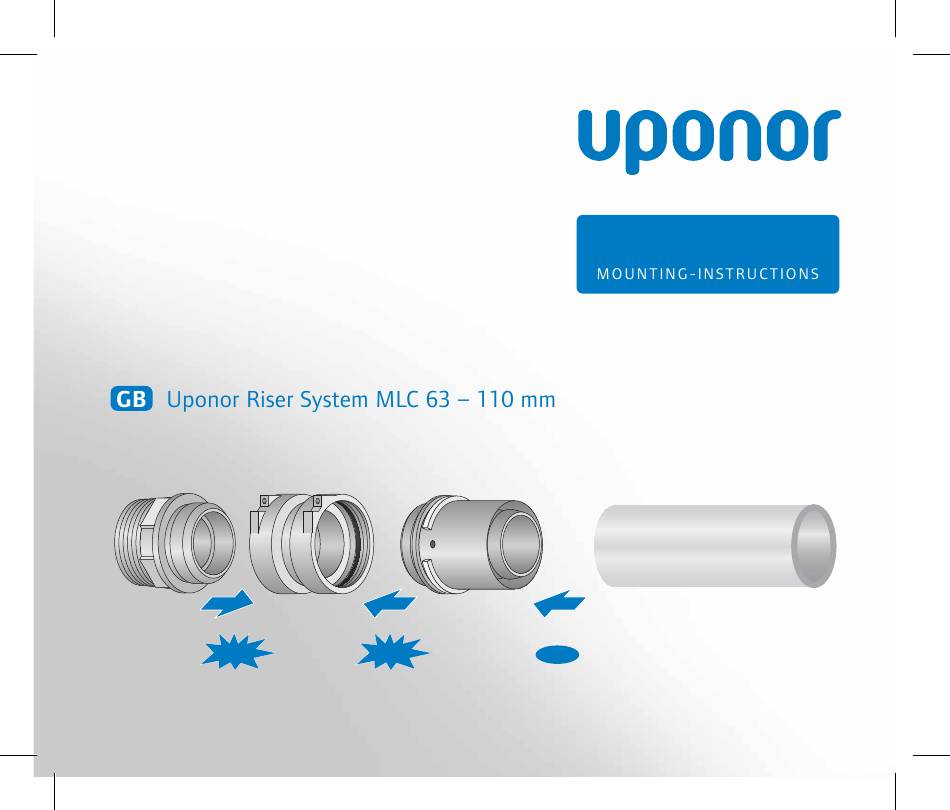

- Page 1 UPUTE ZA MONTAŽU Uponor Riser sistem MLC 63 - 110 mm Umetci Osnovni elementi Umetci MLC cijevi click click press...
- Page 2 Uponor Riser sistem Osnovni elementi RS 2 Osnovni elementi RS 3...
- Page 3 Umetci RS 2 Umetci RS 3...
- Page 4 1. Rezanje · Cutting...
- Page 5 2. Zakošenje · Bevelling min. 4 mm...
- Page 6 3. Umetnuti cijev u pres adapter i stisnuti · Insert pipe into press adapter and press...
- Page 7 4. Pres adapter umetnuti u osnovni element i zabraviti sa spojnim klinom · Insert press adapter into base part and lock with lock-pin Spojni klin · Lock-pin...
- Page 8 Uponor Riser sistem - osnovni elementi Uponor RS spojnica/Coupling Uponor RS T-komad/Tee Mesing presvučen Made of tin-plated Mesing presvučen Made of tin-plated kositrom. Osnovni brass. As RS base kositrom. Osnovni brass. As RS base element, uključivo part, including 2 lock element, uključivo...
- Page 9 Uponor Riser sistem - osnovni elementi Uponor RS koljeno/Elbow 90° Uponor RS koljeno/Elbow 45° Mesing presvučen Made of tin-plated Mesing presvučen Made of tin-plated kositrom. Osnovni brass. As RS base kositrom. Osnovni brass. As RS base element, uključivo part, including 2 lock element, uključivo...
- Page 10 Uponor Riser sistem - osnovni elementi Uponor RS spojnica-redukcija/ Coupling reducer Mesing presvučen Made of tin-plated kositrom. Osnovni brass as reducer from element, uključivo RS 3 to RS 2 including 1 spojni klin. 1 lock pin.
- Page 11 Uponor Riser sistem - umetci Uponor RS press adapter MLC 40-110/ Press adaptor 40-110 MLC Mesing presvučen Made of tin-plated kositrom, stezna brass, press sleeve čahura iz nehrđajučeg made of stainless čelika s prstenom kao steel fi xed with stop graničnikom za stezne...
- Page 12 Uponor Riser sistem - umetci Uponor RS press adapter MLC 25-32 Press adaptor 25-32 MLC Mesing presvučen Made of tin-plated kositrom, stezna brass, press sleeve čahura iz nehrđajučeg fi xed with stop ring čelika s prstenom kao segment as stop for graničnikom za stezne...
- Page 13 Uponor Riser sistem - umetci Uponor RS navojni adapter ž.n. Uponor RS navojni adapter m.n. Thread adaptor FT Thread adaptor MT Mesing presvučen Made of tin-plated Mesing presvučen Made of tin-plated kositrom. Pristaje uz brass. Fits to all kositrom. Pristaje uz brass.
- Page 14 Uponor Riser sistem - umetci Uponor RS prirubnica/Flange Mesing presvučen Made of tin-plated kositrom, PN 16. brass, PN 16. Fits to Pristaje uz sve all RS 3 base parts. osnovne elemente Bolt circle with RS 3. Predviđeno 8 8 holes.
- Page 15 Uponor Riser sistem - umetci Uponor press spoj MLC 63 - 2 3/8 / Uponor Press-connection MLC 63-G2 3/8 Mesing presvučen kositrom, fi ksna stezna čahura Made of tin-plated brass, with fi xed press sleeve i ravna brtva.. Vijčana sppojka za spoj s nazidnim and fl at seal.
- Page 16 Uponor - partnerstvo s profesionalcima Uponor je vodeći internacionalni ponuđač sustava cjevovoda za sanitarnu vodu i grijanje stambenih i javnih objekata u Europi i Sjevernoj Americi. Osnovna djelatnost tvrtke su cijevni sustavi površinskih grijanja/hlađenja, sanitarne vode i komunalne infrastrukture. Uponor je na tržištima Europe i Sjeverne Amerike vodeći isporučilac cjevovodnih sustava za sanitarnu vodu i grijanje stambenih i javnih objekata.
