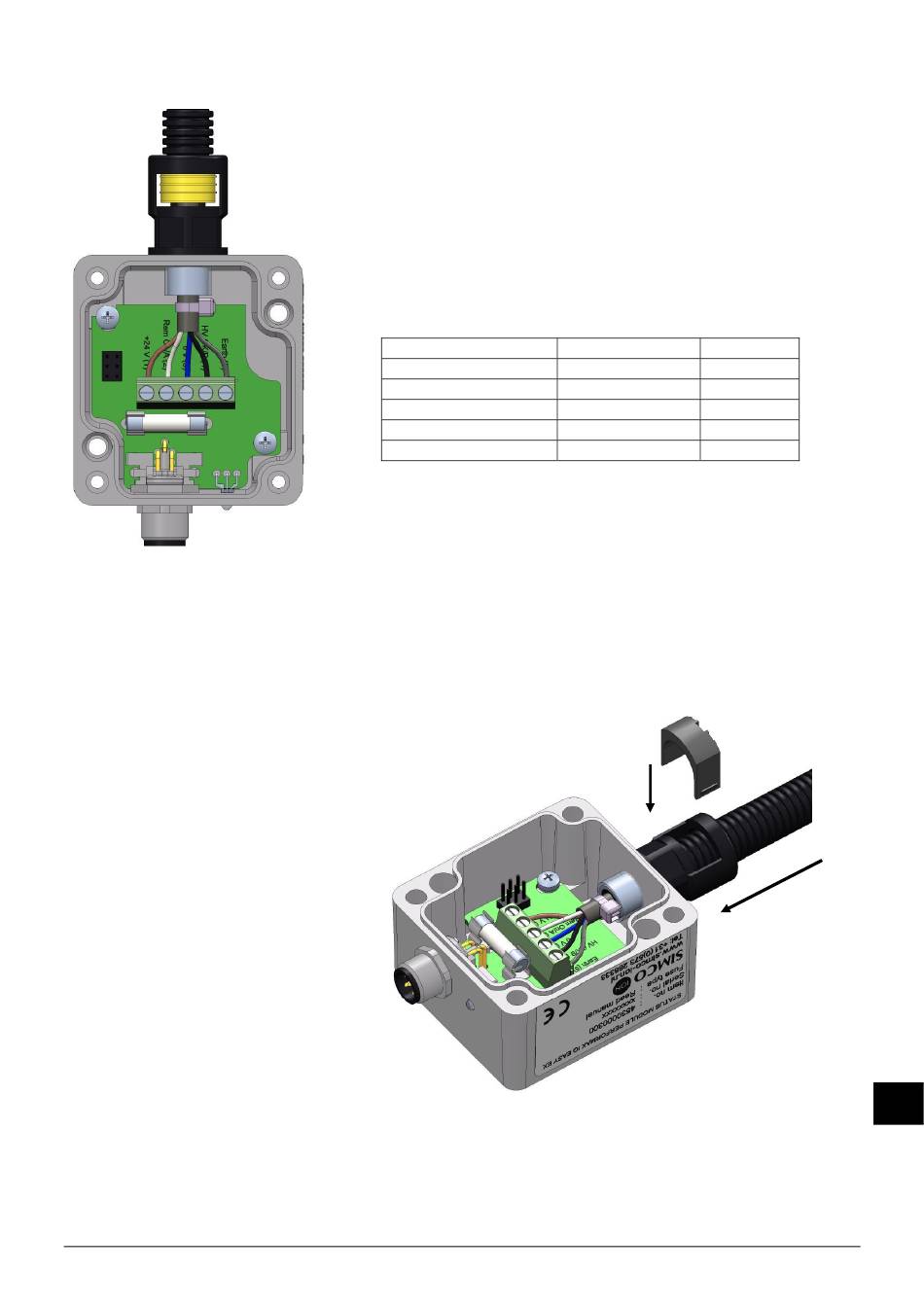

Image 5.8.2.9: Branchement du câblage de la Performax Easy EX (Speed) avec le module de statut
Pousser le câble dans le module de statut jusqu'à ce que le raccord
jaune ne soit plus visible (1). Insérer ensuite le clip gris dans le module
avec la fente tournée vers l'extérieur (2), de façon à ce qu'il puisse être
enlevé avec un tournevis si nécessaire.
Ensuite, replacer le couvercle et fixer avec les vis.
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_FR_V2_2
Brancher le câble selon le tableau ci-dessous:
Couleur:
Marron
Blanc
Bleu
Noir
Jaune/vert ou gris
Image 5.8.2.10: Fixer une gaine de protection à la fixation
Branchement: Numéro:
+ 24 V 1
Rem On 2
0 V 3
HT-OK 4
Earth 5
2
1
