5.6 Démontage de la Performax Easy Ex (Speed) (support coulissant)
- Retirer le câble de raccordement du module de statut Ex.
- Dévisser la vis de réglage (n° 6) des supports (cf. Image 5).
- Faire glisser la barre antistatique dans les supports à partir des pieds de montage, dans la
direction des trois triangles (méthode de montage) jusqu'à ce qu'elle s'arrête, tirer la barre
antistatique perpendiculairement aux pieds de montage.

5.7 Autres supports

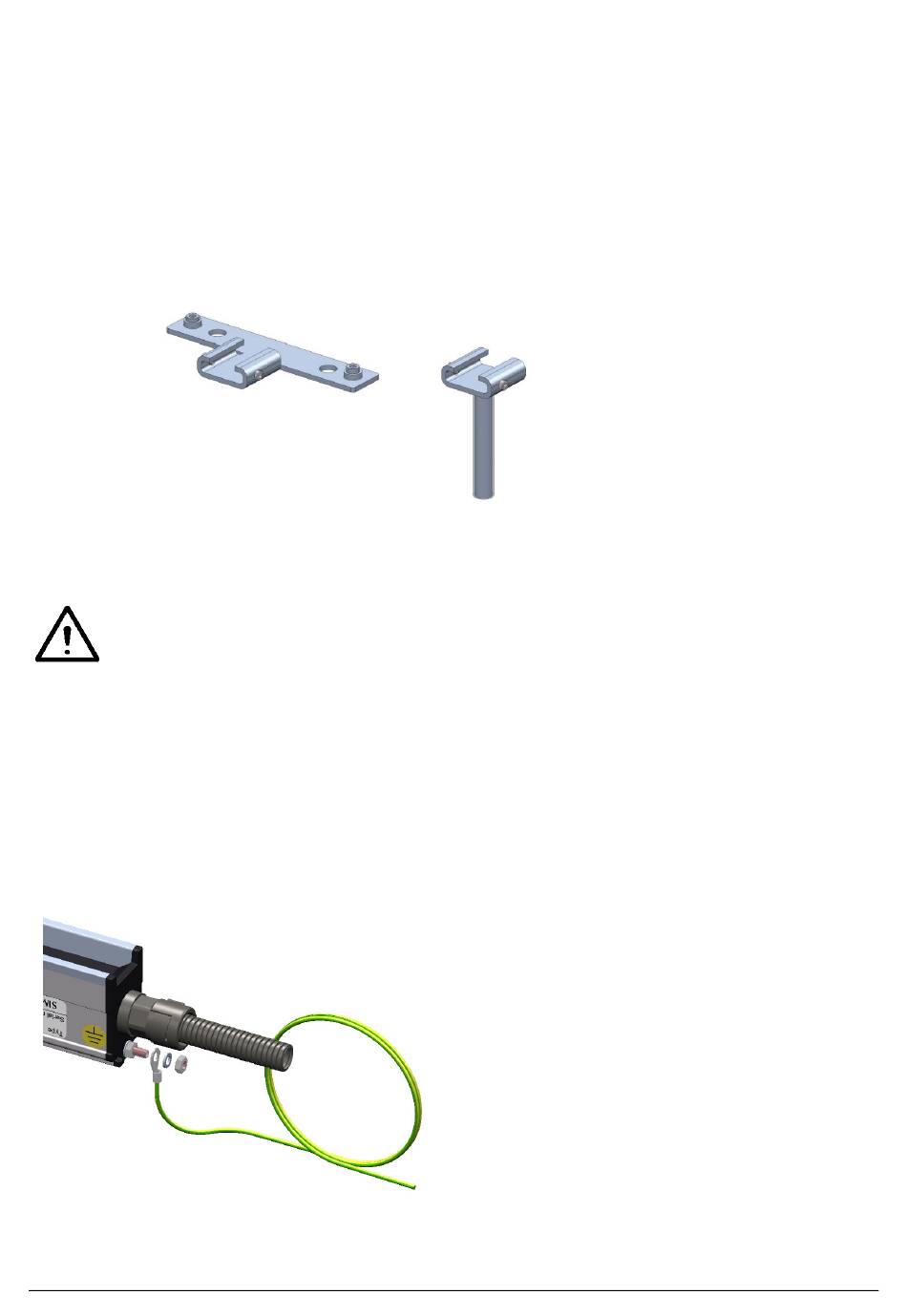

En alternative aux supports en plastique, deux autres types en inox sont disponibles:
Image 5.7.1: Support en inox à rainure en T

5.8 Branchement de la barre antistatique

Avertissement:
- Respecter les consignes au début de ce chapitre.
- Le module de statut Ex doit être monté à l'extérieur de la zone Ex.
- Toujours utiliser la Performax Easy Ex (Speed) en combinaison avec le module de
statut Ex. Ne jamais connecter la Performax Easy Ex (Speed) directement sur secteur
parce que le module de statut Ex contient le fusible nécessaire
(0,5AT pouvoir de coupure 1500 A)
- La Performax Easy Ex (Speed) est concue pour être utilisée avec un tuyau de
protection, utilisez toujours le tuyau et les matériaux de fixation indiqués par Simco
5.8.1 Brancher la mise à la terre pour la sécurité
Image 5.8.1.1: Raccordement à la terre
Raccorder la barre antistatique avec un œillet M4 et un fil de terre de section d'au moins 4 mm²
à un élément de la machine relié à la terre ou à la terre.
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_F_V2_2
Image 5.7.2: Support en inox M6x35
