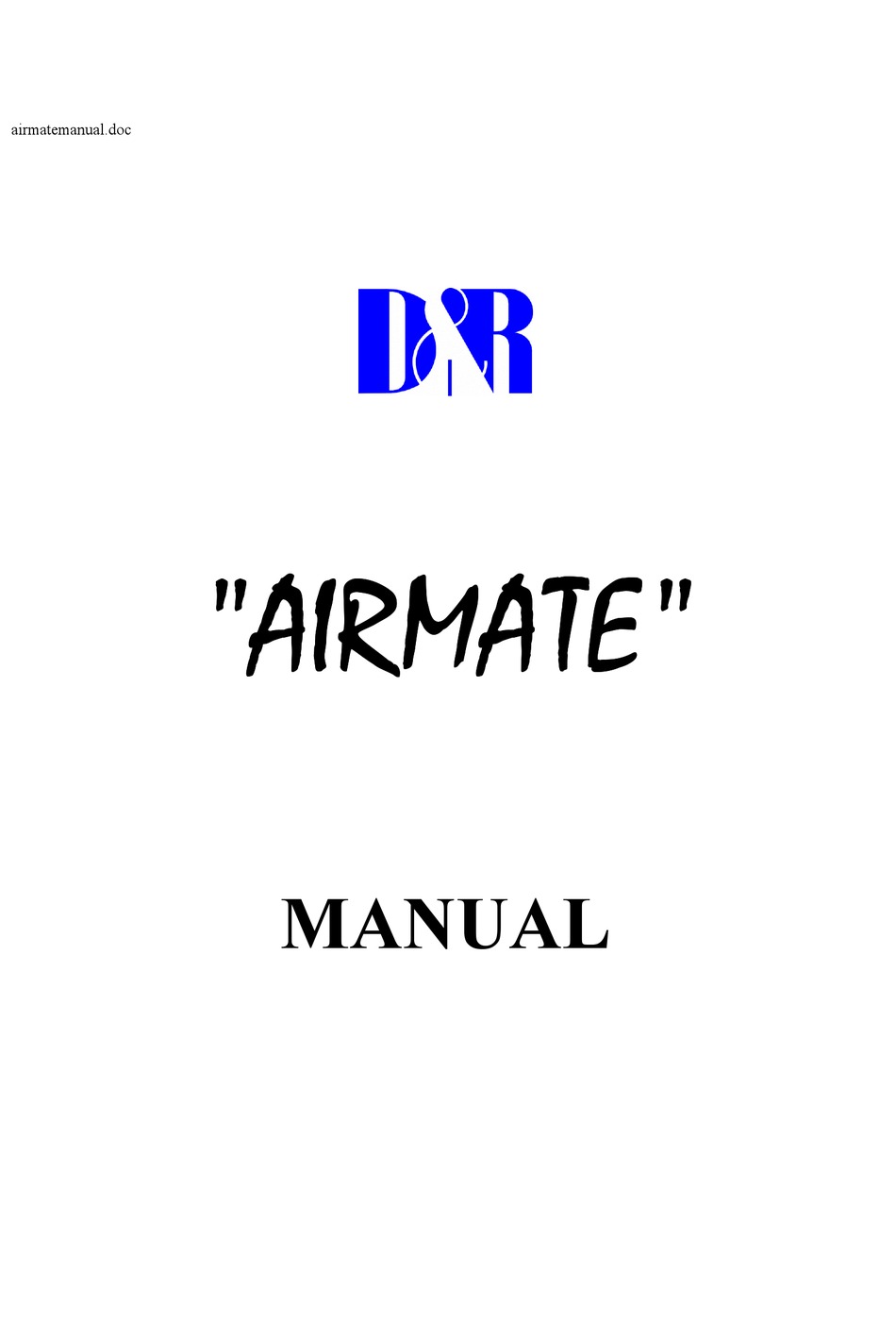

- Page 1 "AIRMATE" "AIRMATE" "AIRMATE" "AIRMATE" MANUAL...
- Page 2 The Airmate is designed by specialists in the field of radio broadcast and is intended to be used as an 24 hour "On-Air" console as well as a production console. We are confident that you will be using the Airmate for many years to come, and wish you much success.
- Page 3 The Airmate is equipped with 8 low-noise mic balanced input modules with the following features. * Two line inputs with optional R.I.A.A. plug able pre-amp * A professional low noise balanced mic pre-amp with 48 volt phantom powering. * A gain control...
- Page 4 INPUT CONNECTORS On the back of your Airmate you find six connectors, one has already been discussed, that was the balanced or symmetrical microphone input, the other two are the stereo line inputs. On line B you can buy an optional available R.I.A.A. correction amp to be able to mix turn tables.
- Page 5 THE MASTER SECTION The Airmate master section houses all the controls for the summing amps and master inputs such as Aux return, 2-Track return, and master outputs. All individual functions we shall describe here. LEDBAR METERS The master section has two large 21 segment meters (VU meters) reading all in and outgoing signals.
- Page 6 It is a load equivalent to the load that loudspeakers normally present to power amps and as you know the Airmate is no power-amp, sorry. MASTER FADER The Airmate master fader is a 51mm model controlling both left and right signals at the same time. SELF-OP This switch mutes the monitor output (your control room monitor) as soon as a microphone input is opened.
- Page 7 DAT recorder. Output level is -10dBv (300mV), the signal is pre master fader. CLEANFEED OUTPUTS Direct beneath the Tape outputs are the Clean feed cinch connectors (some Airmate models indicate RIGHT/LEFT beneath these Cinch connectors). Airmate manual page: 7...
- Page 8 MAINS CONNECTOR The mains inlet is a euro type connector with built in fuse. Your Airmate can accept voltages between 200 volts and 230 volts 50/60Hz. The built in fuse is a slow blow type of 1 Amp. never replace this fuse by higher values.
- Page 9 - The other inputs are likewise adjusted, using the "CUE" switches to pre fader listen the connected sources and usage of the input gain for precise adjustments. Be carefully not to place the Airmate near heavy power transformers, as used in power amps etc, this may cause hum, in spite of the thick metal case.
- Page 10 Stereo jack connected to internal change over relay. Center Contact = Tip Normally Closed = Ground Normally Open = Ring ANNOUNCER OUTPUT Stereo jack for left and right Tip = left Ring = right Sleeve = Ground Airmate manual page: 10...
- Page 11 Weight: 9 kg. We wish a you creative and long lasting use of this quality product of D&R Electronica Weesp b.v. Rijnkade 15B 1382 GS WEESP, The Netherlands Phone: 0294-418 014 Fax: 0294-416 987 Website: http://www.d-r.nl E-mail: info@d-r.nl Airmate manual page: 11...
- Page 12 1 kV power cables. Extra information: The product passed the specifications of the following regulations; Low voltage 73 / 23 / EEG EMC-regulations 89 / 336 / EEG. (*) The product is tested in a normal users environment. Airmate manual page: 12...
- Page 13 50%. This is a situation in which current can easily flow. Current will flow when there is a difference in ground potential between equipment on stage and in the P.A. system. Please do check if there is any potential between the housing of the mikes and Airmate manual page: 13...
- Page 14 Always keep the above mentioned information in mind when using electrically powered equipment. D&R Electronica Weesp b.v. Rijnkade 15B 1382 GS, WEESP The Netherlands Phone: ++31 294 418 014 FAX: ++31 294 416 987 Website: http:///www.d-r.nl E-mail: info@d-r.nl Airmate manual page: 14...
- Page 15 Mocht u nog vragen hebben dan kunt u zich altijd tot onze dealers wenden en in uiterste nood tot ons. D&R ELECTRONICA WEESP B.V. Rijnkade 15B 1382 GS WEESP-HOLLAND The Netherlands Phone: 0294-418 014 Fax: 0294-416 987 Website: http://www.d-r.nl E-mail: info@d-r.nl Airmate manual page: 15...
- Page 16 DE INGANGS MODUUL De Airmate is voorzien van 8 ruisarme "TRIPLE INPUT" ingangsmodules met de volgende mogelijkheden. * Twee lijningangen waarvan de "B" ingang geschikt is voor een optionele R.I.A.A. correctieversterker. * Een volledig gescheiden gebalanceerde microfooningang met 48 volt phantom voeding * Een gain regeling.
- Page 17 Een microfoon is een instrument dat akoestische signalen in elektrische signalen omzet zonder enige versterking (in de meeste gevallen). Deze minuscuul kleine signalen moeten versterkt worden zonder storing en/of ruisbijdrage door het mengpaneel, hiervoor is de Airmate uitstekend uitgerust. Airmate manual page: 17...
- Page 18 De op deze wijze aangesloten microfoonkabel is volkomen ongevoelig voor storingen van buiten Indien u condensator microfoons heeft (op een ander principe ontworpen microfoons) dan zijn die zonder meer aansluitbaar op de Airmate mic input. Op pin 2 en 3 van de XLR plug staat 48 volt voedingsspanning.
- Page 19 SPECIALE OPTIES IN UW AIRMATE KANALEN. Op de printplaat van uw Airmate zijn verschillende jumpers (kleine overbruggingen) geplaatst om een aantal functies anders te laten verlopen dan de fabrieks instellingen op dit moment. Wij raden u aan dit door uw dealer uit te laten voeren indien u een van de hier onderstaande veranderingen wenst door te voeren.
- Page 20 Deze stereo ingang, (met eigen stereo cue afluistering) is bedoeld om galm apparatuur op aan te sluiten. Deze aux return staat rechtstreeks aangesloten op de centrale links/rechts mix versterkers. U kunt dus ook hierop een andere mixer aan sluiten zonder verlies van ingangskanalen. Airmate manual page: 20...
- Page 21 Hoewel dit alléén merkbaar is in de koptelefoonuitgang en niet op de master uitgangen, is het aan te raden deze situatie te vermijden. MASTER FADER De master fader van de Airmate is een stereo 51mm fader die het totaal van het uitgangssignaal regelt. Airmate manual page: 21...
- Page 22 Cleanfeed en Announcer uitgangen echter wel afhankelijk van de Aux master volume regelaar. De Talkback toets is een zelfterugkerende toets waardoor de talkback microfoon niet ongewild open kan staan. Airmate manual page: 22...
- Page 23 RED LIGHT Direct onder de cleanfeed cinch connectors zit een stereo jack (bij sommige modellen Airmate nog als Cleanfeed benoemd) die als rood licht signalering aansluiting gebruikt kan worden. Deze rood licht signalering is uitgevoerd via een stereo jack die intern aangesloten is op een wissel relais.
- Page 24 NET ENTREE MET ZEKERING De net entree is uitgevoerd als eurosteker met ingebouwde zekering. De Airmate is geschikt voor spanningen tussen 200 volt en 230 volt (de netspanning waar we langzaam naar toegaan in dit land). De ingebouwde zekering is 1 Ampere traag.
- Page 25 De andere inputs worden op een identieke wijze ingeregeld via de CUE toets en de gainregeling. Zaken om op te letten. Zorg ervoor dat de Airmate niet opgesteld wordt in de buurt van zware transformatoren zoals aanwezig in eindversterkers. Dit kan brom veroorzaken door instrooien, ondanks de plaatstalen kast en het dikke front.
- Page 26 Airmate manual page: 26...
- Page 27 Let op dat alle vier de pennen in de busjes vallen en druk de print zover mogelijk naar beneden. Dit is alles wat er nodig is om de Airmate geschikt te maken voor pick-ups. Zet vervolgens de bodem weer vast in omgekeerde volgorde van het uiteennemen.
- Page 28 Stereo jack aansluiting voor links en rechts. Tip = Links. Ring = Rechts. Afscherming = Aarde. uitgangsniveau +4 dBu (1.22volt) / 47 Ohm . 2-TRACK INPUT Cinch aansluiting voor links en rechts. -10dBv (300mv) ingang / 100kOhm. Afscherming-aarde. Airmate manual page: 28...
- Page 29 Weight: 9 kg. Wij wensen u een zeer langdurig en creatief gebruik van dit product van D&R Electronica Weesp b.v. Rijnkade 15B 1382 GS WEESP The Netherlands Phone: 0294-418 014 Fax: 0294-416 987 Website: http://www.d-r.nl E-mail: info@d-r.nl Airmate manual page: 29...
- Page 30 Aanvullende informatie: Het product voldoet hierbij aan de eisen van de richtlijn voor; Laag voltage 73 / 23 / EEG EMC-richtlijn 89 / 336 / EEG. (*) Het product is getest in een normale gebruik situatie. Airmate manual page: 30...
- Page 31 50%. This is a situation in which current can easily flow. Current will flow when there is a difference in ground potential between equipment on stage and in the P.A. system. Please do check if there is any potential between the housing of the mikes and Airmate manual page: 31...
- Page 32 And last but not least be careful not to touch a person being shocked as you, yourself could also be shocked. Once removed from the shock, have someone send for medical help immediately Always keep the above mentioned information in mind when using electrically powered equipment. Airmate manual page: 32...
