geo-FENNEL FR 66-MM Operator's Manual

Batteriestatus
Leer - Blinkend -
Voll – Halbvoll –
Noch etwa Wechseln
Batterien Anfangs-
30 Minuten Sie die
sind i. O. warnung
verbleiben Batterien
Sollposition mit Halteklammer versetzen
Mittig: Die Halteklammer wird in die
untere Position geschraubt. Die
Sollhöhe ist mittig. Sie wird
automatisch erkannt. Die Standard-
Mittenposition stellt einen gleich
großen Messbereich ober- und
unterhalb der Laserebene bereit.
Versetzt: Die Halteklammer wird in
die obere Position geschraubt. Die
Sollhöhe ist um 25 mm nach oben
versetzt. Sie wird automatisch
erkannt. Das versetzte Sollniveau
stellt mehr Messbereich oberhalb der
Laserebene bereit. Das kann immer
dann nützlich sein, wenn von oben auf
das Sollniveau zugearbeitet wird und
der Messbereich unter der
Laserebene nicht oder nur zur
Korrektur benutzt wird, z.B. wenn Sie
Höhenpflöcke
Halteklammer
1. Schraube - zum Befestigen des Empfängers.
2. Ausrichtkegel - unterstützet das Ausrichten des Empfängers.
3. Messlatten-Klemmschraube
4. Ablese-Kante
5. Fahrbare Klemmbacke - zieht sich fest an die Messlatte.
6. Umschraubbare Klemme - Mit Keil für runde Messlatten oder
mit flacher Backe für rechteckige Messlatten.
Kontakt
geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 49 21 45
Fax +49 561 49 72 34
Email: info@geo-fennel.de
www.geo-fennel.de
Technische Angaben
Reichweite
(abhängig vom Laser): 1 m - 450 m
Empfangsfensterhöhe: 127 mm
Höhe der numerischen Anzeige: 102 mm
Genauigkeit (Nullband, absolut):
Ultrafein 0.5 mm
Superfein 1.0 mm
Fein 2.0 mm
Mittel 5.0 mm
Grob 10 mm
Kalibrierung: 0.1 mm
Empfangswinkel: ± 45° minimum
Empfangs-Wellenlänge: 610 nm - 780 nm
Signallautstärke: Laut = 110 dBA
Mittel = 95 dBA
Leise = 65 dBA
LED Höhenanzeige Vorn
Grün für Sollhöhe
Rot für Oben
Blau für Unten
Spannungsversorgung: 2 x 1.5V AA
Betriebsdauer: 60+ Stunden
Auto-Abschalten: 30 Min.,24 h, AUS
Schutzgrad: IP67
Gewicht ohne Klammer: 371 g
Abmessungen ohne Klammer: 168 x 76 x 36 mm
Betriebstemperatur: -20° C - +60° C
Lagertemperatur: -40° C - +70° C
*Alle Angaben vorbehaltlich technischer Änderungen
Garantie
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem
Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel wie
Material- oder Herstellungsfehler, sowie die Nichterfüllung
zugesicherter Eigenschaften. Ein Garantieanspruch besteht nur
bei bestimmungsgemäßer Verwendung. Mechanischer
Verschleiß und äußerliche Zerstörung durch Gewaltanwendung
und Sturz unterliegen nicht der Garantie. Der Garantieanspruch
erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller
behält sich vor, im Garantiefall die schadhaften Teile instand
zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit
gleichen technischen Daten) auszutauschen. Ebenso gilt das
Auslaufen der Batterie nicht als Garantiefall.
Technische Änderungen vorbehalten.
geo-FENNEL – Precision by tradition

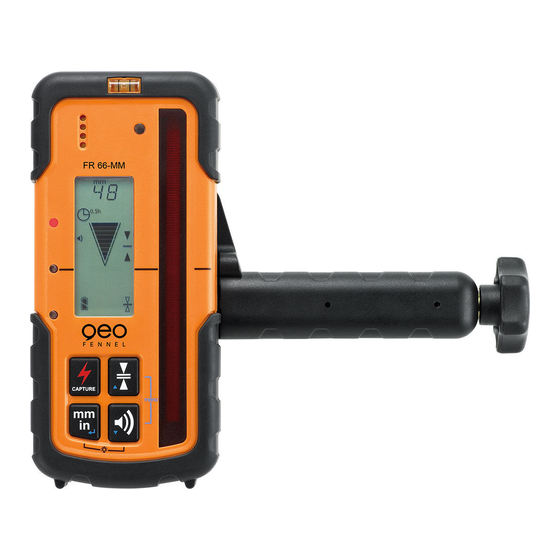

FR 66-MM
Bedienungsanleitung

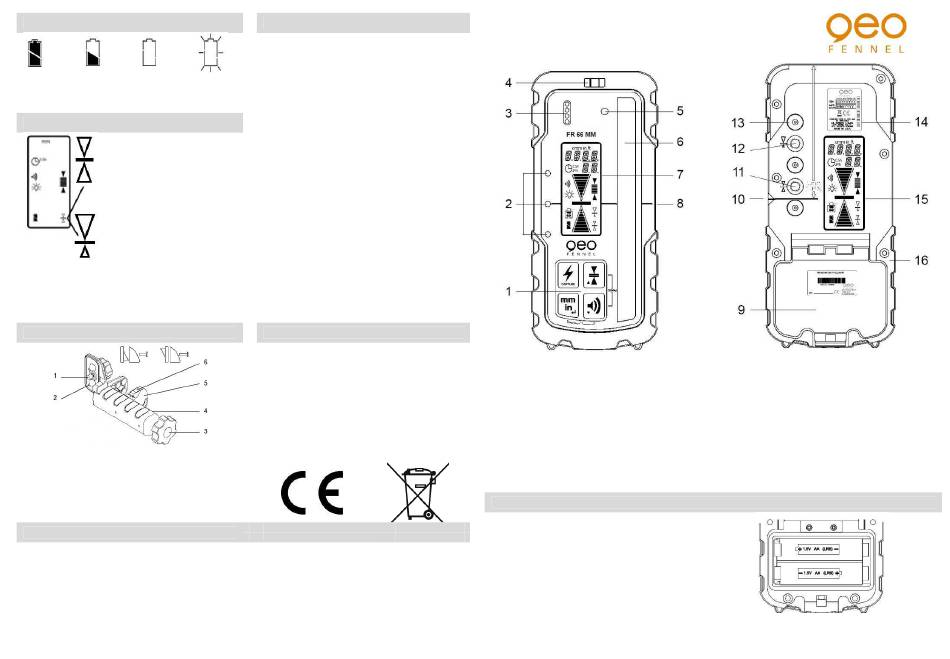

Vorderseitenansicht
1. Tastatur
2. LED-Laserhöhen-Anzeige
3. Tonsignal-Ausgang
4. Libelle zum Ausrichten bei Markierarbeiten
5. Stroboskopsensor: Verhindert falsche Signale von
Blitzwarnleuchten auf Baufahrzeugen
6. Laser-Empfangsfeld (127 mm)
7. Vorderseiten - LCD
8. Sollniveau-Mittenmarkierung
(80 mm von Gehäuse - Oberkante)
Batterien einlegen
1. Clip der Batteriefach-Klappe nach außen hebeln,
entriegeln und Batteriefach öffnen.
2. Zwei Alkalibatterien der Größe AA einlegen.
Polarität beachten!
3. Zum Schließen den Deckel nach unten
drücken, bis erhörbar mit einem Klick einrastet.
Rückseitenansicht
9. Batteriefach mit Klappe
10. Sollniveau-Kerbe
(80 mm von Gehäuse-Oberkante)
11. Halteklammer-Fixierung - Mittenposition
12. Halteklammer-Fixierung - Versetzte Position
13. Kegelförmige Klammerführung
14. Geräte- und Seriennummern-Etikett
15. Rückseiten - LCD
16. Gummi-Ummantelung
