Sacar el contenido de la caja

1. Abra la caja de cartón completamente
cortando cada esquina de arriba a abajo.
2. Saque y compruebe el contenido de la
caja antes del montaje. La caja debe
contener lo siguiente:
3. Si faltara algún artículo de su caja,
póngase en contacto con el servicio de
atención al cliente de Generac llamando al
1-888-GENERAC
cuando llame tenga a mano los números
de modelo y serie.
4. Escriba el número de modelo, número de
serie y fecha de compra que aparecen en
la portada de este manual.
Accesorios
Artículo
Unidad principal
Manual del usuario
Tarjeta de registro del producto
Hojas de emisiones y garantía
Cuarto de aceite SAE
Cargador de la batería
Embudo para el aceite
Bolsa de tornillería
Pasador de retención (A)
Arandelas (B)
Ruedas no planas (C)
Clavijas del eje (D)
Conjunto de patas para la estructura (E)
Tuercas embridadas de cabeza
hexagonal (M8) (F)
Pernos de cabeza hexagonal (M8) (G)
Junta (H)
Protección del control
Tornillo de cabeza cilíndrica (4 mm) (K)
Conjunto del asa (L) (no incluido dentro
de la bolsa de tornillería)
Perno de cabeza hexagonal
(M8 x 55 mm) (M)
Arandela de Nylon (N)
Tuerca de seguridad hexagonal (P)
Llave Allen hexagonal (4 mm)
no se muestra
9
(1-888-436-3722)
Cant.
1
1
1
1
1
1
1
Cant.
2
2
2
2
2
4
4
1
1
4
1
2
4
2
1

Montaje

Consulte el manual. Lea y comprenda
completamente el manual antes de usar el
producto. No comprender completamente el
manual puede provocar la muerte o lesiones
graves.
Si tiene problemas con el montaje, llame al
y
1-888-GENERAC (1-888-436-3722). Cuando
llame para solicitar asistencia, tenga a mano
los números de modelo y de serie.
Las siguientes herramientas son necesarias
para instalar el kit de accesorios.
• Llave de matraca 8 mm (1)
• Llave de 8 mm (2)
• Llave de 10 mm (1)
• Llave de 13 mm (1)
• Conector de 8 mm (1)
• Conector de 12 mm (1)
• Conector de 13 mm (1)
• Alicates planos (1)
NOTA: Las ruedas no se han diseñado para
circular sobre carreteras.
Consulte la Figura
Instale las ruedas tal y como se indica a
continuación:
1. Deslice el pasador de eje (D) a través de
la rueda (C) y por los agujeros de eje de la
estructura del generador.
2. Deslice una arandela plana de 5/8" (B) por
el eje y sujétela con el pasador de
retención (A). Repita este procedimiento
en el lado opuesto.

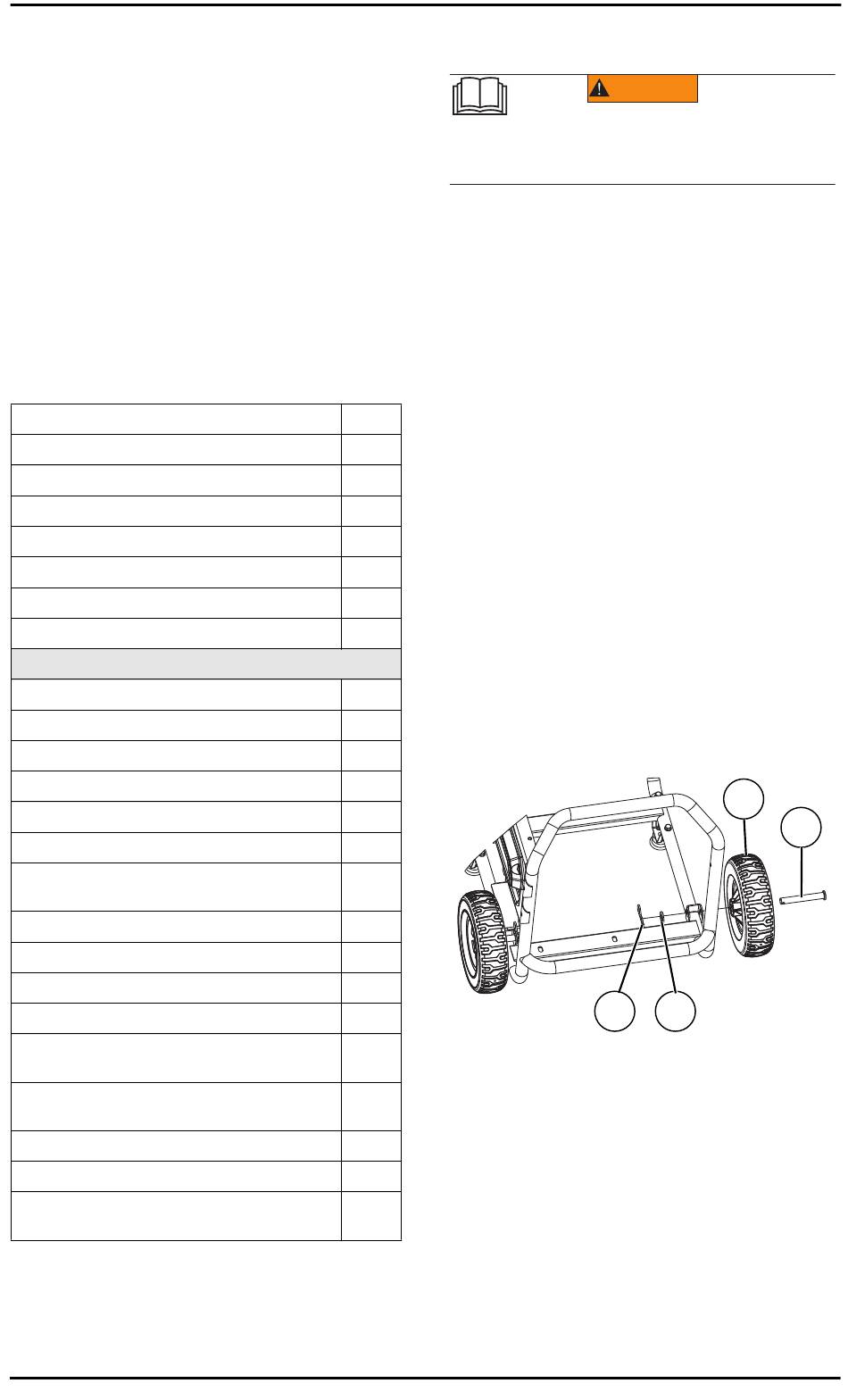

Figura 2-7. Montaje de la rueda
Consulte la Figura
Instale el conjunto de patas para la estructura
de la siguiente manera:
1. Deslice los pernos de cabeza hexagonal
M8 (M) por los agujeros de la estructura.
2. Deslice la pata de la estructura (E) en los
pernos de cabeza hexagonal (G).
3. Instale las tuercas con brida (F) y apriete
con una llave de matraca, un conector de
12 mm y una llave de 13 mm.
Coloque la junta y la protección del control de
la siguiente manera:
Manual del usuario del generador portátil
ADVERTENCIA
(000100a)
2-7.
C
004543
A B
2-8.
D
