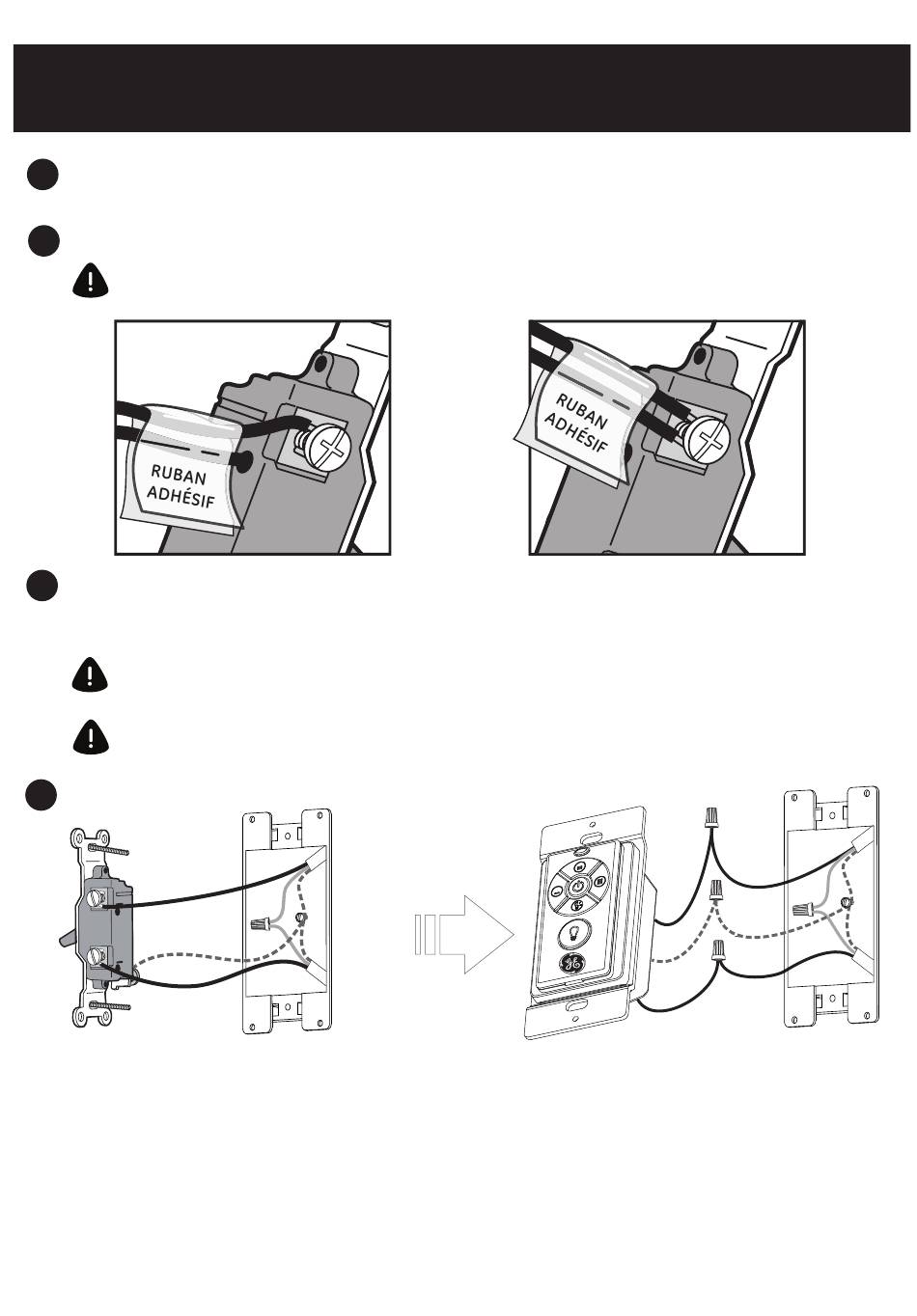

Installation de la commande murale
1
Couper l'alimentation (OFF) du commutateur au niveau du disjoncteur ou de la boîte à fusibles. Vérifier
que l'alimentation est coupée (OFF) au niveau du boîtier de l'interrupteur avant de poursuivre.
2
Retirer la plaque murale existante et commuter depuis le boîtier de l'interrupteur.
REMARQUE IMPORTANTE : Le commutateur mural peut avoir deux fils fixés à la même vis comme
indiqué ci-dessous. Attacher ces deux fils ensemble avec de l'adhésif avant la déconnexion.
3
Identifier le type de circuit pour effectuer le câblage. Normalement, le commutateur est connecté par un fil
avec un commutateur unipolaire ou un commutateur 3 voies. Suivre les instructions ci-dessous pour
procéder au câblage
ATTENTION : Contacter un maître électricien ou appeler le service clientèle au 1-866-885-4649 concernant
les questions sur le câblage.
AVERTISSEMENT : Ne pas connecter les fils sur une ligne SOUS TENSION/À CHAUD et NEUTRE. Cette
commande ne peut couper que la ligne SOUS TENSION/À CHAUD.
3A
3A APPLICATION UNIPOLAIRE
NOIR
VERT/NU
NOIR
- Connecter un fil noir de la commande murale à l'un des fils noirs retirés du commutateur.
- Connecter le deuxième fil noir de la commande murale à l'autre fil noir retiré du commutateur.
Si vous avez attaché les deux fils noirs du commutateur ensemble avec de l'adhésif, connecter les deux
fils à la commande.
- Si votre boîtier de l'interrupteur possède un fil de terre (vert ou cuivre nu), connecter le fil vert de la
commande murale au fil de terre retiré du commutateur. Sinon, connecter le fil vert de la commande murale
directement à l'une des vis du boîtier de l'interrupteur.
Fixer les marrettes pour garantir qu'aucun fil nu n'est exposé.
ou
A
B
NOIR
NOIR
VERT
/NU
VERT
NOIR
NOIR
2
