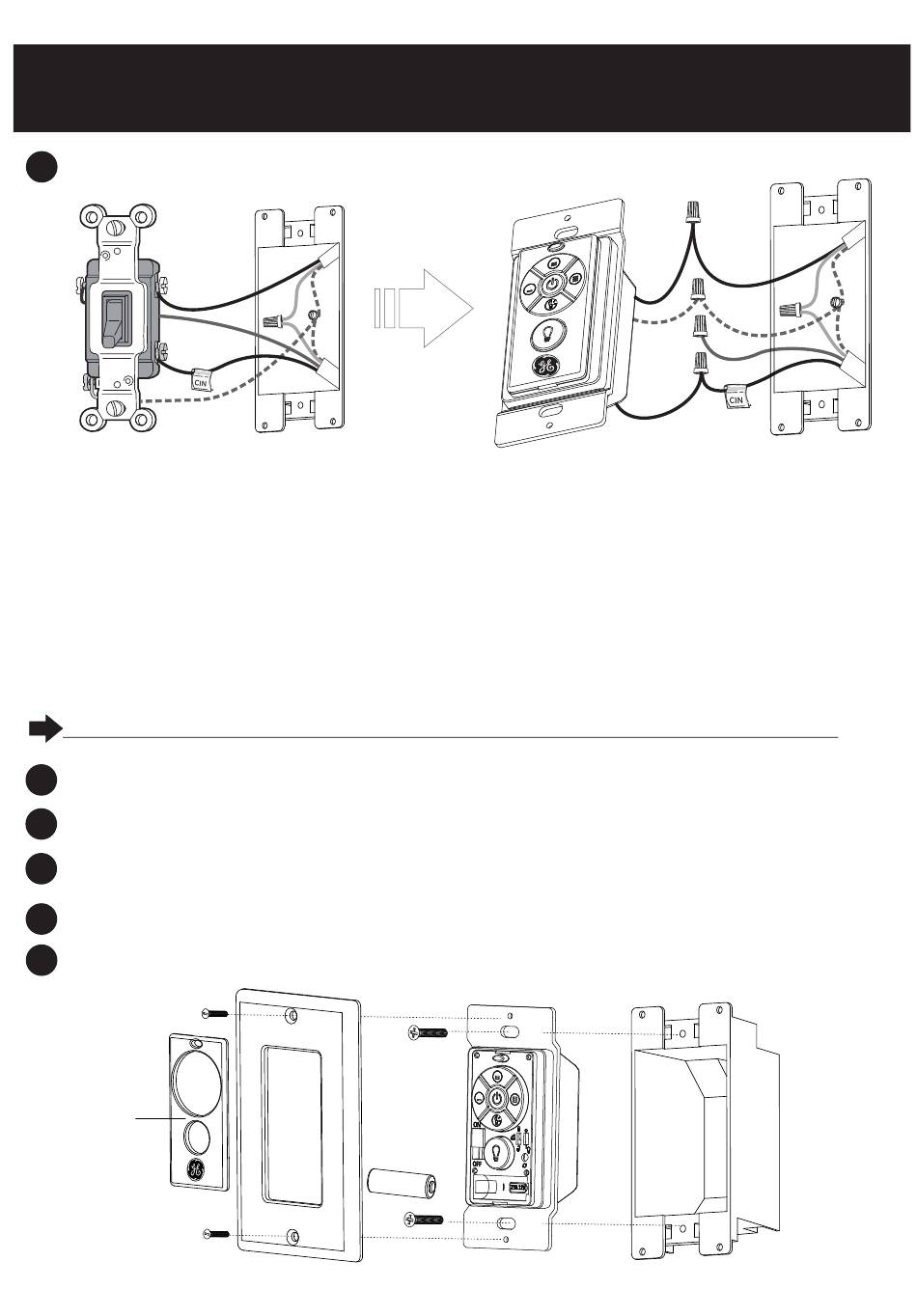

Instalacion del Control de Pared
3B
APLICACIÓN DE 3 VIAS
NEGRO
VERDE
/DESNUDO
- Conecte un cable negro del control de pared a uno de los cables de removió del interruptor.
- Conecte el segundo cable negro del control de pared al otro cable negro que removió del interruptor.
Si usted adjunto los dos cables negros del interruptor, conecte ambos cables al control.
- Tape el cable rojo del interruptor con uno de los conectores de cables.
- Si su caja del interruptor tiene un cable a tierra (verde o desnudo de cobre), conecte el cable verde del
control de pared al cable a tierra que removió del interruptor. Sino, conecte el cable verde del control de
pared al directamente a uno de los tornillos de la caja del interruptor.
Asegure los cables con los conectores de cable para asegurarse que no hay ningún cable expuesto.
REFIERASE AL DIAGRAMA QUE SE MUESTRA A CONTINUACION PARA COMPLETAR LA INSTALACION
4
Asegure el control de pared a la caja del interruptor usando los tornillos provistos.
5
Instale las baterías de 23A 12v provistas dentro del compartimento.
6
Asegure una de las placas decorativas del control de pared usando los tornillos provistos con la placa de
pared.
7
Deslice el interruptor de ON/OFF del control de pared a la posición de encendido "ON".
8
Adjunte el panel del control de pared, alineando los orificios.
Panel
3
ROJO
NEGRO
NEGRO
VERDE
VERDE
/DESNUDO
ROJO
NEGRO
