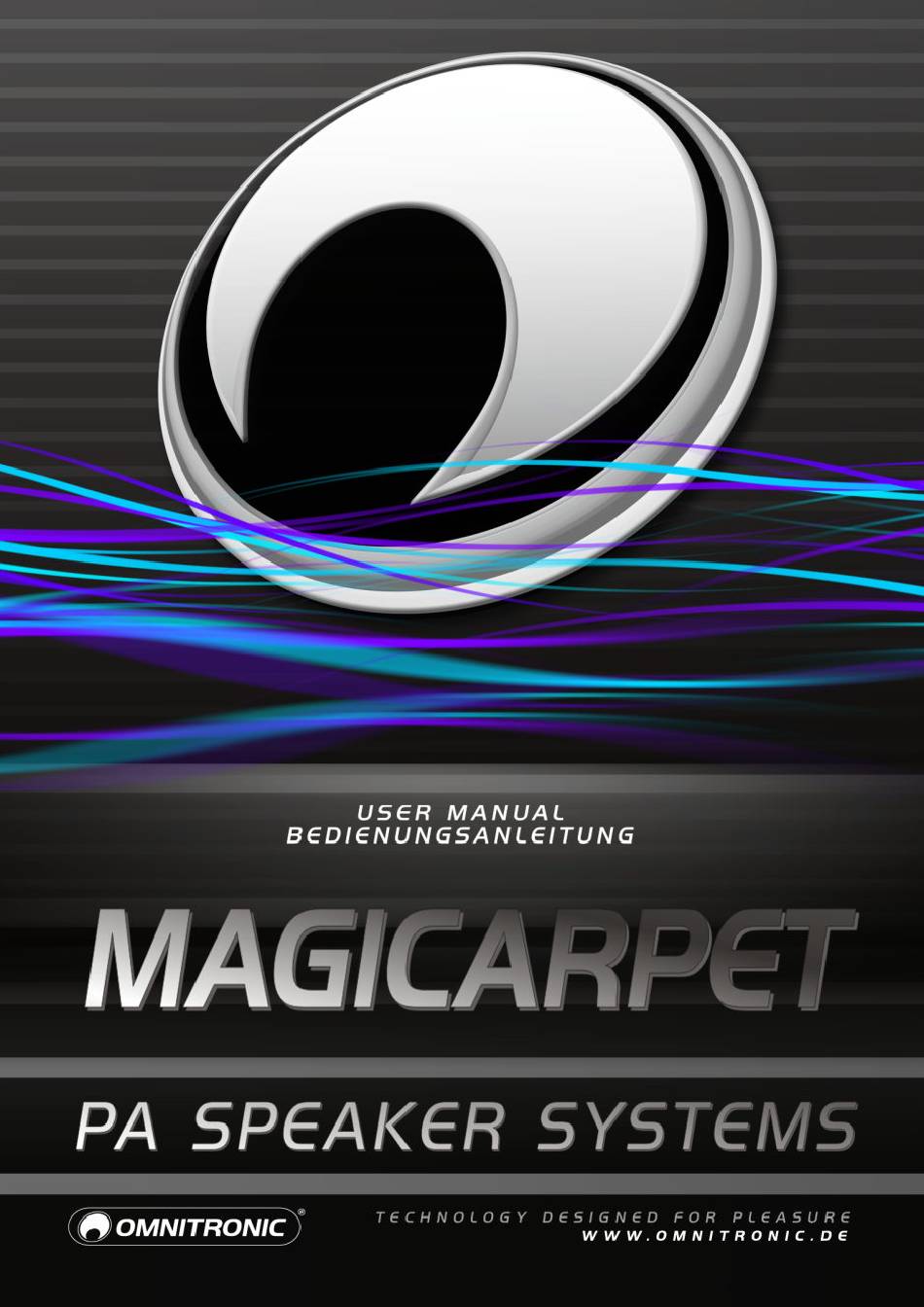

- Page 2 MagiCarpet PA SPEAKER SYSTEMS Modell Modell Modell Modell 208A | 210A | 212A | 215A | 2215A 208A | 210A | 212A | 215A | 2215A 208A | 210A | 212A | 215A | 2215A 208A | 210A | 212A | 215A | 2215A Modell Modell Modell...
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 BEDIENELEMENTE UND ANSCHLÜSSE ....................7 Modelle 208A | 210A | 212A | 215A | 2215A ....................7 Modelle 151A MK2 | 181A MK2 ........................8 5 INSTALLATION ............................. -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für eine PA-Lautsprecherbox von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Page 5 ACHTUNG! Lautsprecheranlagen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
-
Page 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Die Lautsprecherboxen der MagiCarpet-Serie sind leistungsfähige Aktiv-Lautsprecherboxen in extrem leichtem und stabilem Holzgehäuse mit Filzüberzug. Sie sind flexibel einsetzbar für Festinstallationen und semi-professionelle Live-Anwendungen. Die Lautsprecher sind als 2-Wege-Systeme ausgeführt mit Anschlüssen für Mikrofone (Klinke und XLR), Line-Quellen (Cinch und XLR) und zum Koppeln weiterer Aktivboxen. -
Page 7: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Modelle 208A | 210A | 212A | 215A | 2215A Diese Anleitung beschreibt exemplarisch die Rückseite des Modells 2215A. Die Abbildungen und Eigenschaften der anderen Modelle sind ähnlich. Mikrofon-Eingänge MIC 1 und MIC 2 XLR- und 6,3-mm-Klinkenbuchsen zum Anschluss von Mikrofonen. -
Page 8: Modelle 151A Mk2 | 181A Mk2
Modelle 151A MK2 | 181A MK2 Diese Anleitung beschreibt exemplarisch die Rückseite des Modells 181A MK2. Die Abbildungen und Eigenschaften des anderen Modelles sind ähnlich. Durchschleifausgänge LINK Lautstärkeregler SUB LEVEL Symmetrische XLR-Buchsen, parallel geschaltet Groundlift-Schalter GND mit den Eingängen, zum Weiterleiten des In gedrückter Stellung werden Signalmasse Eingangssignals an ein anderes Gerät. -
Page 9: Installation
INSTALLATION Die Lautsprecherboxen können frei im Raum aufgestellt werden. • Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten. •... -
Page 10: Anschlüsse Herstellen
ANSCHLÜSSE HERSTELLEN Schalten Sie die Lautsprecherbox und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. Modelle 208A | 210A | 212A | 215A | 2215A Schließen Sie an den Line-Eingang LINE IN Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CD-Player an. -
Page 11: Bedienung
7 7 7 7 BEDIENUNG Schalten Sie zunächst die angeschlossenen Signalquellen ein, um laute Schaltgeräusche zu vermeiden. Stellen Sie vor dem ersten Einschalten der Lautsprecherbox den Master-Regler oder alle Lautstärkeregler (je nach Modell) in die linke Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden. -
Page 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens - alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. - mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 13: Technische Daten
TECHNISCHE DATEN Modell 208A 210A 212A 215A 2215A Spannungs- 115/230 V AC, 115/230 V AC, 115/230 V AC, 115/230 V AC, 115/230 V AC, versorgung: 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Gesamtanschluss- 70 W (1/8 Power) 70 W (1/8 Power) 70 W (1/8 Power) 100 W (1/8 Power) -
Page 14: Introduction
INTRODUCTION Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. - Page 15 WARNING! Speaker systems must only be operated by trained persons. Danger of Life due to crashing speaker systems or hearing loss due to excessive sound pressure levels! The different local conditions have to be considered in terms of safety rules. This device has left our premises in absolutely perfect condition.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS The speaker systems of the MagiCarpet series are high-performance active speaker systems in light-weight and rugged plywood cabinets with felt cover. They can be flexibly used for permanent installations and semi- professional live applications. The speakers are designed as 2-way systems with connectors for microphones (XLR and 6.3 mm jack), line sources (RCA and XLR) and for coupling with other active speakers. -
Page 17: Operating Elements & Connections
OPERATING ELEMENTS & CONNECTIONS Models 208A | 210A | 212A | 215A | 2215A This user manual describes the rear panel of model 2215A as a reference. Illustrations and features of the other models are comparable. Microphone inputs MIC 1 and MIC 2 XLR and 6.3 mm jack inputs for connecting a microphones. -
Page 18: Models 151A Mk2 | 181A Mk2
Models 151A MK2 | 181A MK2 This user manual describes the rear panel of model 181A MK2 as a reference. Illustrations and features of the other model are comparable. Feed-through outputs LINK Level control SUB LEVEL Balanced XLR jacks, connected in parallel to Ground lift selector switch GND the inputs, to connect another device, e.g. -
Page 19: Installation
INSTALLATION The speaker systems can be placed as desired. • The location must be solid, plane, anti-slip, vibration-free, oscillation-free, and fire-resistant. The installation area must hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speakers must never be installed higher than 100 cm without secondary attachment. -
Page 20: Making The Connections
MAKING THE CONNECTIONS Switch off the speaker system and the units to be connected before making or changing the connections. Models 208A | 210A | 212A | 215A | 2215A Audio units with line level (e.g. mixer or CD player) can be connected via balanced XLR plugs at the input LINE IN or via the unbalanced RCA L/R input. -
Page 21: Operation
7 7 7 7 OPERATION To prevent loud switching noise, first switch on the connected signal sources. Prior to the first switching on of the speaker system, turn down the MASTER LEVEL control or all LEVEL controls (depending on the model) to the left stop position to avoid a high volume at the beginning. -
Page 22: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 23: Technical Specifications
TECHNICAL SPECIFICATIONS Model 208A 210A 212A 215A 2215A Power supply: 115/230 V AC, 115/230 V AC, 115/230 V AC, 115/230 V AC, 115/230 V AC, 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Power cons.: 70 W (1/8 power) 70 W (1/8 power) 70 W (1/8 power) 100 W (1/8 power) - Page 24 © © © © OMNITRONIC 2016 OMNITRONIC 2016 OMNITRONIC 2016 OMNITRONIC 2016 Änderungen und Irrtum vorbehalten. Subject to change without prior notice. 00102661 Version 1.1...
