Summary of Contents for Worx WX334
- Page 1 rotary hammer Bohrhammer...
- Page 2 Original instructions Übersetzung der Originalanleitung...
- Page 5 Loosen Tighten...
-
Page 6: Locking Sleeve

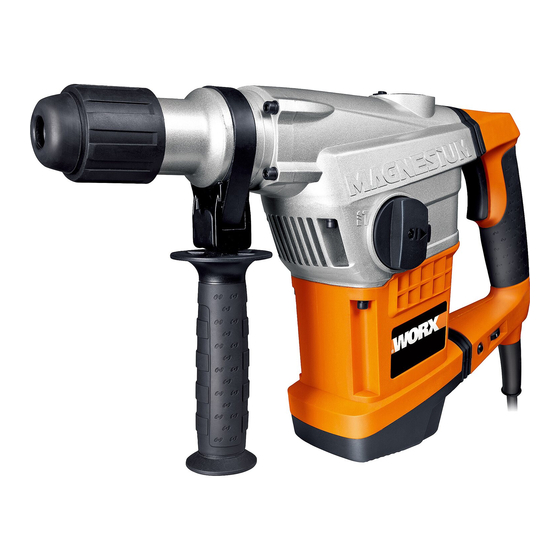

LOckiNg sLEEvE WrENch grEasE BOx cOvEr ON/Off sWitch hammEr Or chisEL actiON sELEctOr sWitch variaBLE sPEED cONtrOL auxiLiary haNDLE sDs DriLL Bits * Dust cOvEr * 10. DEPth gaugE * 11. sDs chisELs (POiNt aND fLat) * *Not all the accessories illustrated or described are included in standard delivery. rotary hammer... -
Page 7: Technical Data
TECHNICAL DATA Rated voltage 230-240V~50Hz Rated power 1250W Rated no load speed 200-450/min Impact frequency 1400-2800/min Rated impact energy Chuck type SDS-MAX Drilling capacity max Concrete 40mm Protection class 7.4kg Weight NOISE INFOrMATION A weighted sound pressure : 95.1dB(A) A weighted sound power :106.1dB(A) &... - Page 8 this tool may cause hand-arm vibration syndrome if its use is not adequately managed. WarNiNg: To be accurate, an estimation of exposure level in the actual conditions of use should also take account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle but not actually doing the job.
- Page 9 ADDITIONAL SAFETY control can cause personal injury. POINTS FOr YOUr rOTArY tOrQuE LimitEr HAMMEr There is a clutch in your hammer drill. The torque limiter will actuate when a certain 1. Wear ear protectors. Exposure to noise torque level is reached. The motor will can cause hearing loss.
- Page 10 SYMBOLS OPErATION INSTrUCTIONS NOtE: Before using the tool, read the To reduce the risk of injury, user instruction book carefully. must read instruction manual. iNtENDED usE The machine is intended for hammer drilling Double insulation in concrete, brick and stone as well as for light chiseling work.
-
Page 11: Maintenance
2. If your hammer becomes too hot in use, Then fill the grease box (capacity 30g approx a set the hammer switch to the drill mode and half). Use only WORX genuine hammer grease allow your drill to operate at maximum speed (optional accessory). -
Page 12: Environmental Protection
ENVIrONMENTAL PLUg rEPLACEMENT (UK & PrOTECTION IrELAND ONLY) Waste electrical products should not If you need to replace the fitted plug then be disposed of with household waste. follow the instructions below. Please recycle where facilities exist. imPOrtaNt Check with your Local Authority or retailer for recycling advice. -
Page 13: Ec Declaration Of Conformity
EC DECLArATION OF CONFOrMITY POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Declare that the product, Description WOrx rotary hammer Type Wx334 Function hammering various materials Complies with the following Directives, EC Machinery Directive 2006/42/Ec EC Low Voltage Directive 2006/95/Ec EC Electromagnetic Compatibility Directive... - Page 14 arrEtiErhÜLsE schrauBENschLÜssEL schmiErmittELBEhäLtErDEckEL EiN/aus-schaLtEr hämmErN/mEissEL-umschaLtEr variaBLEr gEschWiNDigkEitsrEgLEr ZusatZhaNDgriff sDs BOhrEr * stauBschutZhauBE * 10. BOhrtiEfENaNschLag * 11. sDs sPitZmEissEL & fLachmEissEL * * abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Bohrhammer...
-
Page 15: Technische Daten
TECHNISCHE DATEN Spannung 230-240V~50Hz Nennaufnahmeleistung 1250W Leerlaufdrehzahl 200-450/min Nennschlagzahl 1400-2800/min Nenn-Schlagenergie Bohrfutter-Typ SDS-MAX Max. Bohrleistung Beton 40mm Schutzisolation 7.4kg Gewicht INFOrMATIONEN ÜBEr LÄrM Gewichteter Schalldruck : 95.1dB(A) Gewichtete Schallleistung :106.1dB(A) & K 3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A INFOrMATIONEN ÜBEr VIBrATIONEN Vibrationsgesamtmesswertermittlung gemäß... - Page 16 Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein hand-arm- vibrationssyndrom erzeugen. WarNuNg: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird.
- Page 17 ZUSÄTZLICHE 14. Prüfen Sie vor dem Arbeiten in Wänden und Decken den genauen Verlauf von SICHErHEITSHINWEISE Stromkabeln oder Rohrleitungen. FÜr WINKELSCHLEIFEr 15. Zugängliche Metallteile und Zubehörteile können bei längerem Gebrauch sehr heiß 1. tragen sie gehörschutz, Wenn sie werden. die schlagbohrmaschine benutzen. 16.
-
Page 18: Hinweise Zum Betrieb
SYMBOLE HINWEISE ZUM BETrIEB Lesen Sie diese Bedienungsan- hiNWEis: Lesen Sie das Handbuch leitung gut durch, bevor Sie die vor Inbetriebnahme des Werkzeuges Schlagbohrmaschine benutzen. sorgfältig durch. BEstimmuNgsgEmässEr gEBrauch Schutzisolation Das Gerät ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. -
Page 19: Wartung
Sie ca. 30g des beiliegenden Schmiermittels Drehzahl, bei niedrigeren Einstellungszahlen ein. Dabei ist unbedingt das vorgesehene sinkt die Drehzahl entsprechend. Worx Öl zu verwenden. achtuNg: schmiermittel und 6. BOhrhammErfuNktiON (siehe E) -behälter von kindern fernhalten! 1)Zum Bohren in Beton, Mauerwerk und ähnliche Materialien drücken Sie die... -
Page 20: Fehlerbehebung
Theodor-Heuss-Ring 1-3 50668 Köln Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Erklären, dass das Produkt Servicestelle oder durch eine Fachwerkstatt Beschreibung WOrx Bohrhammer mit Originalersatzteilen durchführen. Typ Wx334 Funktion hämmern verschiedener FEHLErBEHEBUNg materialien 1. Falls Ihr Elektrowerkzeug nicht anlaufen Den Bestimmungen der folgenden Richtlinien sollte, überprüfen Sie zuerst, ob der Stecker... - Page 24 Copyright © 2011, Positec. All Rights Reserved.
