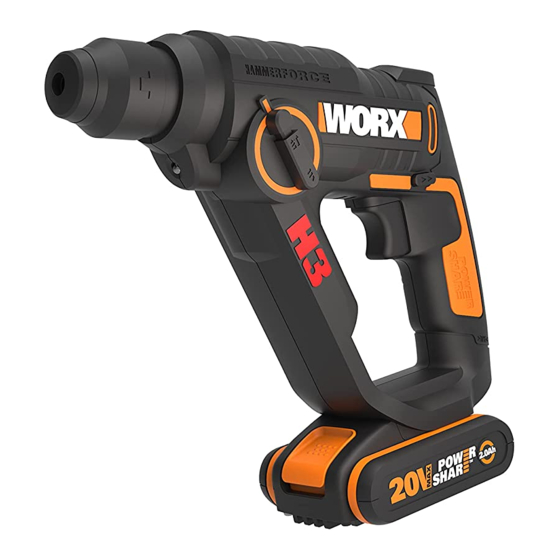

Cordless Rotary Hammer
Akku-Bohrhammer
Marteau perforateur sans fil
Martello rotante a baatteria
Martillo rotatorio a batería
Snoerloze boorhamer
Akumulatorowy młot obrotowy
Akkumulátoros fúrókalapács
Ciocan rotopercutor cuacumulator
Aku vrtací kladivo
Aku vŕtacie kladivo
Martelo Rotativo
Sladdlös borrhammare
Rotacijsko kladivo
WX390 WX390.1 WX390.2 WX390.3
WX390.31 WX390.9
EN
P07
D
P14
F
P22
I
P30
ES
P38
NL
P45
PL
P53
HU
P61
RO
P69
CZ
P76
SK
P83
PT
P90
SV
P98
SL
P105
