CONExIÓN DE CARGADORES DE CA/CC
SITUACIÓN
Cargador de 230/110 V para la batería
de servicio y de arranque
PROBLEMA
El cargador de 230/110 V debe cargar
tanto la batería de servicio como la
de arranque y se debe sincronizar con
todas las demás fuentes de energía.
hOjA DE INSTALACIÓN 6
46 • ES
20020400A D250S Dual SMARTPASS manual EU_US, print file, Print file 001.indd 46

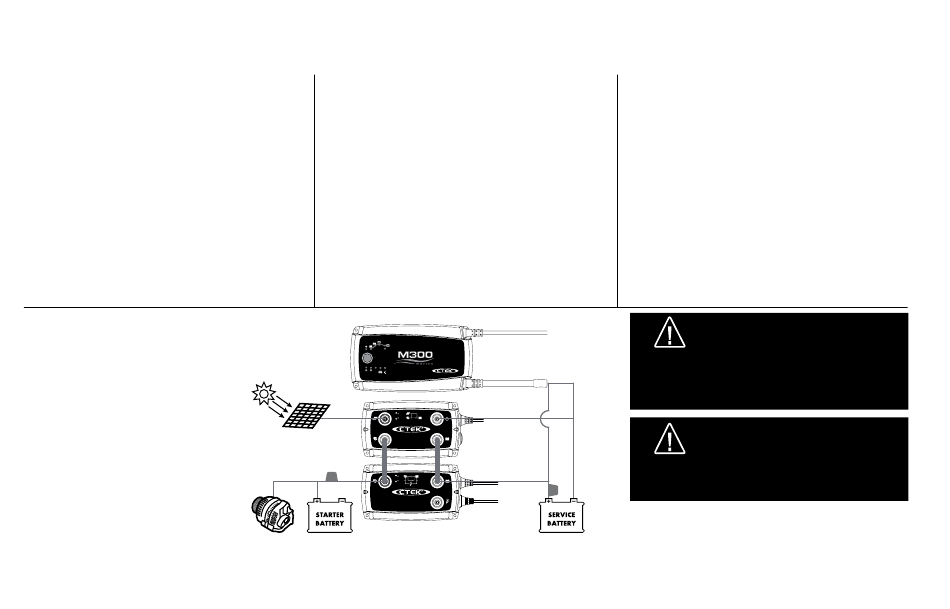

SOLUCIÓN
El cargador de 230/110 V con una
sola salida se conecta directamente a la
batería de servicio.
La batería de arranque se carga
mediante impulsos a través del
SmartPass.
El panel solar también mantendrá
cargada la batería de arranque a través
del SmartPass.
12V
RECOND
MODE
NORMAL RECOND NIGHT
+IN
12V
D250S DUAL
+IN +OUT
+IN +OUT
12V SMARTPASS
+OUT
SUGERENCIA 6
Véase Sugerencia 1, Sugerencia 2,
Sugerencia 4 y Sugerencia 5.
Los cables de batería del cargador de
230/110 V están conectados directa-
mente a la batería de servicio.
¡ATENCIÓN!
• Entrada máx. 23 V
• No conecte en serie dos
paneles solares
¡ATENCIÓN!
D250S DUAL y SMARTPASS no están
protegidos contra polaridad inversa
