EtherSound ES881v2, ES1241v2 & ES16161v2
Assignation des E/S par défaut
E/S numériques AES/EBU stéréo
Entrées 1 à 4
Entrées 5 à 8
Sorties 1 à 4
Sorties 5 à 8

Changer l'assignation des groupes d'E/S

Répartition des signaux
Au sein de chaque groupe de quatre entrées ou sorties AES/EBU stéréo les signaux sont attribués comme suit :
E/S numériques
AES/EBU stéréo
Entrées/sorties 1 ou 5
Entrées/sorties 2 ou 6
Entrées/sorties 3 ou 7
Entrées/sorties 4 ou 8
Masse

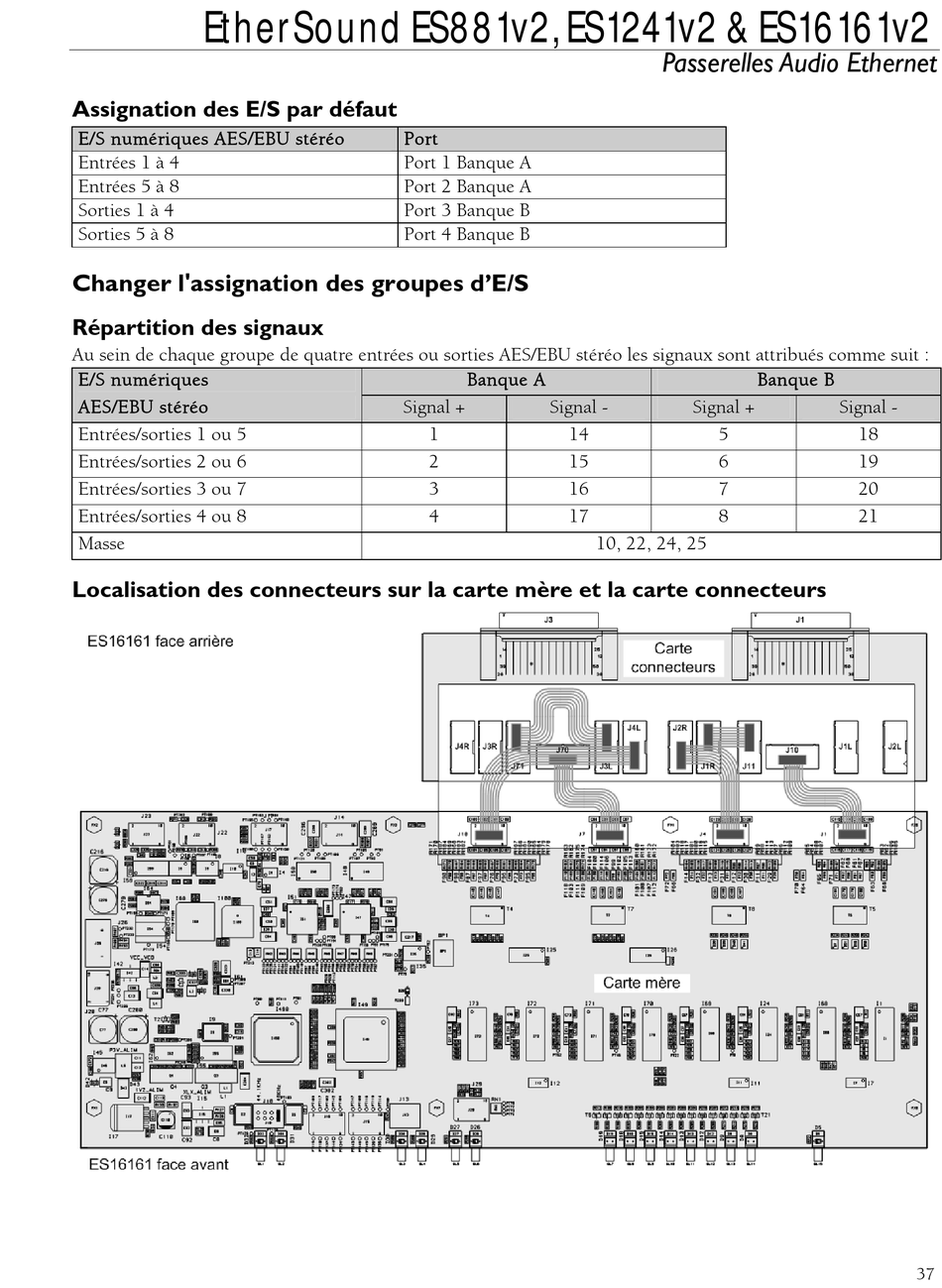

L oc lisation des a con
Port
Port 1 Banque A
Port 2 Banque A
Port 3 Banque B
Port 4 Banque B
Banque A
Signal +
1
2
3
4
ne teurs sur la c ca
Signal -
14
15
16
17
10 , 22,
rte mère et la c te connecteurs ar
Passerelles Audio Ethernet
Banque B
Signal +
5
6
7
8
24, 25
Signal -
18
19
20
21
37
