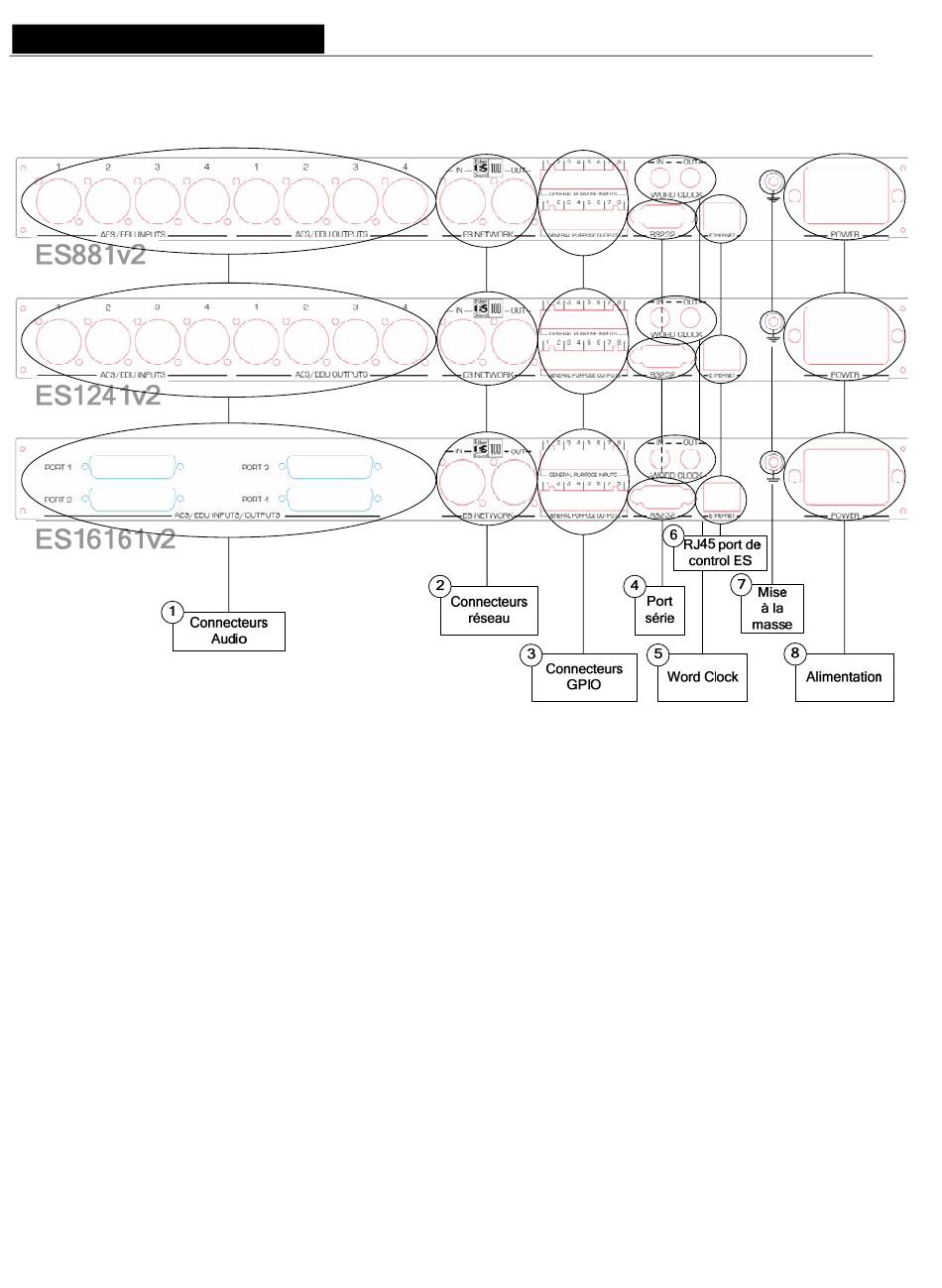

Faces arrière d'ES881v2, ES1241v2et E
Connecteurs audio
1.
Sur ES881v2 , quatre connecteurs XLR-3 mâles sont utilisés pour restituer huit canaux EtherSound sur
quatre sorties stéréo au format AES/EBU, quatre connecteurs XLR-3 femelles pour insérer huit canaux
EtherSound sur q uatre entrées au format AES/EBU.
Sur ES1241v2, six connecteurs XLR-3 mâles sont utilisés pour restituer douze canaux EtherSound sur six
sorties stéréo au fo
EtherSound sur deux entrées au format AES/EBU.
Sur ES16161v2, deux connecteurs Sub-D 25 femelles sont utilisés pour restituer seize canaux EtherSound
sur huit sorties stéréo au format AES/EBU, deux connecteurs Sub-D 25 femelles pour insérer seize canaux
EtherSound sur huit entrées au format AES/EBU
Connecteurs réseau
2 .
Ces deux conn ecteurs Neutrik
EtherSound. Le port "IN" reçoit le flux EtherSound "dow
EtherSound "upstream" pour le transférer au port "IN"; voir le document 'EtherSound Overview' (disponible
en anglais uniquement) pour plus de détails sur les concepts d'amont ("upstream") et d'aval
("downstream").
