Digigram EtherSound ES881v2 User Manual

Ethernet audio bridges
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ES 881
V2
ES1241
V2
ES16161
V2
User's Manual
Manuel Utilisateur

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EtherSound ES881v2 and is the answer not in the manual?

Questions and answers

Related Manuals for Digigram EtherSound ES881v2

Summary of Contents for Digigram EtherSound ES881v2

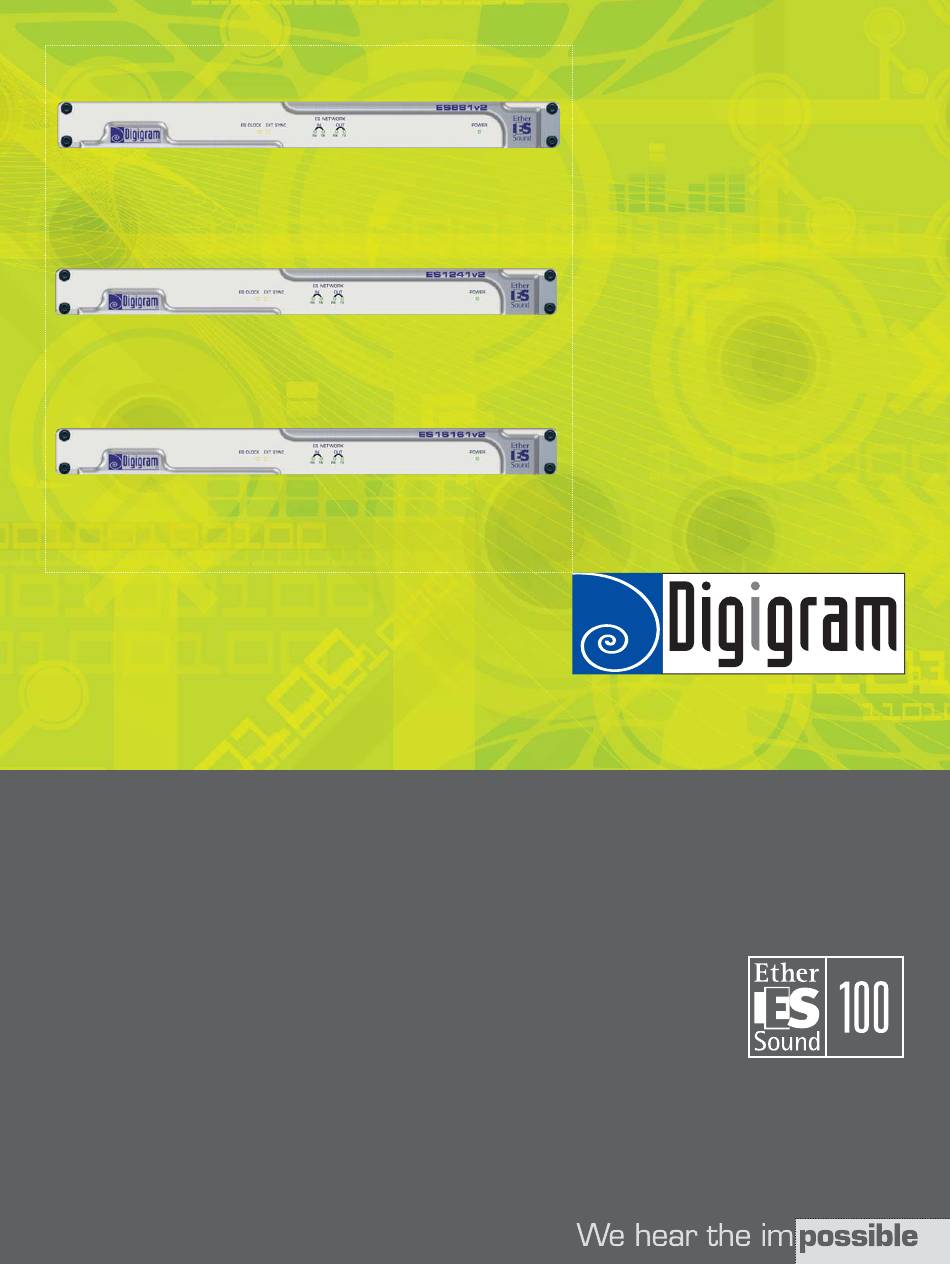

  • Page 1 ES 881 ES1241 ES16161 User’s Manual Manuel Utilisateur...
  • Page 2 EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges Important Safety Information Throughout this manual, read carefully before using this equipment! the lightning bolt triangle is used to alert the user to the Follow these instructions and keep them in a safe place! Keep in mind that damages due to failure to risk of electric shock.

  • Page 3: Table Of Contents

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges TABLE OF CONTENTS INFORMATION FOR THE USER ................................3 KEY FEATURES ........................................5 OVERVIEW ............................................ 5 Contents of this package ......................................5 The ES881v2, ES1241v2, and ES16161v2 front panels..........................6 ES881v2, ES1241v2, and ES16161v2 back panels ............................7 INSTALLATION ........................................
  • Page 4 While e very effort has been made to ensure accuracy, Digigram is not responsible for errors and omissions, and reserves the right to make improvements or chang es in the products and programs described without notice.

  • Page 5: Key Features

    You have just acquired a Digigram Ether Sound audio bridge and we congratulate you! Digigram EtherSound ES881v2 / ES1241v2 / ES16161v2 are equipped with AES/EBU interfaces including hardware sam ple rate converters (SRC). They allow the realization of fle xible and powerful EtherSound networks.

  • Page 6: The Es881V2, Es1241V2, And Es16161V2 Front Panels

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges he ES881v2, ES1241v2, and ES16161v2 front panels 1. Device status group (two yellow LEDs): ES CLOCK Th first LED is called “ES CLOCK”. It shines when the device is the ‘Clock Source ’...

  • Page 7: Es881V2, Es1241V2, And Es16161V2 Back Panels

    ES881v2, ES1241v2, and ES16161v2 back panels Audio connectors ES881v2, four male XLR-3 connectors are used to output eight EtherSound channels on four AES/EBU stereo out puts, four female XLR-3 connectors to input four AES/EBU stereo inputs onto eight EtherSound channels. On ES1241v2, six male XLR-3 connectors are used to output twelve EtherSound channels on six stereo AES/EBU stereo outputs, two fe male XLR-3 connectors to input two AES/EBU stereo inputs onto four...
  • Page 8 EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges GPIO connectors These terminal blocks allow setup of external control and monitoring devices through configurable and protected General Purpose Inputs and Outputs. See dedicated GPIO chapter for details. Note: the GPIO port is managed by configuration software only.

  • Page 9: Installation

    System topology may be daisy chain, star, ring, or a combination of star and daisy chain. By default, the first device in a network, such as an EtherSound ES881v2, provides the master clock for the entire network. This device is called ‘Clock Source’. Note that in a ring configuration you must configure a device as Clock Source (this is done by software, the device is then called ‘Preferred Clock Source’).

  • Page 10: Synchronization

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges Synchronization ES881v2, ES1241v2, and ES16161v2 support several synchr onization modes. Synchronization via: • the network (ex cept in ‘Clock Source’ mode) • the ‘AES In 1’ input • the Word clock input If the equipment is the Clock Source, it provides the clock for the network.

  • Page 11: Serial Port (Rs232 On Db9)

    ES881v2, ES1241v2, and ES16161v2 are shipped with a CD-ROM containing the EtherSound driver and Digigram configuration software, EScontrol. To install this software, please refer to the CD-ROM delivered with your EtherSound device.

  • Page 12: Specifications

    100 V 0.12 A 0.12 A 0.14 A ∼3,1 kg (∼6.85 lbs) Net weight Inputs/outputs EtherSound ES881v2 EtherSound ES1241v2 EtherSound ES16161v2 Digital audio 4 stereo inputs 2 stereo inputs 8 stereo inputs AES/EBU 3 4 stereo outputs 6 stereo outputs...

  • Page 13: Appendix A: Gpio Connectors

    APPENDIX A: GPIO CONNECTORS ES881v2, ES1241v2, and ES161 61v2 feature four optocoupled GPIs and four relay GPOs. GPIs allow sending commands to th e EtherSound configuration software, GPOs can be used by the EtherSound configuration so ftware for remote control of external de vices.

  • Page 14: Gpi Optocoupler Specifications

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges 0,5 mA imum current to switch GPI 50 mA Maximum current supported calculation rule (GP #3 & #4) (mA) = 50 V Maximum voltage supported Maximum reverse voltage supported General Purpose Outputs (GPOs) The ES8 GPOs are relay outputs.

  • Page 15: Appendix B: Setting The Internal Jumper

    PPENDI B: SETT ING THE INTERNAL JUMPER These settings shall be executed by qualified perso nnel only Tools required: • a #1 Pozidriv screwdriver • an ESD-preventive wrist strap • a small flat blade sc rewdriver Electrostatic discharge (ESD) can damage several components on the board. To avoid such damage in andling the board, take the following precautions: Bring the device and everything that contacts it to ground potential by providing a conductive surface and...

  • Page 16: Select Sampling Frequency

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges Select sampling frequency This jumper allows for modification of the ES881v2, ES1241v2, and ES16161v2 sampling frequency. The default value is preset to 48 kHz. It can be set to 44.1 kHz. Note that this setting is effective only if the device is the Clock Source of the EtherSound network.

  • Page 17: Appendix C: Es16161V2 Wiring Of The Digital Inputs And Outputs

    APPENDIX C: ES161 61V2 IRING OF THE DIGITAL INPUTS AND OUTPUTS The double Sub-D connectors The audio signals on the inputs and outputs are available on the 25-pin Sub-D connectors on the back panel of the device. Every connector is composed of two banks, each of those receiving four digital AES/EBU stereo input or output signals.

  • Page 18: Default I/O Assignment

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges Default I/O assignment Digital AES/EBU stereo inputs Port Inputs 1 to 4 Port 1 Bank A Inputs 5 to 8 Port 2 Bank A Outputs 1 to 4 Port 3 Bank B...

  • Page 19: Ribbon Cables Linking Motherboard And Connector Board

    Ribbon cables linking mo therboard and connector board The diagram shows the default configuration Signals Digital AES/EBU stereo inputs Port Inputs 1 to 4 on connector board Inputs 5 to 8 on motherboard Outputs 1 to 4 on connector board Outputs 5 to 8 on motherboard To change the assignment of any group of four inputs or four outputs, just reposition the ribbon cables of the...

  • Page 20: Appendix D: Glossary

    EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges APPENDIX D: GLOSSARY AUDIO CHANNEL An audio channel is a single mono audio signal. By extension, an audio channel is one of the 64 slots of an EtherSound frame, i.e. a signal sampled at 48 kHz or 44.1 kHz with a 24-bit resolution.
  • Page 21 RING A ring topology may be opted for to benefit from t he redundancy that this architecture provides and thus to further increase reliability. This topology is to be considered an extension of the daisy-chain topology, where the last device is physica lly connected back to the first.
  • Page 22 EtherSound ES881v2, ES1241v2 & ES16161v2 Ethernet Audio Bridges Your notes:...
  • Page 23 EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet TABLE DES MATIERES INFORMATION IMPORTANTE ................................23 CARACTERISTIQUES PRINCIPALES ..............................24 PRESENTATION ........................................24 Contenu............................................24 Faces avant d’ES881v2 et d’ES1241v2 ................................25 Faces arrière d'ES881v2, ES1241v2et ES16161v2 ............................26 INSTALLATION ........................................28 Avant de monter les appareils dans une baie..............................28 Paramétrages internes .....................................

  • Page 24: Information Importante

    2005 Digigram. Tous droits réservés. Aucu ne partie de ce manuel ne peut être reproduite sans l’accord préalable de Digigram. Cette réserve inclut la photocopie, la traduction et/ou la remise forme de l’information contenue dans ce manuel. Digigram ne peu t être tenu responsable pour toute erreur ou omission et se réserve le droit d’apporter des modifications et des améliorations sans...

  • Page 25: Caracteristiques Principales

    Vous venez d’acquérir une passerelle audio Digigram EtherSound et nous vous en félicitons ! Digigram EtherSound ES881v2 / ES1241v2 / ES16161v2 sont équipés d’interfaces AES/EBU avec onvertisseur de fréquences matériels (SRC). Ils permettent la réalisat ion de réseaux EtherSound souples et puissants.

  • Page 26: Faces Avant D'es881V2 Et D'es1241V2

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Faces avant d’ES881v2 et d’ES1241v2 1. Statut de l’appareil (deux diodes électroluminescentes jaunes): ES CLOCK La remière diode s’appelle “ ES CLOCK”. Elle s’allume quand l’appareil est la ‘Source d’Horloge’ du réseau Eth rSound et qu’il fournit l’horloge pour tout le réseau EtherSou...

  • Page 27: Faces Arrière D'es881V2, Es1241V2Et Es16161V2

    Faces arrière d'ES881v2, ES1241v2et E S16161v2 Connecteurs audio Sur ES881v2 , quatre connecteurs XLR-3 mâles sont utilisés pour restituer huit canaux EtherSound sur quatre sorties stéréo au format AES/EBU, quatre connecteurs XLR-3 femelles pour insérer huit canaux EtherSound sur q uatre entrées au format AES/EBU.
  • Page 28 EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Connecteurs GPIO (Tout Ou Rien) Ces borniers permettent l’installation de dispositifs externes de contrôle par des entrées/sorties Tout Ou Rien configurables et protégées. Voir le chapitre consacré aux entrées/sorties Tout Ou Rien pour plus de détails.

  • Page 29: Installation

    La topologie du système peut être en série (daisy chain), en étoile, en anneau, ou une combinaison d’étoile et de série. Par défaut, le premier dispositif dans un réseau, tel qu’un EtherSound ES881v2, fournit l’horloge maître pour le réseau entier. Cet appareil est appelé ‘Source d’Horloge’. Vous avez tout de même la possibilité...

  • Page 30: Synchronisation

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Synchronisation Plusieurs modes de synchronisation sont possibles avec l’ES881v2/ES1241v2/ES16161v2. Synchronisation par : • le réseau (hors mode ‘Sou rce d’Horloge’) • l’entrée ‘AES In 1’ • l’entrée Word Clock Si l’équipement est ‘Source d’Horlog e’, il fournit l‘horloge au réseau.

  • Page 31: Port Série (Rs232 Sur Db9)

    Mise à jour du micrologiciel Digigram peut être amené à publier des mises à jour du microcode embarqué. Il peut alors être nécessaire de mettre à jour vos appareils. Dans ce cas, veuillez vous référer à la documentation respective livrée avec l’outil...

  • Page 32: Specifications

    à 100 V 0.12 A 0.12 A 0.14 A ∼3,1 kg (∼6.85 lbs) Poids net Entrées/sorties EtherSound ES881v2 EtherSound ES1241v2 EtherSound ES16161v2 Audio numérique 4 entrées stéréo 2 entrées stéréo 8 entrées stéréo AES/EBU 3 4 sorties stéréo 6 sorties stéréo 8 sorti es stéréo...

  • Page 33: Annexe A : Connecteurs Gpio (Tout Ou Rien)

    ANNEXE A : CONNECTEURS GPIO (TOUT OU RIEN) ES881v2, ES1241v2 et ES1616 1v2 possèdent quatre GPIs optocouplé s et quatre relais GPOs. Les GPIs permettent d’envoy er des commandes au logiciel de configuration EtherSound, les GPOs peuvent êt re utilisés par le logiciel de configuration Ether Sound pour la télécommande de dis positifs externes.

  • Page 34: Caractéristiques Des Optocoupleurs Des Gpis

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Caractéristiques des optocoupleurs des GPIs 0,5 mA Courant minimum de commutation 50 mA Courant maximum supporté Règle de calcul de pour les GPIs n°3 et n°4 (mA) = 50 V Tension maximale supportée...

  • Page 35: Annexe B : Parametrage Des Cavaliers Internes

    ANNEXE B : PARAMETRAGE DES CAVALIERS INTERNES Ces paramétrages doivent être effectués uniquement par du personnel qualifié ! Outils requis: • u tournevis P ozidriv n°1 • un brace let antistatique • un petit tournevis plat Une décharge élec trostatique (ESD ) peut endomma ger plusieurs composants sur la carte.

  • Page 36: Fréquence D'échantillonnage

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Fréquence d’échantillonnage Ce cavalier permet la sélection de la fréquence d’échantillonnage d’ES881v2, d’ES1241v2 et d’ES16161v2. La valeur par défaut est réglée sur 48 kHz. Elle peut être ajustée à 44.1 kHz. Notez que ce réglage est effectif seulement si l’unité...

  • Page 37: Annexe C : Es16161V2 Cablage Des Entrees Et Sorties Numeriques

    ANNEXE C : ES16161 CABLAGE DES ENTREES ET SORTIES NUMERIQUES Les double-connecteurs Sub-D Les signaux audio sur les entrées sorties sont disponibles sur les connecteurs Sub-D 25 broches à l'arrière des équipements. Chaque connecteur est composé de deux banques, chacune d’entre elle recevant quatre signaux numériques stéréo AES/EBU d’entrée ou de sortie.

  • Page 38: Assignation Des E/S Par Défaut

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet Assignation des E/S par défaut E/S numériques AES/EBU stéréo Port Entrées 1 à 4 Port 1 Banque A Entrées 5 à 8 Port 2 Banque A Sorties 1 à 4 Port 3 Banque B Sorties 5 à...

  • Page 39: Nappes De Connexion Entre Carte Mère Et Carte Connecteurs

    Nappes de connexion entre car te mère et carte connecteurs Le schéma représente la configuration par défaut Signaux E/S numériques AES/EBU stéréo Port Entrées 1 à 4 sur carte connecteurs Entrées 5 à 8 sur carte mère Sorties 1 à 4 sur carte connecteurs Sorties 5 à...

  • Page 40: Annexe D : Glossaire

    EtherSound ES881v2, ES1241v2 & ES16161v2 Passerelles Audio Ethernet ANNEXE D : GLOSSAIRE CANAL AUDIO (AUDIO CHANNEL) Un canal audio est un signal audio mono simple. Par extension, un canal audio est un des 64 emplacements de la trame EtherSound, c.à.d. un signal échantillonné à 48 kHz avec une résolution de 24 bits.
  • Page 41 RING (ANNEAU) Une topologie en anneau peut être utilisée afin de profiter de la redondance et donc d’augmenter la fiabilité. Cette topologie doit être considérée comme une extension de la topologie en série, où le dernier appareil est physiquement relié au premier. La So urce d’Horloge prioritaire est désignée par l’administrateur du réseau via le logiciel de contrôle EtherSound.
  • Page 42 Digigram SA Digigram Inc. Digigram Asia Pte Ltd. (Serving Europe, Africa, Middle East, Latin America) (Serving North America) (Serving Asia and Australia/Oceania) Parc de Pré Milliet 2101 Wilson Boulevard, Suite 1004, 350 Orchard Road 38330 Montbonnot-FRANCE Arlington, VA 22201-USA #19-07 Shaw House Singapore...
