Summary of Contents for Clearaudio concept active
- Page 1 User manual Bedienungsanleitung © clearaudio electronic GmbH, 2019-02 Made in Germany...
-
Page 2: Table Of Contents
3. Set-up ................... 5 - 6 4. Important notes ..............7 - 8 5. Adjustment options .............. 9 - 10 6. Service .................. 11 7. Technical data ..............12 - 13 Warranty information ............... 26 - 27 © clearaudio electronic GmbH, 2019-02... - Page 3 (EMC) and low-voltage appliances. EQUIPMENT MAINS SETTING Your Clearaudio product has been prepared to comply with the household power and safety requirements that exist in your area. This product can be connected to 230 V or 110 V AC (50 Hz and 60 Hz).
-
Page 4: Packaging Overview

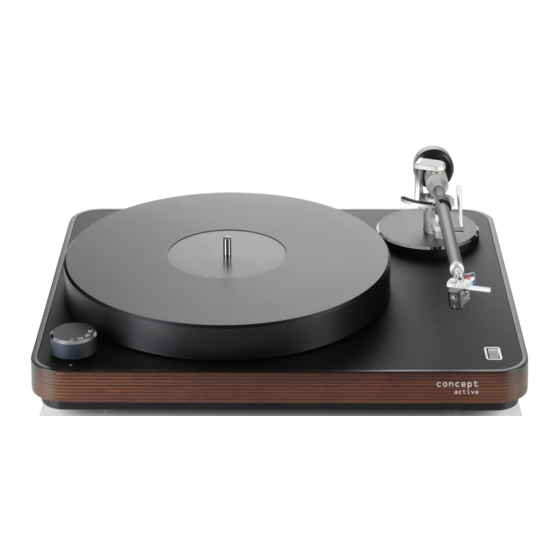

Turntable chassis with tonearm, cartridge and drive belt on sub-platter. Turntable platter. Accessories: Level gauge, allen key (size 2), power supply incl. adaptor, grounding wire, bearing oil, interconnect RCA/RCA Smart Wire (1m) user manual, Clearaudio return delivery note, warranty card. © clearaudio electronic GmbH, 2019-02... -
Page 5: Set-Up
Setting up the turntable is easy. The turntable chassis, tonearm and cartridge are already assembled and all key parameters have been pre-adjusted and tested at the Clearaudio factory. concept active turntable needs a set-up space of at least 17 x 14 inches. - Page 6 User manual / Bedienungsanleitung Since all key parameters have been adjusted at the Clearaudio factory, all you need to do is to level the turntable using the level gauge provided. Pic. 6: Levelling the turntable concept active If your turntable is not in a perfectly...
-
Page 7: Important Notes
Pic. 9: Adjustment of the tonearm height Clearaudio assumes no liability for incorrect handling or any damage caused, if non qualified persons attempt these adjustments. 4.3 Adjustment of the anti-skating... - Page 8 User manual / Bedienungsanleitung 4.4 Fine speed adjustment Given that the motor adjustment is already pre-set by Clearaudio, there is no need to check the speed before using the turntable for the first time. To adjust the speed as perfectly and precisely as possible, we recommend the Clearaudio Stroboscope test record (Art.
-
Page 9: Adjustment Options
Pic. 12: Adjustment options SUBSONIC On/off switch for subsonic filter. GAIN Adjustment of the amplification factor according to your cartridge. For Clearaudio MC cartridges we recommend the "high" setting and for Clearaudio MM cartridges the "low" setting. high Made in Germany... - Page 10 Therefore care must be taken to position the phonostage away from sources of high frequency interference such as mobile phones, modems and powerline communication systems (PLC) in which data is sent over the mains power network. © clearaudio electronic GmbH, 2019-02...
-
Page 11: Service
User manual / Bedienungsanleitung 6. Service If any servicing or repair on a Clearaudio product is necessary, please contact your dealer / distributor or contact Clearaudio directly. We can advise you of your nearest service location. PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if your turntable needs to be transported and/or shipped. -
Page 12: Technical Data
Approx. 16.54 x 13.78 x 4.92 inches (with tonearm) Warranty: 3 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. © clearaudio electronic GmbH, 2019-02... - Page 13 Aluminium-magnesium alloy with ceramic surface layer Warranty: 2 years* 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany...
-
Page 14: Bedienungsanleitung
1. Verpackungsübersicht ............16 2. Lieferumfang ................16 3. Aufbau und Inbetriebnahme ..........17 - 18 4. Wichtige Informationen ............19 - 20 5. Einstellmöglichkeiten ............21 - 22 6. Service ..................23 7. Technische Daten ..............24 - 25 Garantie-Informationen ............26 - 27 © clearaudio electronic GmbH, 2019-02... - Page 15 Störfreiheit (EMC) und denen über Niederspannungsgeräte. GERÄTENETZEINSTELLUNG Ihr clearaudio Produkt wurde so konstruiert, dass es der Haushaltsleistung und den Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann mit 110 V (50 Hz) oder mit 230 V (60 Hz) Wechselstrom betrieben werden.
-
Page 16: Verpackungsübersicht
User manual / Bedienungsanleitung 1. Verpackungsübersicht Clearaudio hat eine spezielle Verpackung für Ihr concept active Laufwerk entwickelt, welche einen sicheren Transport gewährleistet. Bitte heben Sie diese Verpackung für eventuelle Transporte auf. Obere Verpackungsebene: concept active Laufwerkskörper mit integrierter Motoreinheit, Tonarm und Tonabnehmer... -
Page 17: Aufbau Und Inbetriebnahme
User manual / Bedienungsanleitung 3. Aufbau concept active Die Inbetriebnahme des Plattenspielers gestaltet sich sehr einfach, da das Laufwerk, der Tonarm sowie der Tonabnehmer schon werksseitg vormontiert, eingestellt und im Hause clearaudio getestet wurden. concept active Plattenspieler benötigt eine waagerechte Aufstellfläche von mindestens 420 x 350 mm. - Page 18 Netzbuchse des Plattenspielers und der Stromquelle. Nun verbinden Sie den Plattenspieler mit Ihrem Verstärker oder Aktiv-Lautspechern mithilfe des mitgelieferten Interconnect Kabels. concept active Ihr clearaudio Plattenspieler ist nun komplett aufgebaut und spielbereit! Abb. 8: Netzadapter des Laufwerks © clearaudio electronic GmbH, 2019-02...
-
Page 19: Wichtige Informationen
Ihr Händler hat die Möglichkeit die Tonarmhöhe an der seitlich integrierten Schraube in der Tonarmbasis anzupassen. Abb. 9: Einstellung der Auflagekraft Clearaudio übernimmt keine Haftung für Schäden, die durch persönliches Handhaben entstehen. Bitte wenden sie sich immer an Ihren Fachhandel! 4.3 Einstellung des Anti-Skating concept active... - Page 20 - Trimmer links = Einstellung 78 U /min - Trimmer mitte = Einstellung 45 U / min - Trimmer rechts = Einstellung 33 1/3 U / min (in der Nähe des Netzanschlusses) Abb. 11: Platzierung der Trimmer © clearaudio electronic GmbH, 2019-02...
-
Page 21: Einstellmöglichkeiten
Abb. 12: Einstellmöglichkeiten SUBSONIC Ein- bzw. Ausschalten des Subsonic Filters. GAIN Ermöglicht die Einstellung des Verstärkungsfaktor entsprechend der Ausgangsspannung Ihres Tonabnehmers. Für clearaudio MC Tonabnehmer empfehlen wir grundsätzlich die Einstellung "high" und für clearaudio MM Tonabnehmer "low". high Made in Germany... - Page 22 Das hätte zur Folge, dass hochfrequente Störungen, zum Beispiel aus dem 230 V Netz bzw. 115 V Netz, die Klangqualität beeinträchtigen könnte. Das Gerät sollte daher nicht in der Nähe von Hochfrequenzerzeugenden Geräten wie z.B. Mobiltelefonen oder Modems bzw. an Stromnetzen die für Datenverkehr genutzt werden (PLC), betrieben werden. © clearaudio electronic GmbH, 2019-02...
-
Page 23: Service
Bitte entfernen Sie zum Transport den Plattenteller vom Laufwerk (sh. oben) und sichern Sie den Tonarm und den Nadelschutz des Tonabnehmers zusätzlich mit einem Klebestreifen. Clearaudio kann für Schäden, die beim Transport entstehen und die durch falsches Einpacken verursacht wurden, keine Haftung übernehmen. -
Page 24: Technische Daten
8,0 kg (inkl. Tonarm und Tonabnehmer) Maße (B/T/H): ca. 420 x 350 x 125 mm (mit Tonarm) Herstellergarantie: 3 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen. © clearaudio electronic GmbH, 2019-02... - Page 25 9 μ/mN Material der Spulen: Kupfer Kupfer Systemkörper: Aluminium Aluminium-Magnesium Legierung mit keramischer Beschichtung Herstellergarantie: 2 Jahre* 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen. Made in Germany...
-
Page 26: Warranty Information
The full, extended warranty period for the turntable is 3 years. To receive this full Clearaudio warranty, you must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Page 27 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 28 Handmade in Germany. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this documents, including extracts, require written consent from Clearaudio electronic GmbH;...
