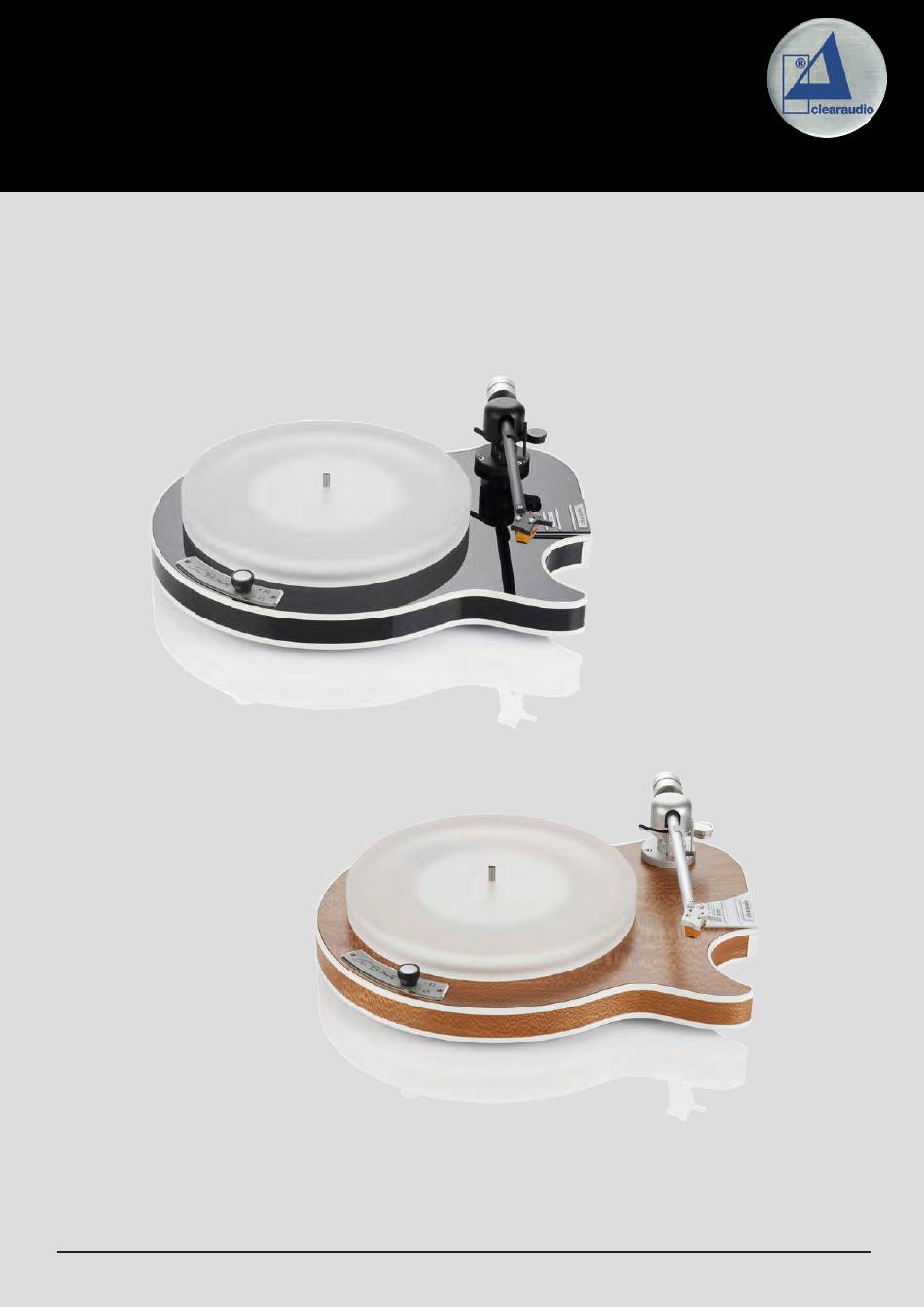

clearaudio

Celebrity - Al Di Meola

User manual

Bedienungsanleitung

Pic. similar /

Abb. ähnlich

Loving music

Made in Germany

Need help?

Do you have a question about the Celebrity Al Di Meola and is the answer not in the manual?

Questions and answers

Summary of Contents for Clearaudio Celebrity Al Di Meola

Page 1 Celebrity - Al Di Meola Loving music User manual Bedienungsanleitung Pic. similar / Abb. ähnlich © clearaudio electronic GmbH Made in Germany...
Page 2 The base unit consists of a high-density fiberboard (black) and is shaped like an electric guitar. It was created in close collaboration with Al Di Meola. Inside the turntable, you’ll find state-of-the-art Clearaudio technology. The platter is driven by a flat belt that passes through the new Tacho-Speed-Control (TSC) system. TSC continuously monitors the platters speed in real-time, allowing immediate adjustments to changing factors such as belt tension or temperature fluctuations.
Page 3 12V battery power supply (Art. No. EL035/B/S) Also available in all black finish. You can find these and many other accessories in the Clearaudio online shop (www.analogshop.de) or through your Clearaudio dealer. Made in Germany Page / Seite 3...
Page 4 Do not use dry cloths for cleaning as this generates static electricity. Suitable cleaning and care products from Clearaudio are available from www.analogshop.de or from specialist retailers. The bearing of the turntable platter can be lubricated every 2 years with a suitable oil (for example Clearaudio “bearing oil” Art. No. AC068).
Page 5 Celebrity turntable should be repaired during the guarantee period by the manufacturer or authorized dealer only, otherwise the warranty claim expires. All Clearaudio products should only be serviced by specialist retailers. Celebrity If, despite the high production standard, a service is necessary, the turntable must be send to Clearaudio through your dealer.
Page 6 3. Set-up ....................9 - 11 4. Initial operation and calibration of speed ..........12 5. Important notes .................13 - 14 6. Troubleshooting ..................15 - 16 7. Technical data ..................17 - 18 Warranty information ................36 - 37 © clearaudio electronic GmbH Page / Seite 6...
Page 7 Celebrity turntable is delivered in a customized packing to ensure its safe transport. Please retain the original packaging for any future transportation and shipping. Please see the list below to check the contents of your Clearaudio Celebrity turntable. Upper packaging level: Record Limited Edition: „Al Di Meola -Elegant Gypsy”,...
Page 8 Smart stylus force gauge Power supply including adapter Hex wrench Without image: (Size 1.5 / 2 / 3) Record „Al Di Meola -Elegant Gypsy”, User manual, warranty card, Clearaudio Quality Certificate, return delivery note © clearaudio electronic GmbH Page / Seite 8...
Page 9 Celebrity Signature Setting up the turntable is easy. The turntable chassis, tonearm and cartridge are already assembled and all key parameters have been pre-adjusted and tested at the Clearaudio factory. Celebrity turntable needs a set-up space of at least 18.11 x 14.17 inches.
Page 10 Please level the turntable using the level gauge provided. All key parameters have been adjusted at the Clearaudio factory. Pic. 8: Levelling the turntable © clearaudio electronic GmbH Page / Seite 10...
Page 11 “On/Off” switch. Pic. 10: Power supply of the turntable Celebrity Your turntable is now completely assembled and ready to play. Celebrity Clearaudio is wishing you a lot of pleasure with your new turntable. Made in Germany Page / Seite 11...
Page 12 Hold this down for approx. 5 seconds. As the turntable calibrates itself, the platter rotates and the display quickly changes between 33 (=33 1/3) and 45. After calibration is complete, the turntable stops and switches to standby mode by itself. © clearaudio electronic GmbH Page / Seite 12...
Page 13 Please always remove the record from the turntable, if you want to check or adjust the tracking force. To check the values, we recommend using the delivered smart stylus force gauge or the Clearaudio Weight Watcher touch (Art. No. AC 163). Celebrity ADM MM The recommended tracking force for the Clearaudio cartridge is 2.2g (±...
Page 14 Please note that the basic setting is made without Pic. 15: Adjustment of the tonearm height an additional mat on the plate. Clearaudio assumes no liability for incorrect handling or any damage caused if non-qualified persons attempt the above adjustments. 5.3 Adjustment of the anti-skating force...
Page 15 Is the stylus damaged? Check the stylus and have the cartridge checked by a specialist if necessary. Clean the record / or the cartridge. Clearaudio Is the record or the stylus dirty or damaged? offers many helpful accessories for care and cleaning.
Page 16 User manual / Bedienungsanleitung Is the record or the stylus dirty Clean the record / or the cartridge. Clearaudio or damaged? offers many helpful accessories for care and cleaning. In the event of damage, we recommend an assessment by a specialist and, if necessary, an exchange.
Page 17 Approx. 18.11 x 14.17 x 5.51 inches (with tonearm) Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany...
Page 18 Aluminium (anodized) Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. © clearaudio electronic GmbH Page / Seite 18...
Page 19 Das Grundlaufwerk besteht aus einem Korpus aus hochverdichteter Holzfaser (black) und ist der Form einer E-Gitarre nachempfunden. Diese wurde in enger Zusammenarbeit mit Al Di Meola kreiert. Im Inneren des Laufwerks verbirgt sich feinste clearaudio Technik. Angetrieben wird der Plattenteller von einen Flachriemen der die neue Tacho-Speed-Control („TSC“) durchläuft.
Page 20 (Art. Nr. EL039/S) Auch in Schwarz erhältlich. smart power 12V Akku-Netzteil (Art. Nr. EL035/B/S) Auch in komplett Schwarz erhältlich. Diese und viele andere Zubehörartikel finden Sie im clearaudio Onlineshop (www.analogshop.de) oder über Ihrem Fachhändler. © clearaudio electronic GmbH Page / Seite 20...
Page 21 User manual / Bedienungsanleitung Loving music Sicherheitshinweise 1. Allgemeine Hinweise Überprüfen Sie das Gerät vor der Inbetriebnahme auf vorhandene Schäden. Ist das Gerät beschädigt, sollten Sie es nicht am Stromnetz anschließen! Schließen Sie das Gerät niemals an, wenn es heruntergefallen oder nass geworden ist. Kontaktieren Sie Ihren Händler um das Gerät überprüfen zu lassen.
Page 22 Seite nach oben in die untere Verpackungsebene eingepackt wird und dass die Laufwerksfüße wieder zurück geschraubt werden!  Clearaudio kann für Schäden, die beim Transport entstehen und die durch falsches Einpacken verursacht wurden, keine Haftung übernehmen. 9. Entsorgung Dieses Produkt darf nicht zusammen mit Restmüll entsorgt werden.
Page 23 User manual / Bedienungsanleitung Loving music Inhaltssverzeichnis 1. Verpackungsübersicht .................24 2. Lieferumfang ..................25 3. Aufbau ....................26 - 28 4. Inbetriebnahme und Kalibrierung der Geschwindigkeiten ....29 5. Wichtige Informationen ..............30 - 31 6. Fehlerbehebung ..................32 - 33 7. Technische Daten ................34 - 35 Garantie Informationen ................36 - 37 Made in Germany Page / Seite 23...
Page 24 User manual / Bedienungsanleitung 1. Verpackungsübersicht Celebrity Clearaudio hat eine spezielle Verpackung für Ihr Laufwerk entwickelt, welche einen sicheren Transport gewährleistet. Bitte heben Sie diese Verpackung für eventuelle Transporte auf. Obere Verpackungsebene: Schallplatte Limited Edition: Al Di Meola „Elegant Gypsy“, Zubehörtüte,...
Page 25 Libelle zum Ausrichten Ihres 1 Flachriemen Laufwerkes Smart stylus force gauge Netzteil inkl. Adapter (Kippelwaage) Innensechskantschlüssel Ohne Abbildung: (Größe 1,5 / 2 / 3) Schallplatte: Al Di Meola „Elegant Gypsy“, Bedienungsanleitung, Garantiekarte, clearaudio Quality Certificate, Rücklieferschein Made in Germany Page / Seite 25...
Page 26 Der Aufbau und die Inbetriebnahme des Plattenspielers gestalten sich sehr einfach, da das Laufwerk, der Tonarm sowie der Tonabnehmer schon werksseitg vormontiert, eingestellt und im Hause clearaudio getestet wurden. Celebrity Plattenspieler benötigt eine waagerechte Aufstellfläche von mindestens 460 x 360 mm.
Page 27 Schäden während Montage vermeiden, empfehlen wir das Tonarmrohr Abb. 7: Montage des Gegengewichts währenddessen festzuhalten. Da Ihr clearaudio Celebrity Plattenspieler werksseitig schon komplett voreingestellt wurde, richten Sie das Laufwerk nur noch mit der mitgelieferten Wasserwaage in waagerechter Lage aus. Platzieren Sie diese wie auf der Abbildung dargestellt auf dem Teller.
Page 28 Gerät auf der Rückseite über den „On/Off“ Schalter an. Abb. 10: Netzadapter des Laufwerks Celebrity Ihr clearaudio Plattenspieler ist nun komplett aufgebaut und spielbereit! Clearaudio wünscht Ihnen viel Freude beim Musikhören! © clearaudio electronic GmbH Page / Seite 28...
Page 29 User manual / Bedienungsanleitung Loving music 4. Inbetriebnahme und Kalibrierung der Geschwindigkeiten 4.1 Inbetriebnahme Celebrity Befindet sich das im Standby, setzen Sie durch einmaliges Betätigen des Tasters das Laufwerk mit der Grundgeschwindigkeit von 33 1/3 U/min in Betrieb. Durch erneutes Betätigen, wechselt das Laufwerk zu 45 U/min.
Page 30 Nehmen Sie bitte immer die LP vom Plattenteller ab, wenn Sie Auflagekraft überprüfen oder einstellen wollen. Zur Überprüfung der Werte empfehlen wir die Verwendung der im Lieferumfang enthaltenen smart stylus force gauge oder die über clearaudio erhältliche Weight Watcher touch (Art. No. AC 163).
Page 31 Bitte beachten Sie, dass die Grundeinstellung ohne Abb. 15: Einstellung der Tonarmhöhe zusätzliche Matte auf dem Teller vorgenommen wird. Clearaudio übernimmt keine Haftung für Schäden, die durch persönliches Handhaben entstehen. Bitte wenden sie sich immer an Ihren Fachhandel! 5.3 Einstellung des Anti-Skating Celebrity...
Page 32 Überprüfen Sie Abtastnadel und lassen Sie den Tonabnehmer ggfs. einem Spezialisten überprüfen. Ist die Schallplatte oder der Reinigen Schallplatte bzw. Tonabnehmer. Clearaudio bietet viele hilfreiche Nadelträger verschmutzt oder beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch.
Page 33 User manual / Bedienungsanleitung Loving music Ist die Schallplatte oder der Reinigen Schallplatte bzw. Nadelträger verschmutzt oder Tonabnehmer. Clearaudio bietet viele hilfreiche beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch.
Page 34 Abmessungen (B/T/H): ca. 460 x 360 x 140 mm (mit Tonarm) Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). © clearaudio electronic GmbH Page / Seite 34...
Page 35 Nadelträger / Diamantschliff: Aluminium / elliptisch Nadelnachgiebigkeit: 15 µ/mN Systemkörper: Aluminium (eloxiert) Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Made in Germany Page / Seite 35...
Page 36 2 years. To receive this full Clearaudio warranty, you The full, extended warranty period for the must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase.
Page 37 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
Page 39 User manual / Bedienungsanleitung Loving music Made in Germany Page / Seite 39...
Page 40 Handmade in Germany Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany.
