Defi -Link Advance Operation Manual page 14

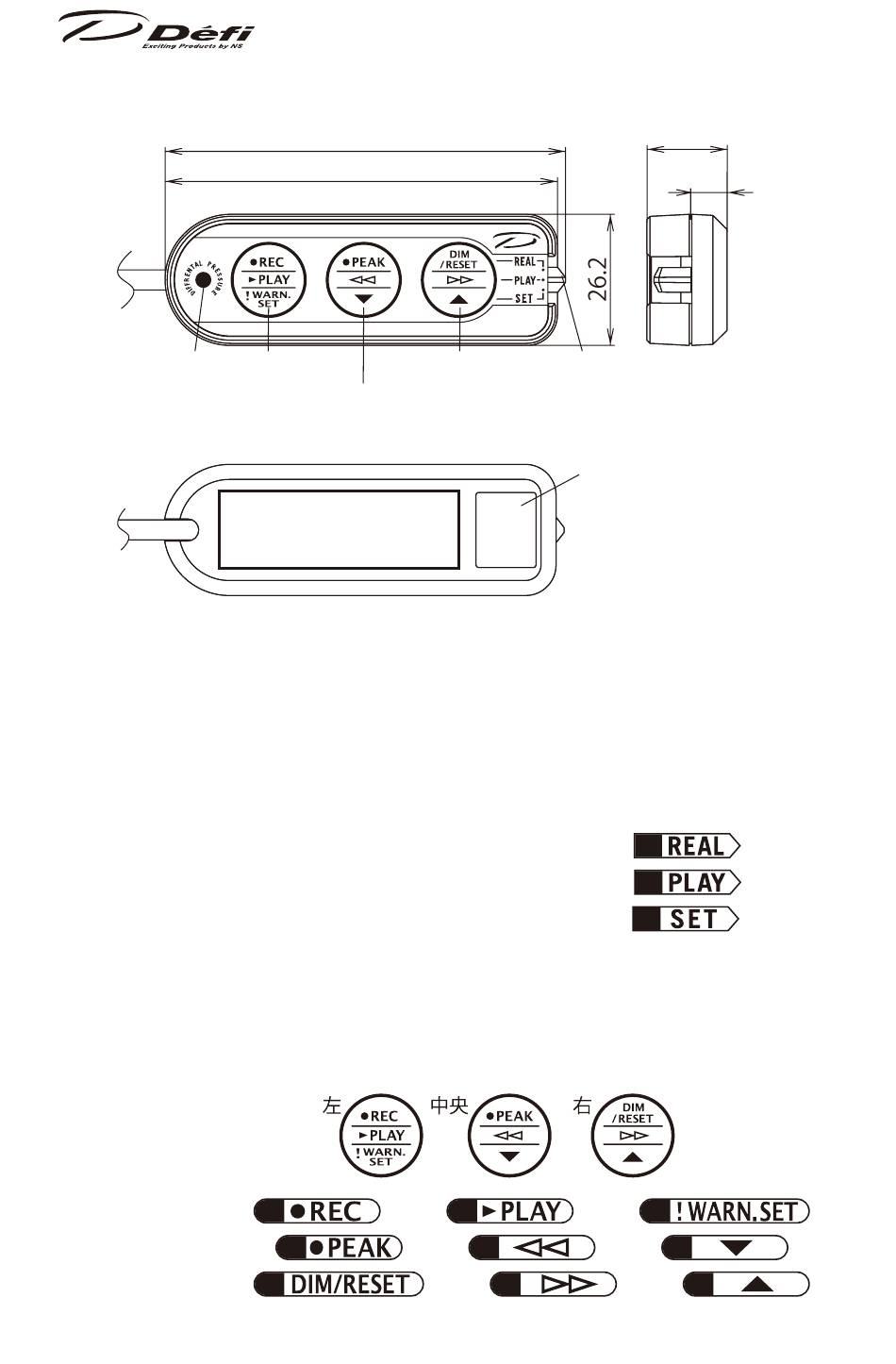

5 -3. スイッチユニットの各部名称・寸法 (mm)
差圧表示インジ
ケーター ( 青 )
スイッチユニット背面
●
ボタンとスライドスイッチについて
●
操作は全て 3 個のボタンと 1 個のスライドスイッチで行ないます。スライド
スイッチの上・中・下段の位置で各ボタンの役割が変わります。
スライドスイッチ
●
本書ではスライドスイッチの位置を以下のように表記します。
REAL( 上 )：リアルモード操作用
PLAY( 中 )：記録したデータを再生するときの操作用
SET( 下 )： 設定をするときの操作用
ボタン
●
各ボタンにはスライドスイッチの位置と役割に合わせた上 ･ 中・下の 3 段の
マークがあります。本書ではスライドスイッチの位置に合わせ、各ボタンを以
下のように表記します。
左ボタン：上から順に
中央ボタン：上から順に
右ボタン：上から順に
80
78.4
左ボタン
中央ボタン
両面テープ貼付位置
または
左
中
右
スライドスイッチ
右ボタン
( 上から REAL/PLAY/SET)
左
または
中
または
右
13
16
7
製品番号ラベル
アドバンスコントロールユ
ニットと保証書にもラベル
が貼り付けてあります。は
がさずにご使用ください。
上
中
下
または
左
または
中
または
右
ボタン
ボタン
ボタン
