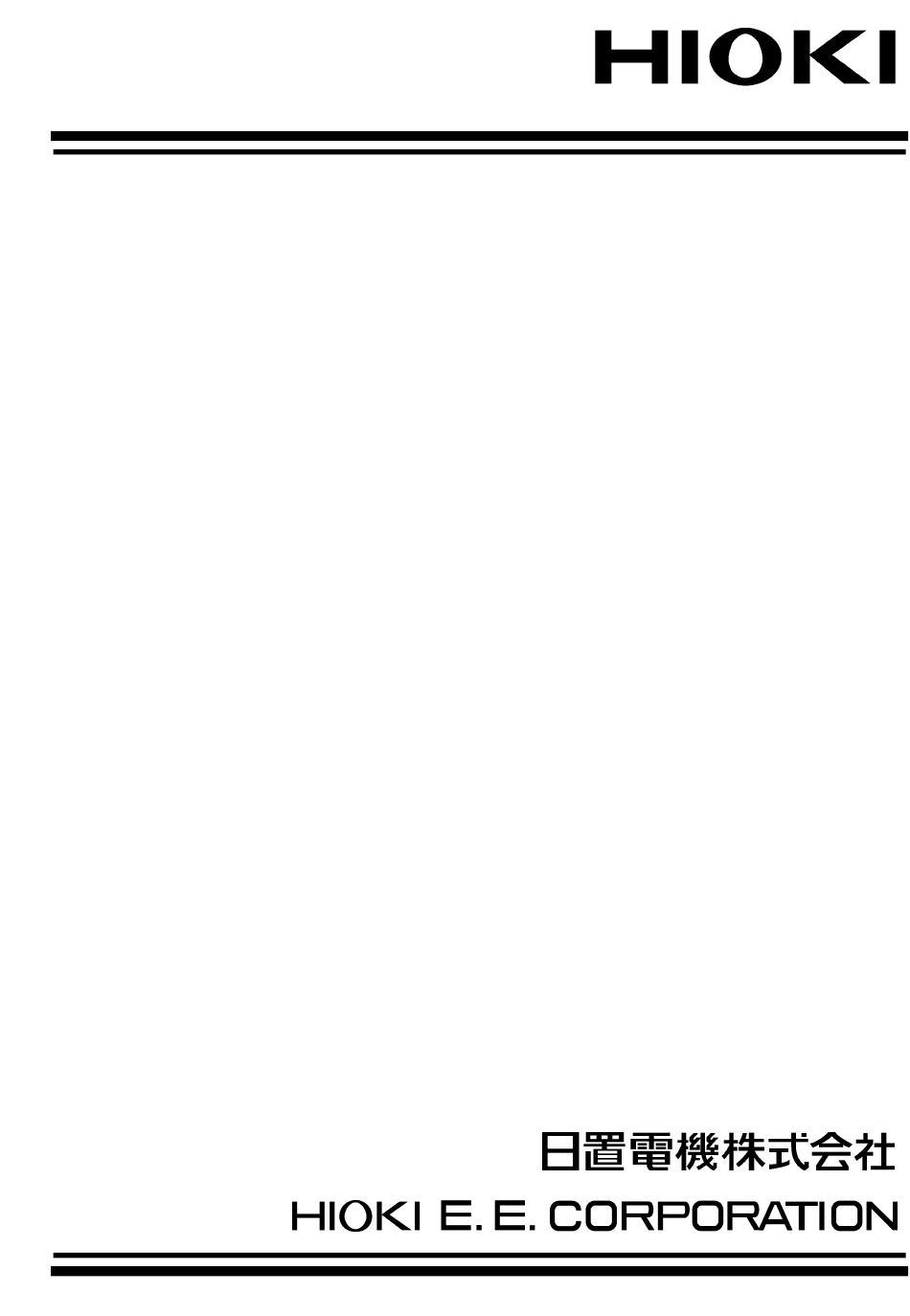

取扱説明書
INSTRUCTION MANUAL
3423
ルクスハイテスタ
LUX HiTESTER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUX HiTESTER 3423 and is the answer not in the manual?

Questions and answers

Related Manuals for Hioki LUX HiTESTER 3423

Summary of Contents for Hioki LUX HiTESTER 3423

  • Page 1 取扱説明書 INSTRUCTION MANUAL 3423 ルクスハイテスタ LUX HiTESTER...

  • Page 3: Table Of Contents

    目次 はじめに 点検 安全について ご使用にあたっての注意 第 1 章 概要 1.1 製品概要 1.2 各部の名称と機能 第 2 章 測定準備 2.1 電池の実装と交換 2.2 AC アダプタの使用 第 3 章 測定方法 第 4 章 一般仕様 第 5 章 法定照度計について 第 6 章 参考 6.1 照度基準 6.2 可視域相対分光応答度特性...
  • Page 4 第 7 章 保守・サービス 7.1 メッセージ一覧 7.2 お手入れの方法 7.3 校正・修理...

  • Page 5: はじめに

    __________________________________________________ はじめに このたびは、HIOKI ”3423 ルクスハイテスタ”をご 選定いただき、誠にありがとうございます。 この製品を十分にご活用いただき、末長くご使用いた だくためにも、取扱説明書はていねいに扱い、いつも お手元に置いてご使用ください。 点検 本器がお手元に届きましたら、輸送中において異常ま たは破損がないかを点検してからご使用ください。 特に付属品およびパネル面のスイッチ、端子類に注意 してください。 万一、破損あるいは仕様どおり動作しない場合は、お 買上店（代理店）または最寄りの営業所にご連絡くだ さい。 _____________________________________________...

  • Page 6: 安全について

    __________________________________________________ 安全について 警 告 この機器は IEC 61010 安全規格に従って、設計され、試 験し、安全な状態で出荷されています。測定方法を間違え ると人身事故や機器の故障につながる可能性があります。 取扱説明書を熟読し、十分に内容を理解してから操作して ください。万一事故があっても、弊社製品が原因である場 合以外は責任を負いかねます。 この取扱説明書には本器を安全に操作し、安全な状態 に保つのに要する情報や注意事項が記載されています。 本器を使用する前に下記の安全に関する事項をよくお 読みください。 安全記号 ・使用者は、 機器上に表示されている マークのところに ついて、取扱説明書の マークの該当箇所を参照し、機 器の操作をしてください。 ・使用者は、取扱説明書内の マークのあるところは、必 ず読み注意する必要があることを示します。 直流（DC）を示します。 電源の「入」を示します。 電源の「切」を示します。 _____________________________________________...
  • Page 7 __________________________________________________ 取扱説明書の注意事項には、重要度に応じて以下の 表記がされています。 操作や取り扱いを誤ると、使用者が死亡または重傷に 警 告 つながる可能性があることを意味します。 操作や取り扱いを誤ると、使用者が傷害を負う場合、 注 意 または機器を損傷する可能性があることを意味します。 製品性能および操作上でのアドバイス的なことを 注 記 意味します。 確度について 弊社では測定値の限界誤差を、次に示す f.s.（フルス ケール） 、rdg.（リーディング） 、dgt.（ディジット）に 対する値として定義しています。 f.s. （最大表示値、目盛長） 最大表示値または、目盛長を表します。 一般的には、現在使用中のレンジを表します。 rdg. （読み値、表示値、指示値） 現在測定中の値、測定器が現在指示している値を 表します。 dgt. （分解能） ディジタル測定器における最小表示単位、つまり 最小桁の"1"を表します。 _____________________________________________...

  • Page 8: ご使用にあたっての注意

    __________________________________________________ ご使用にあたっての注意 本器を安全にご使用いただくために、また機能を十二分 にご活用いただくために、下記の注意事項をお守りくだ さるようお願いいたします。 注 意 ・本器は受光部と表示部が分離できる構造になっています。 本器の故障を避けるため、これらの脱着は必ず電源を切っ てから行ってください。 ・本器の損傷を避けるため、ANALOG OUT 端子を短絡した り、電圧を入力したりしないでください。 ・本器は防じん・防水構造となっていません。ホコリの多い 環境や水のかかる環境下で使用しないでください。故障の 原因になります。 ・高温、多湿、結露するような環境下での、保存や使用はし ないでください。変形、絶縁劣化を起こし、仕様を満足し なくなります。 ・腐食性ガスや爆発性ガスが発生する場所では使用しないで ください。本器を破損する可能性があります。 ・本器の損傷を防ぐため、運搬および取り扱いの際は振動、 衝撃を避けてください。特に、落下などによる衝撃に注意 してください。本器を破損します。 _____________________________________________...
  • Page 9 __________________________________________________ ・一般の照明器具の下での照度測定において、表示の安 注 記 定しないことがありますが、これは光源電圧の変動、 周囲の状態（人の影等）によるものがほとんどです。 これらの点に注意して測定してください。 ・低照度下での測定のため、表示部にバックライトがつ いています。電池の消耗をできるだけ少なくするた め、明るさは最小限に絞ってあります。 点灯後は約 8 秒で自動的に消灯します。バックライ トの照度に及ぼす影響をなくすため、バックライト点 灯時は直前に表示を HOLD するようになっています。 ・本器の測定基準面（REF.LEVEL）は、受光面の先端 です。 ・ マーク点灯時は、電池が消耗していますので、早め に交換してください。 ・本器を分解したり、衝撃を加えないようにしてくださ い。 _____________________________________________...
  • Page 10 __________________________________________________ _____________________________________________...

  • Page 11: 第 1 章 概要

    __________________________________________________ 第 1 章 概要 1.1 製品概要 3423 ルクスハイテスタは各種照明機器、照明工事、 設備管理など幅広い分野でご使用いただけます。 本器は 20 lx∼200000 lx の 5 レンジ構成になっていま すので、広範囲な照度の測定ができます。測定者の便 を考え、受光部と表示部を分離して測定できる構造に し、表示部には読みやすい大型の LCD を採用しました。 さらに、バックライト機能によって、低照度の環境下 でも読み取りを容易に行えるようになっています（バ ックライト点灯時は表示がホールドされるので測定に 影響を与えません） 。 受光部にシリコンフォトダイオードと光学フィルタを 使用し、色に対する感度を人間の目の応答に近づける ように視感度補正をしています。 マイコンを搭載し、オートレンジ、ワンタッチゼロア ジャスト、アナログ出力のゼロアジャストが行えます。 電池駆動のほか AC アダプタ（9035 AC アダプタ（別 売） ）が使用できますので、長時間の測定に便利です。 _____________________________________________ 第...

  • Page 12: 各部の名称と機能

    __________________________________________________ 1.2 各部の名称と機能 受光部と表示部の 2 つに分かれており、分離できます。 （別売 9436 接続ケーブル（ケース付き）使用） _____________________________________________ 第 1 章 概要...
  • Page 13 __________________________________________________ ［受光部］ 受光面 3423 のセンサ部分です。受光面の照度を測定 します。 ［表示部］ 測定基準表示マーク 測定基準面が受光面の先端であることを示します。 AUTO LCD ディスプレイ オートレンジのときに点灯します。 表示をホールドしたとき、または、バ HOLD ックライトを点灯したとき点灯します。 電池が消耗したとき点灯します。 20000 lx レンジの時に点灯します。 200000 lx レンジの時に点灯します。 照度の単位記号 （ルクス） を示します。 小数点を示します。 RANGE キー レンジの選択を行います。 HOLD キー、LIGHT 表示ホールド、 または、 バックライトの点灯を行 キー います。 0 ADJ キー ゼロアジャストを行います。...
  • Page 14 __________________________________________________ _____________________________________________ 第 1 章 概要...

  • Page 15: 第 2 章 測定準備

    __________________________________________________ 第 2 章 測定準備 2.1 電池の実装と交換 警 告 ・感電事故を避けるため、 POWER スイッチを OFF にし、 AC アダプタコードを外してから電池を交換してください。交 換後は、必ずふた（ケース）をしてから 使用してください。 ・電池交換するときは新旧および異種の混合はしないでくだ さい。また極性＋−に注意し、 逆挿入しないでください。性 能劣化や液漏れの原因になります。 ・使用済の電池をショート、分解または火中への投入はしな いでください。破裂する恐れがあり危険です。 ・使用済の電池は地域で定められた規則に従って処分してく ださい。 1. 電池ぶたをスライドして取り外します。 2. 2 個の電池を新しいものと交換します。 3. 電池ぶたを取り付けます。 _____________________________________________ 第 2 章 測定準備...

  • Page 16: Ac アダプタの使用

    __________________________________________________ 2.2 AC アダプタの使用 別売オプションの AC アダプタを使用することができ ます。 警 告 AC アダプタは指定の 9035 AC アダプタ（A20630NJ （SINO-AMERICAN） ）  または安全面で IEC950 準拠し、6 V/300 mA、端子径φ5 のセンタマイナスのものを使用し てください。 （定格電源電圧に対し 10%の電圧変動を考慮 しています）本器の損傷および電気事故を避けるため、そ れ以外の電圧での使用は絶対にしないでください。 _____________________________________________ 第 2 章 測定準備...

  • Page 17: 第 3 章 測定方法

    __________________________________________________ 第 3 章 測定方法 1. 付属のキャップを受光部にセットし、 POWER スイッ チを I（ON）にします。 2. LCD ディスプレイに数字が表示されたら、0 ADJ キ ーを押してください。このとき ADJ が表示され、 す べてのレンジのゼロアジャストが一度に行われます。 3. ADJ の文字が消えたら、キャップを外し受光部を測 定しようとする位置に置いてください。 4. 電源投入時は LCD ディスプレイに AUTO が表示さ れ、 オートレンジモードになっています。 レンジを固 定する場合には、 RANGE キーを押して最適レンジに してください。 （RANGE キーを押すと AUTO は消え て現在表示のレンジに固定されます。以後押すごと...
  • Page 18 __________________________________________________ 9. アナログ出力を使用する場合は、 9094 出力コード （別 売） を ANALOG OUT 端子に接続し、 記録計などと接 続してご使用ください。アナログ出力は 1 カウント が 0.1 mV です。照度値が変化する場合、 オートレン ジにしておくとレンジが切り換わりフルスケール値 が変わる場合があります。 このような場合には、 マニ ュアルレンジにてご使用ください。 10. 電池が消耗すると マークが点灯します。新しい電 池と交換してください。 11. 受 光 部 と 表 示 部 を 分 離 し て測 定 す る 場 合 に は、 POWER スイッチが○...
  • Page 19 __________________________________________________ ・キャップがセットされていない（1 lx 相当以上のカウ 注 記 ントがある）場合、CAP が表示されますのでキャッ プのセットを確認してください。 ・電源投入後、すぐにゼロアジャストを行うと数カウン ト数字が残る場合があります。その場合には、再度ゼ ロアジャストを実行してください。 ・POWER スイッチが I（ON）のまま、AC アダプタの 抜差しや、受光部と表示部の分離、接続を行わないで ください。 ・POWER スイッチを○（OFF）にして、すぐに I （ON）にすると、誤動作することがあります。その場 合には POWER スイッチを○（OFF）にして、数秒 待ってから電源を入れ直してください。 ・バックライトは低照度下でご使用ください。電池の消 耗を少なくするため、光量を絞ってありますので、通 常照度下では点灯が確認しづらいことがあります。 _____________________________________________ 第 3 章 測定方法...
  • Page 20 __________________________________________________ _____________________________________________ 第 3 章 測定方法...

  • Page 21: 第 4 章 一般仕様

    __________________________________________________ 第 4 章 一般仕様 階級 JIS C 1609-1993 一般形 AA 級に準拠 型式 計量法 型式承認第 E-11 号 表示 LCD 3 1/2 最大「1999」 ただし、20000 lx レンジは「19990」 200000 lx レンジは「199900」 AUTO オートレンジ「 」表示 ホールドレンジ「HOLD」表示 電池消耗「 」表示 単位記号「lx」表示 EL バックライト機能 表示動作 20, 200, 2000 lx レンジ：1 カウントステップ 20000 lx レンジ：10 カウントステップ...
  • Page 22 __________________________________________________ 可 視 域 相 対 分 光 応 標準分光視感効率（標準比視感度）からの外れ 答特性 8%以下 紫 外 域・ 赤 外 域 の 紫外・赤外放射に対する応答 1%以下 応答度特性 疲労特性 光が入射後、 1 分後と 10 分後の値の差±1%以下 断続光に対する特性 100 Hz または 120 Hz の周波数で 1/2 周期の断 続光を照射したときの値のずれ±2% 受光素子 シリコンフォトダイオード 使用温湿度範囲...

  • Page 23: 第 5 章 法定照度計について

    __________________________________________________ 第 5 章 法定照度計について ・本器は、計量法に基づき経済産業大臣により型式承認 を受けていますので、検定を受けると法定照度計とし て取引・証明用に使用することができます。本器を法 定照度計とするには日本電気計器検定所での検定が必 要です。 ・弊社では検定の代行業務を行っています。検定を受け ますと検定証印が本体に付印され、2 年間法定照度計 として使用することができます。 ・検定期限が切れた照度計は、校正後再検定が必要とな ります。 検定証印表示例 10 .12 検定証印 有効期限（平成 10 年 12 月まで有効） _____________________________________________ 第 5 章 法定照度計について...
  • Page 24 __________________________________________________ _____________________________________________ 第 5 章 法定照度計について...

  • Page 25: 第 6 章 参考

    __________________________________________________ 第 6 章 参考 6.1 照度基準 （適正照度 JIS Z 9110-1979 より抜粋） 事務所 照度（lx） 場所あるいは作業所の種類 事務室・営業室・設計室・製図室 1500∼750 事務室・会議室・電子計算教室 750∼300 雑作業室・廊下・階段・便所 300∼100 屋内非常階段 75∼30 工場 照度（lx） 場所あるいは作業所の種類 組立・検査・試験・選別、極めて細かい視作業 3000∼1500 組立・検査・試験・選別、細かい視作業 1500∼750 組立・検査・試験・選別、普通の視作業 750∼300 300∼150 包装・荷造 屋内非常階段 75∼30 学校 照度（lx） 場所あるいは作業所の種類 精密製図・精密実験・図書閲覧・精密工作 1500∼300 教室・図書閲覧室・実験実習室・教職員室・屋内運動場...

  • Page 26: 可視域相対分光応答度特性

    __________________________________________________ 6.2 可視域相対分光応答度特性 人間の目が光として感じるのは、360 nm∼830 nm の 波長範囲であり、555 nm で感度が最大です。最大感 度を 1 として各波長の視感量を相対値で表し、多人数 の平均をとって国際照明委員会（CIE）で定めた値が 標準比視感度です。3423 ルクスハイテスタでは、可視 域相対分応答度をこの標準比視感度に近似させていま す。標準比視感度からの外れは、計量法または JIS C 1609-1993 の fs 値により評価しています。 _____________________________________________ 第 6 章 参考...

  • Page 27: 斜入射光特性

    __________________________________________________ 6.3 斜入射光特性 照度は光の入射角の余弦に比例することが知られてい ます（余弦測） 。 3423 ルクスハイテスタでは、受光面、しゃ光壁などの 形状を工夫し、余弦測に近似させています。 _____________________________________________ 第 6 章 参考...
  • Page 28 __________________________________________________ _____________________________________________ 第 6 章 参考...
  • Page 29 __________________________________________________ 第 7 章 保守・サービス 7.1 メッセージ一覧 測定値がそのレンジでの測定範囲を超えている ことを示します。 ADJ ゼロアジャストを実行中であることを示します。 CAP ゼロアジャスト実行時に、受光部にキャップを することを促しています。 7.2 お手入れの方法 本器の汚れをとるときは、柔らかい布に水か中性洗剤 を少量含ませて、軽くふいてください。ベンジン、ア ルコール、アセトン、エーテル、ケトン、シンナー、 ガソリン系を含む洗剤は絶対に使用しないでください。 変形、変色することがあります。 受光部が汚れた場合には、乾いた布などで汚れを拭き 取ってください。 _____________________________________________ 第 7 章 保守・サービス...
  • Page 30 __________________________________________________ 7.3 校正・修理 ・故障と思われるときは、電池の消耗を確認してから、 お買上店（代理店）か最寄りの営業所にご連絡くださ い。輸送中に破損しないように梱包し、故障内容も書 き添えてください。輸送中の破損については保証しか ねます。 ・本器の校正周期は 2 年です。正確な測定をするために、 2 年に 1 度の校正をお勧めします。 ・本器の確度維持あるいは確認には、定期的な校正が必 要です。修理・校正業務のご用命は、 「日置エンジニア リングサービス（株） 」までお願いいたします。 （TEL 0268-28-0823、FAX 0268-28-0824） _____________________________________________ 第 7 章 保守・サービス...
  • Page 31 保 証 書 形名 製造番号 保証期間 購入日  年  月より１年間 3423 本製品は、弊社の厳密なる検査を経て合格した製品をお届けした物です。 万一ご使用中に故障が発生した場合は、お買い求め先にご連絡ください。 本書の記載内容で無償修理をさせていただきます。また、 製品の使用による損失について は、 購入金額までの支払いとさせていただきます。なお、 保証期間は購入日より１年間で す。購入日が不明の場合は、 製品の製造月から１年を目安とします。 ご連絡の際は、 本書 を提示してください。また、確度については、明示された確度保証期間によります。 お客様 ご住所: 〒                    ご芳名:                      ＊お客様へのお願い ・保証書の再発行はいたしませんので、大切に保管してください。 ・「形名、製造番号、購入日」およびお客様「ご住所、ご芳名」は恐れ入りますが、お 客様にて記入していただきますようお願いいたします。 １．取扱説明書・本体注意ラベル （刻印を含む） などの注意事項にしたがった正常な使用 状態で保証期間内に故障した場合には、 無償修理いたします。また、 製造後一定期間 を経過したものおよび部品の生産中止、不測の事態の発生などにより修理不可能と なった場合は、修理、校正などを辞退する場合がございます。 ２．保証期間内でも、次の場合には保証の対象外とさせていただきます。 −１．製品を使用した結果生じる被測定物の、二次的、三次的な損傷、被害 −２．製品の測定結果がもたらす二次的、三次的な損傷、被害 −３．取扱説明書に基づかない不適当な取り扱い、または使用による故障 −４．弊社以外による修理や改造による故障および損傷 −５．取扱説明書に明示されたものを含む、部品の消耗 −６．お買い上げ後の輸送、落下などによる故障および損傷 −７．外観上の変化（筐体のキズなど）...
  • Page 32 外国代理店については HIOKI ホームページを ご覧いただくか、最寄りの営業所または本社 外国主要販売ネットワーク 販売企画課までお問い合わせください。 URL http: //www.hioki.com/ HIOKI USA CORPORATION 6 Corporate Drive, Cranbury, NJ 08512 USA TEL +1-609-409-9109 FAX +1-609-409-9108 E-MAIL hioki@hiokiusa.com...
  • Page 33 日置電機株式会社 開発支援課 問 合 せ 先 日置電機株式会社 販売企画課 〒386-1192 長野県上田市小泉 81 0120-72-0560 TEL: 0268-28-0560 FAX: 0268-28-0569 E-mail: info@hioki.co.jp URL htt p: //www.hioki.co.jp/ Printed in J a p a n 3423A980-09 ・本書の内容に関しては万全を期していますが、ご不明な 点や誤りなどお気づきのことがありましたら、 本社 販売 企画課または最寄りの営業所までご連絡ください。 ・本書は改善のため予告なしに記載事項を変更すること があります。 ・本書には著作権によって保護される内容が含まれます。 本書の内容を弊社に無断で転載、複製、改変することは 禁止されています。...
  • Page 35 3423 LUX HiTESTER INSTRUCTION MANUAL...
  • Page 37 Contents Introduction Inspection Safety Notes Notes on Use Chapter 1 Overview 1.1 Product Overview 1.2 Names and Functions of Parts Chapter 2 Preparing for measurement 2.1 Installing or Replacing the Batteries 2.2 Using An Adapter Chapter 3 Measurement Procedure Chapter 4 General Specifications Chapter 5 Using this unit for legal purpose 21...
  • Page 38 Chapter 6 Reference 6.1 Recommended Levels of Illumination 6.2 Relative Spectral Response Characteristics in the Visible Spectrum 6.3 Angled Incident Light Characteristics Chapter 7 Maintenance and Service 7.1 Message 7.2 Cleaning 7.3 Calibration and Repair...

  • Page 39: Introduction

    __________________________________________________ Introduction Thank you for purchasing this HIOKI "3423 LUX HiTESTER". To get the maximum performance from the tester, please read this manual first, and keep this at hand. Inspection When the unit is delivered, check and make sure that it has not been damaged in transit.

  • Page 40: Safety Notes

    __________________________________________________ Safety Notes WARNING This product is designed to conform to IEC 61010 Safety Standards, and has been thoroughly tested for safety prior to shipment. However, mishandling during use could result in injury or death, as well as damage to the product.
  • Page 41 __________________________________________________ Safety symbols This symbol is affixed to locations on the equipment where the operator should consult corresponding topics in this manual (which are also marked with this symbol) before using relevant functions of the equipment. In the manual, this mark indicates explanations which it is particularly important that the user read before using the equipment.
  • Page 42 __________________________________________________ Accuracy The specifications in this manual include figures for "measurement accuracy" when referring to digital measuring instruments, and for "measurement tolerance" when referring to analog instruments. f.s. (maximum display or scale value, or length of scale) Signifies the maximum display (scale) value or the length of the scale (in cases where the scale consists of unequal increments or where the maximum value cannot be defined).

  • Page 43: Notes On Use

    __________________________________________________ Notes on Use CAUTION The detector and display of this unit can be separated. In order to prevent damage to this unit, always power off before separating or putting together. To avoid damage to the unit, do not short the ANALOG OUT terminal and do not input voltage to the ANALOG OUT terminal.
  • Page 44 __________________________________________________ When taking measurements from ordinary NOTE lighting fixtures, the display will sometimes "roll", and be hard to read. This is generally due to fluctuations in the line voltage to the fixture or shadows caused by people in the area etc. Please note this in measuring. This instrument is equipped with a backlight in the display for measuring under the low illuminance.

  • Page 45: Chapter 1 Overview

    __________________________________________________ Chapter 1 Overview 1.1 Product Overview The 3423 is suited for a wide range of applications involving illumination equipment, lighting work and facility management. The instrument has five measurement ranges, 20 lx to 200,000 lx, so it can measure the wide range of illuminance.

  • Page 46: Names And Functions Of Parts

    __________________________________________________ 1.2 Names and Functions of Parts [Detector] Ejection hook Light sensor POWER switch [Display] Light sensor AC adapter jack Reference level indication LCD display ANALOG OUT terminal RANGE key 0 ADJ key Battery cover HOLD key/ LIGHT key The 3423 consists of detector part and display part. They can be separated using the optional accessory 9436 CONNECTION CABLE.
  • Page 47 __________________________________________________ LCD display Lights when battery power is running low. Lights when measuring in the 20,000 lx range. Lights when measuring in the 200,000 lx range. Indicates the unit of illuminance (lux). Indicates the decimal point. RANGE key Selects the range. HOLD key, Holds the indication or lights the LIGHT key...
  • Page 48 __________________________________________________ _____________________________________________ Notes on Use...

  • Page 49: Chapter 2 Preparing For Measurement

    __________________________________________________ Chapter 2 Preparing for measurement 2.1 Installing or Replacing the Batteries WARNING To avoid electrocution, turn off the power switch and disconnect the AC adapter cord before removing the lithium battery. After replacing the batteries, replace the cover and screws before using the product. Do not mix old and new batteries, or different types of batteries.

  • Page 50: Using An Adapter

    __________________________________________________ 1. Remove the battery cover. 2. Installing or replace with all two new batteries. 3. Fit cover properly Collation number Measurement procedure Measurement range, Notes on batteries Production year Serial number 2.2 Using An Adapter WARNING Use an AC adapter that conforms to IEC 950 standards in respect to safety is rated for 6 V - 300 mA (with 10% stability), has 5 mm-dia.

  • Page 51: Chapter 3 Measurement Procedure

    __________________________________________________ Chapter 3 Measurement Procedure 1. Attach the supplied light sensor cap to the detector and set the POWER switch to (ON). 2. Press the 0 ADJ key if any digits appear in the LCD display. Then "ADJ" is indicated and the zero adjustment for all ranges is performed at the same time.
  • Page 52 __________________________________________________ 7. Press the HOLD key to hold the reading. Press it again to release holding. (The analog output is not held. The range switching and zero adjustment is impossible, when holding. ) 8. Press the LIGHT key for more than one second to turn on the backlight.
  • Page 53 __________________________________________________ When the light sensor cap is not attached NOTE (more than approx. 1 lx is indicated), "CAP" is indicated. Make sure that it is attached. If performing the zero adjustment soon after powering on, several digits may not disappear. In this case, perform the zero adjustment again.
  • Page 54 __________________________________________________ _____________________________________________ Notes on Use...

  • Page 55: Chapter 4 General Specifications

    __________________________________________________ Chapter 4 General Specifications Class Conforms to JIS C 1609-1993 general AA class Type Weights and Measure Act, type approval E-11 Display LCD 3 1/2 Maximum "1999" However, in the 20,000 lx range, the maximum is "19,990" and in the "200,000 lx range, the maximum is "199,900"...
  • Page 56 __________________________________________________ Response time Auto range: 5 seconds or less Manual range: 2 seconds or less Temperature Deviation from value measured at 23 characteristics (73 ) between -10 (50 ) and (104 ): Humidity characteristics: Deviation from value measured in an environment with a temperature and humidity of 23 (73 ) and 45% to...
  • Page 57 __________________________________________________ Operating temperature 9 ), and humidity for 80%RH or less guaranteed accuracy Guaranteed accuracy period For 2 years Analog output 200 mVDC f.s. 2.5% f.s. (versus the display value) Power supply Rated supply voltage 1.5 VDC 2 two R6P manganese batteries or two LR6 alkaline batteries Maximum rated 600 mVA...
  • Page 58 __________________________________________________ _____________________________________________ Notes on Use...

  • Page 59: Chapter 5 Using This Unit For Legal Purpose

    After the approval, the unit can be used for trade and evidential purposes. The approval can be issued by HIOKI. After the approval, a seal is affixed, and the unit can be used as a legally certified illuminance meter for two years.
  • Page 60 __________________________________________________ _____________________________________________ Notes on Use...

  • Page 61: Chapter 6 Reference

    __________________________________________________ Chapter 6 Reference 6.1 Recommended Levels of Illumination Suitable levels of illuminance (According to the JIS standard Z 9110-1979) Offices Level of illuminance Place (lx) 1500 to 750 Offices, designing, and drawing rooms Offices, conference rooms, and 750 to 300 computer rooms Workrooms, corridors, stairways, and 300 to 100...
  • Page 62 __________________________________________________ Factories Level of illuminance Place (lx) 3000 to 1500 Where such work as assembling, inspecting, testing, selecting and extremely precision visual work 1500 to 750 Assembling, inspecting, testing, selecting and precision visual work Assembling, inspecting, testing, 750 to 300 selecting and visual ordinary work Wrapping and packing 300 to 150...

  • Page 63: Relative Spectral Response Characteristics In The Visible Spectrum

    __________________________________________________ 6.2 Relative Spectral Response Characteristics in the Visible Spectrum Human perception of brightness ranges from 360 nm to 830 nm in the wavelength and is the maximum at 555 nm. The International Commission on Illumination (CIE) has established comparative standards for luminosity, setting the maximum perception for 1 and indicating the amount of perception of each wavelength by the relative value, and...

  • Page 64: Angled Incident Light Characteristics

    __________________________________________________ 6.3 Angled Incident Light Characteristics It is known that the luminance is proportional to the cosine of the incident angle of light (the cosine law). In the 3423, the shape of the light sensor, hook etc. is so made that it can follow the cosine law closely.

  • Page 65: Chapter 7 Maintenance And Service

    __________________________________________________ Chapter 7 Maintenance and Service 7.1 Message Indicates the measured value exceeds the measurement range. Indicates the zero adjustment is being performed. CAP Indicates that the light sensor cap must be attached to the detector, during the zero adjustment. 7.2 Cleaning To clean the product, wipe it gently with a soft cloth moistened with water or mild detergent.

  • Page 66: Calibration And Repair

    If a problem is found, contact your dealer or HIOKI representative. Pack the unit carefully so that it will not be damaged during transport, and write a detailed description of the problem. HIOKI cannot bear any responsibility for damage that occurs during shipment. _____________________________________________...
  • Page 69 HIOKI 3423 LUX HiTESTER Instruction Manual Publication date: April 2008 Revised edition 9 Edited and published by HIOKI E.E. CORPORATION Technical Sales Support Section All inquiries to Sales and Marketing International Department 81 Koizumi, Ueda, Nagano, 386-1192, Japan TEL: +81-268-28-0562 / FAX: +81-268-28-0568 E-mail: os-com@hioki.co.jp...
  • Page 70 HEAD OFFICE 81 Koizumi, Ueda, Nagano 386-1192, Japan TEL +81-268-28-0562 / FAX +81-268-28-0568 E-mail: os-com@hioki.co.jp URL http: //www.hioki.com/ HIOKI USA CORPORATION 6 Corporate Drive, Cranbury, NJ 08512, USA TEL +1-609-409-9109 / FAX +1-609-409-9108 Printed on recycled paper...
