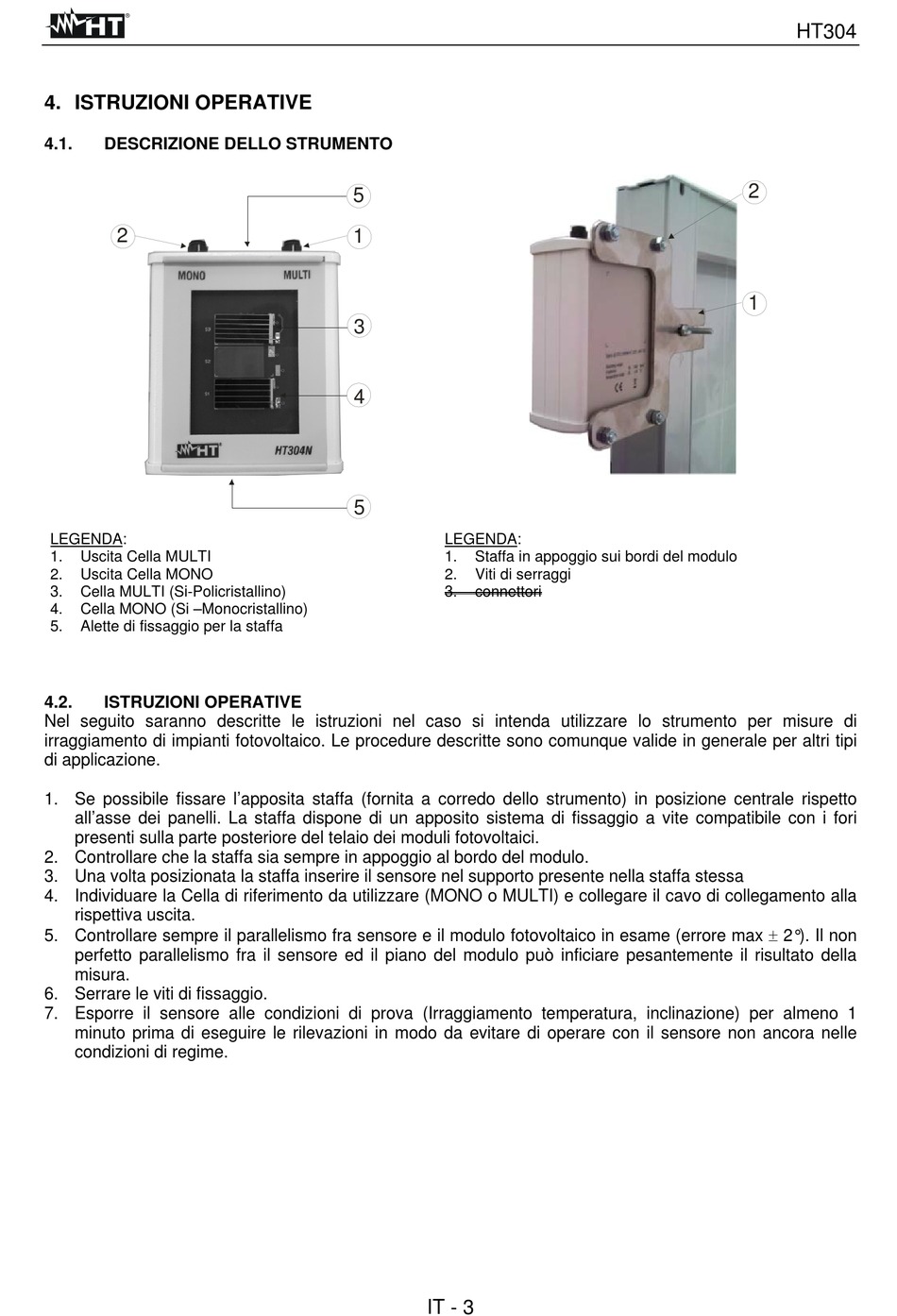

4. ISTRUZIONI OPERATIVE

4.1.

DESCRIZIONE DELLO STRUMENTO

2
LEGENDA:
1. Uscita Cella MULTI
2. Uscita Cella MONO
3. Cella MULTI (Si-Policristallino)
4. Cella MONO (Si –Monocristallino)
5. Alette di fissaggio per la staffa
4.2. ISTRUZIONI OPERATIVE
Nel seguito saranno descritte le istruzioni nel caso si intenda utilizzare lo strumento per misure di
irraggiamento di impianti fotovoltaico. Le procedure descritte sono comunque valide in generale per altri tipi
di applicazione.
1. Se possibile fissare l'apposita staffa (fornita a corredo dello strumento) in posizione centrale rispetto
all'asse dei panelli. La staffa dispone di un apposito sistema di fissaggio a vite compatibile con i fori
presenti sulla parte posteriore del telaio dei moduli fotovoltaici.
2. Controllare che la staffa sia sempre in appoggio al bordo del modulo.
3. Una volta posizionata la staffa inserire il sensore nel supporto presente nella staffa stessa
4. Individuare la Cella di riferimento da utilizzare (MONO o MULTI) e collegare il cavo di collegamento alla
rispettiva uscita.
5. Controllare sempre il parallelismo fra sensore e il modulo fotovoltaico in esame (errore max  2°). Il non
perfetto parallelismo fra il sensore ed il piano del modulo può inficiare pesantemente il risultato della
misura.
6. Serrare le viti di fissaggio.
7. Esporre il sensore alle condizioni di prova (Irraggiamento temperatura, inclinazione) per almeno 1
minuto prima di eseguire le rilevazioni in modo da evitare di operare con il sensore non ancora nelle
condizioni di regime.
5
1
3
4
5
LEGENDA:
1. Staffa in appoggio sui bordi del modulo
2. Viti di serraggi
3. connettori
IT - 3
