Utilização Do Terminal De Proteção (G) - Megger BM5200 User Manual

1
2
3

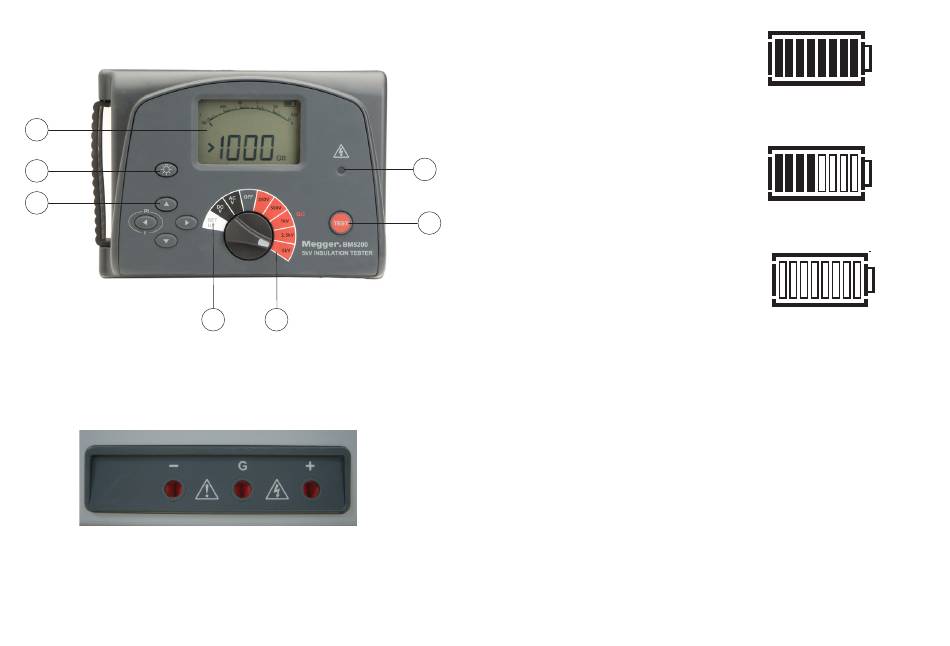

O BM5200 liga-se girando a faixa do interruptor principal para teste
de isolamento, teste de tensão ou função de configuração.
O painel traseiro indica a polaridade das tomadas de teste e -, + e
G (Guard). O terminal negativo (-) está a 0 V e o terminal positivo
(+) está à tensão de ensaio (até 5000 V DC).
4 5
O indicador do nível das pilhas está
localizado no canto superior direito
do ecrã e contém quatro pares de
segmentos que mostram o nível
de carga.
Indicação do nível de 50% de vida
7
útil da pilha.
6
Indicação do nível de uma
bateria descarregada.
Utilização do terminal de proteção (G)
Para os testes de resistência de isolamento de base, onde há pouca
possibilidade de fuga de superfície que afecte a medição, não é
necessário usar o terminal de proteção, isto é, se o isolador está
limpo e que não seja provável haver caminhos de corrente adversos.
No entanto, por exemplo, no teste de cabo, pode haver fugas de
superfície através do isolamento, entre o cabo descoberto e o
invólucro externo, devido à presença de humidade ou sujidade.
Para obter uma medida precisa, especialmente em testes de alta
tensão, um arame descoberto pode ser ligado firmemente em
torno do isolamento e conectado, por via do terceiro cabo de
teste, ao terminal de proteção 'G'.
