El indicador del nivel de la batería está
localizado en la parte superior derecha
de la pantalla y contiene cuatro pares
de segmentos que muestran el nivel de
cargado.
La indicación del nivel de cargado a un
50% de la vida de la batería.
La indicación del nivel de una batería
baja.
Uso del terminal de protección (G)
Para pruebas básicas de la resistencia de aislamiento dond hay una
pequeña posibilidad de fuga superficial que afecte la medición,
no es necesario usar el terminal de protección. Por ejemplo, si
el aislador está limpio y es poco probable tener alguna corriente
adversa. Sin embargo en prueba de cableado por ejemplo, podría
haber fugas superficiales en el aislamiento entre el cable pelado y
el revestimiento externo debido a la presencia de húmeda o polvo.
Para obtener una medición exacta, particularmente en pruebas
de altos voltajes, un alambre pelado podría sujetarse duramente
alrededor del aislamiento y conectarse via el tercer cable de
prueba al terminal de protección 'G".
19

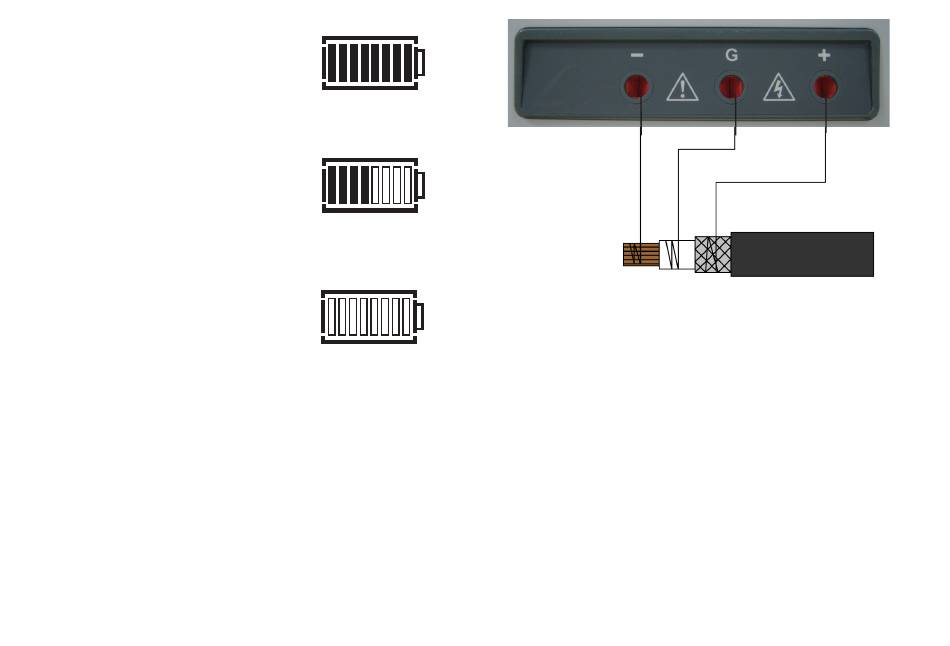

Como se ilustra en el diagrama, el terminal de protección está al
mismo potencial como el terminal negativo. Como la resistencia de
fuga está efectivamente en paralelo con la resistencia a ser medida,
el uso de la protección causa que la corriente en la fuga superficial
sea desviada del circuito medido. El instrumento entonces lee la
fuga del aislador, ignorando la fuga en la superficie.
