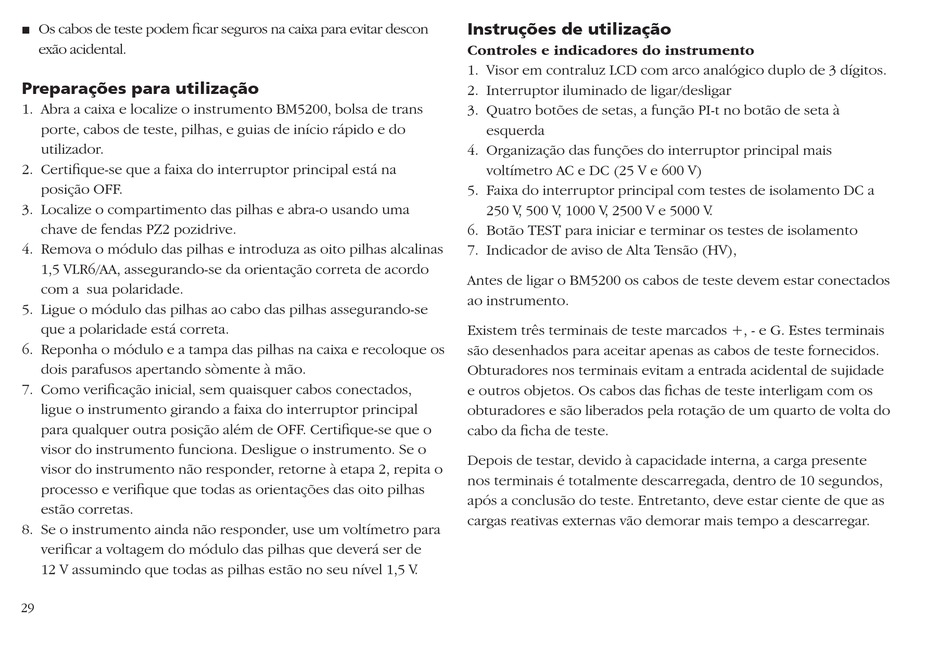

Os cabos de teste podem ficar seguros na caixa para evitar descon
n
exão acidental.
Preparações para utilização
1. Abra a caixa e localize o instrumento BM5200, bolsa de trans
porte, cabos de teste, pilhas, e guias de início rápido e do
utilizador.
2. Certifique-se que a faixa do interruptor principal está na
posição OFF.
3. Localize o compartimento das pilhas e abra-o usando uma
chave de fendas PZ2 pozidrive.
4. Remova o módulo das pilhas e introduza as oito pilhas alcalinas
1,5 VLR6/AA, assegurando-se da orientação correta de acordo
com a sua polaridade.
5. Ligue o módulo das pilhas ao cabo das pilhas assegurando-se
que a polaridade está correta.
6. Reponha o módulo e a tampa das pilhas na caixa e recoloque os
dois parafusos apertando sòmente à mão.
7. Como verificação inicial, sem quaisquer cabos conectados,
ligue o instrumento girando a faixa do interruptor principal
para qualquer outra posição além de OFF. Certifique-se que o
visor do instrumento funciona. Desligue o instrumento. Se o
visor do instrumento não responder, retorne à etapa 2, repita o
processo e verifique que todas as orientações das oito pilhas
estão corretas.
8. Se o instrumento ainda não responder, use um voltímetro para
verificar a voltagem do módulo das pilhas que deverá ser de
12 V assumindo que todas as pilhas estão no seu nível 1,5 V .
29
Instruções de utilização

Controles e indicadores do instrumento

1. Visor em contraluz LCD com arco analógico duplo de 3 dígitos.
2. Interruptor iluminado de ligar/desligar
3. Quatro botões de setas, a função PI-t no botão de seta à
esquerda
4. Organização das funções do interruptor principal mais
voltímetro AC e DC (25 V e 600 V)
5. Faixa do interruptor principal com testes de isolamento DC a
250 V , 500 V , 1000 V , 2500 V e 5000 V .
6. Botão TEST para iniciar e terminar os testes de isolamento
7. Indicador de aviso de Alta Tensão (HV),
Antes de ligar o BM5200 os cabos de teste devem estar conectados
ao instrumento.
Existem três terminais de teste marcados +, - e G. Estes terminais
são desenhados para aceitar apenas as cabos de teste fornecidos.
Obturadores nos terminais evitam a entrada acidental de sujidade
e outros objetos. Os cabos das fichas de teste interligam com os
obturadores e são liberados pela rotação de um quarto de volta do
cabo da ficha de teste.
Depois de testar, devido à capacidade interna, a carga presente
nos terminais é totalmente descarregada, dentro de 10 segundos,
após a conclusão do teste. Entretanto, deve estar ciente de que as
cargas reativas externas vão demorar mais tempo a descarregar.
