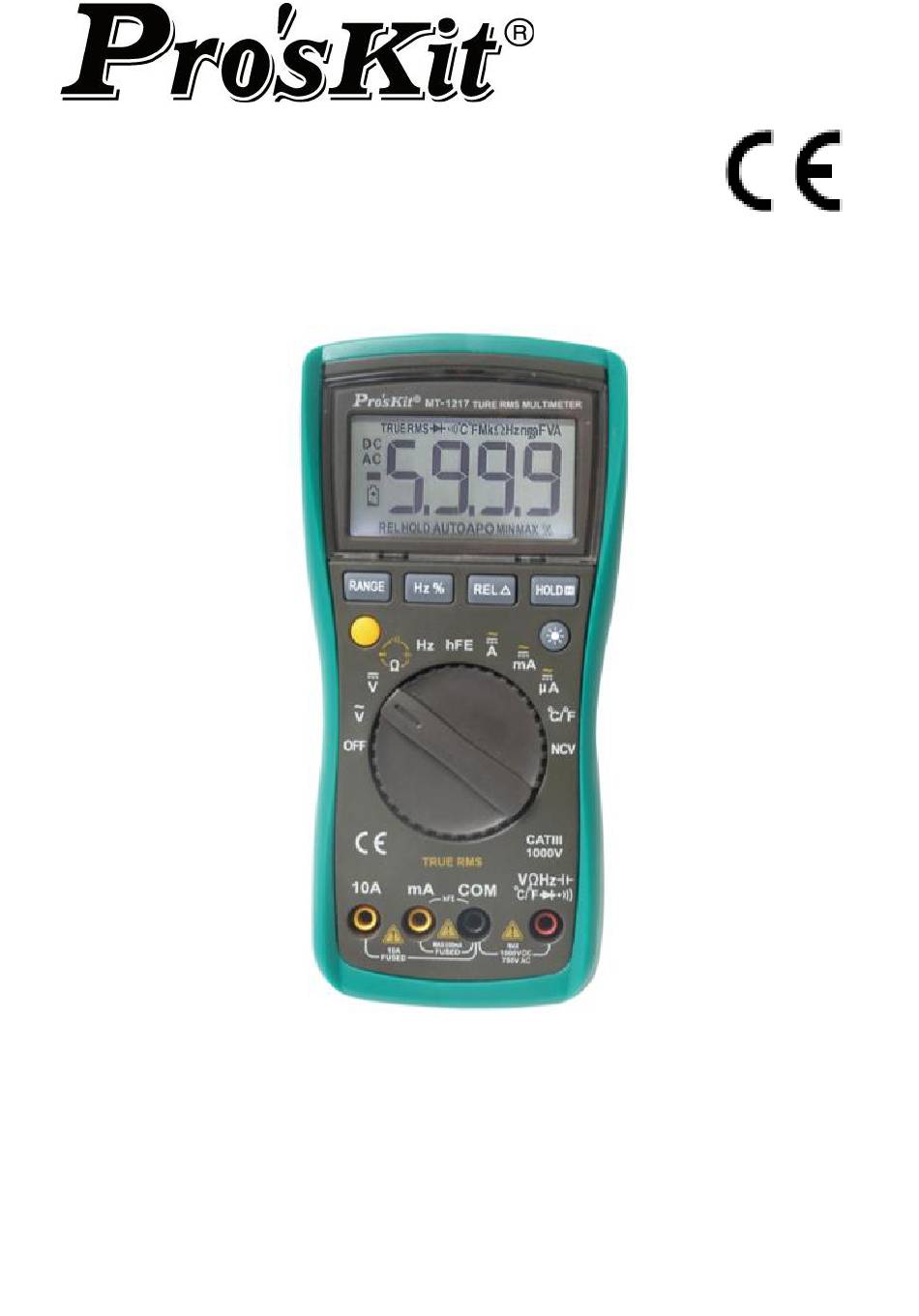

  • Page 1 MT-1217 3 5/6 True RMS Digital Multimeter User’s Manual Edition 2017 © 2017 Copyright by Prokit’s Industries Co., Ltd.

  • Page 2: Table Of Contents

    Contents General-------------------------------------------------------------------------1 Open-Package Inspection-------------------------------------------------2 Safety Note -------------------------------------------------------------------2 Instrument Panel& Button Function Description----------------------5 Other Functions---------------------------------------------------------------6 Property-------------------------------------------------------------------------6 Instrument Maintenance---------------------------------------------------16 Fault Elimination-------------------------------------------------------------17 General This product is a 3 5/6 True-Rms digital multimeter, which is equipped with LCD display of text height 20mm and has the merits of clear reading, stable performance and high reliability.

  • Page 3: Safety Note

    Safety Note The design of this meter is accordance with IEC61010 clause (the safety standard issued by International Electro technical Commission). Prior to the operation of the instrument, please read the safety considerations before use. 1. When DC voltage above 30V, AC voltage above 25V, current above 10mA, AC power line with inductive load or power line during electric fluctuation is measured, please beware of electric shock.
  • Page 4 8. It may damage to the meter and endanger the operator’s safety if the voltage value beyond the permitted ultimate voltage value is measured. The ultimate voltage value permitted for measurement is marked on the instrument panel; and never measure the value exceeding the standard. Don’t input the ultimate value out of regulation in order to avoid electric shock and the damage to the meter.

  • Page 5: Instrument Panel& Button Function Description

    Instrument Panel & Function Button Description 1. Instrument model number 2. LCD Display: Display the measured data and unit. 3. Function Button 3.1 Hz/% (Frequency / Duty Cycle): Press this button to select the frequency or duty cycle mode. The measurement mode of voltage / frequency / duty cycle could be selected by pressing this button in AC voltage or Hz...

  • Page 6: Other Functions

    Other Functions Auto Power off During measurement, the meter will automatically shut down (enter sleeping mode) to save power if function buttons and knob switch are not operated in 15 minutes. In auto power off mode, press any function buttons or rotate the knob switch, the instrument will get into the auto power on mode (working mode) Property General Feature...
  • Page 7 2. Turn the knob switch to “ ”. 3. The initiate state of the meter is in auto range status, which shows “AUTO” symbol. Press the "SELECT" button to select the manual measurement range. 4. Make the test lead contact to the tested point. The voltage and polarity of the point where the red pen is contacted will be displayed on the screen.
  • Page 8 Caution: 1. Don’t measure voltages over 750V; otherwise, the meter will be damaged. 2. When measuring high voltage, special attention should be given to personal safety and avoid your body getting in touch with high voltage circuit. Range Accuracy Resolution 600mV ±(1.0%+10d) 0.1mV...
  • Page 9 where the red test lead is contacted) Range Accuracy Resolution 600uA ±(1.0%+10d) 0.1uA 6000uA 60mA 10uA 600mA 100uA ±(1.2%+10d) 10mA  Max measurement voltage drop: Full range mA is 0.4V, A is 100mV;  Max input current: 10A (less than 15 seconds); ...
  • Page 10  Max measurement voltage drop: Full range mA is 0.4V, A is 100mV; Max input current: 10A (less than 15 seconds);  Overload protection: 0.6A/250V restorable fuse, 10A/250V  Fuse; Frequency Response: 40~1000Hz True RMS display.  The value of the AC voltage measured with this meter is True RMS (root mean square).
  • Page 11 • Open voltage circuit: Less than 200mV; • Overload Protection: 250V DC or AC Peak Value; Note: When measuring at Range 600Ω, please short-circuit the test leads at first to test the wire resistance, and then deduct it from the actual resistance.
  • Page 12 • Overload Protection: 250V DC or AC Peak Value. WARNING: DO NOT input any voltage at this range for safety concern! 2-2-7. Capacity (F) Rotate function switch to “Ω”setting. Press “SELECT” button to select the Capacity measurement mode. Insert the black test lead to “COM” terminal and red test lead to“VΩHz”terminal;...
  • Page 13 Caution: 1. When inputting AC RMS over 10V, it could show reading, but excess vibration may appear. 2. It is recommended to test weak signals by shielded cable under noisy circumstances. 3. Select ACV gear when testing the frequency of high voltage. Then press “Hz/%”...
  • Page 14 3. Don’t measure voltage at temperature range. Range Accuracy Resolution <400˚C±(1.0%+5d) 1˚C (-20~1000)˚C ≥400˚C±(1.5%+15d) -4℉~ 1832℉ < 752℉±(1.0%+5d) 1℉ ≥ 752℉±(1.5%+15d) • Sensor: K Type Thermocouple (Nickel-chromium--nickel silicon) (banana plug). • Overload Protection: 250V DC or AC Peak Value. 2-2-10. Triode hFE test A) Turn the knob switch to “HFE“...

  • Page 15: Instrument Maintenance

    Instrument Maintenance This is a precision instrument and the user shall not modify the electric circuit as well. 1. Keep the instrument away from water, dust and shock. 2. Do not store and operate the meter under the condition of high temperature, high humidity, combustible, explosive and strong magnetic place.
  • Page 16 Trouble Shooting If the instrument could not work properly, please try the following tips to solve some general problems. If the problems still exist, please contact the maintenance center or the distributor. Problem Solution Turn on power. No display Replace battery symbol appears Replace battery.
  • Page 17 MT-1217 3-5/6 真有效值數字電表使用說明書 一、概述 MT-1217 是一款性能穩定、高可靠性 3 5/6 位元真有效值數字多用錶。儀錶採用 20mm 字高 LCD 顯示器，讀數清晰。 可用來測量直流電壓、交流電壓、直流電流、交流電流、電阻、溫度、電容、頻率/ 占空比、二極體、通斷及 NCV 非接觸驗電測試。同時有單位符號顯示、自動/手動量 程轉換、自動斷電及報警功能。該錶功能齊全，測量準確度高，使用方便，是實驗室、 工廠、無線電愛好者及家庭的理想工具。 二、開箱檢查 打開包裝箱取出儀錶，仔細檢查以下附件是否缺少或損壞， 如有缺少或損壞請立即與經銷商聯繫。 ● 數字多用錶 一台 ● 使用說明書 一本 ● 錶棒 一付 ● 溫度探頭(K 型熱電偶) 一支 ● 測試座(電容/晶體管) 一個 三、安全注意事項 該儀錶在設計上符合 IEC61010 條款（國際電工委員會安全標準） ，在使用之前，請先...
  • Page 18 13. 不允許在電流檔去測量電壓！ 14. 請不要隨意改變儀錶線路，以免損壞儀錶和危及安全。 15. 安全符號說明： 警告! 直流電壓 雙重絕緣 交流電壓 直流電流 保險絲 交流電流 低電壓指示 符合歐盟指令 四、儀錶面板及按鍵功能說明 1. 儀錶型號 2. 液晶顯示器：顯示儀錶測量數值及單位 3. 功能按鍵說明 3.1. Hz/% (頻率/占空比)：Hz 或交流電壓位, 觸發此鍵, 可進行頻率／占空比測量。 3.2. Range: 量程選擇, 可手動選擇測量的範 圍以提高測量速度. 3.3. HOLD︰測量數據保持. 3.4. REL (相對值測量)：在電容檔 觸發此鍵, 可進行相對值測量模式. 3.5.
  • Page 19 六、特性 1.一般特性 1-1. 顯示方式：液晶顯示 1-2. 最大顯示：5999（3 5/6 位元）自動極性和單位顯示 1-3. 測量方式：雙積分式 A/D 轉換 1-4. 轉換速率：約每秒 3 次 1-5. 過量程顯示：顯示“OL” 1-6. 低電壓顯示：“ ”符號出現； 1-7. 工作環境： （0~40）℃，相對濕度＜80% 1-8. 相對溫度： （0~50）℃，相對濕度＜80% 1-9. 電源： 9V 電池 x1（NEDA1604/6F22 或同等型號） 1-10. 體積（尺寸） ：182×90×46mm （長×寬×高） 1-11. 重量：約 320 g（不包括 9V 電池） ； 1-12.
  • Page 20 2-3-2.交流電壓(ACV) 1. 將黑錶棒插入“COM”插孔，紅錶棒插入“VΩHz”插孔； 2. 將旋鈕開關轉至“ ”檔，初始為自動量程，顯示“AUTO”符號 3. 可按“SELECT”鍵選擇手動測量量程. 4. 將測試錶棒接觸測試點兩端，該點兩端電壓顯示在螢幕上。 注意： 切勿測量超過 750V 電壓，否則有損壞儀錶電路的危險。 測量高電壓電路時，注意避免人體觸及高壓電路，確保人身安全。 量程 準確度 分辨力 600mV ±(1.0%+10d) 0.1mV ±(0.8%+6d) 10mV 600V 100mV 750V ±(1.0%+10d) •輸入阻抗：10MΩ。 •超載保護：1000V 直流或 750V 交流峰值； •頻率回應：40~1000Hz True-RMS 真有效值顯示 2-3-3.直流電流(DCA) 將黑錶棒插入“COM”插孔，紅錶棒插入“mA”插孔（最大為 600mA） ，或插 入“10A”插孔中（最大為 10A） 將旋鈕開關轉至電流...
  • Page 21 2-3-4.交流電流(ACA) 1. 將黑錶棒插入“COM”插孔，紅錶棒插入“mA”插孔（最大為 600mA） ，或插 入“10A”插孔中（最大為 10A） ； 2. 將旋鈕開關轉至電流 uA/mA/A 檔，按“SELECT”鍵選擇 AC 測量，然後將儀錶 的錶棒串聯接入被測電路中，被測電流值顯示在螢幕上。 注意： 1. 如 LCD 顯示“OL”，表明超過量程範圍，需將量程設定至更高一檔。 2. 最大輸入電流為 600mA 或者 10A （視紅錶棒插入位置而定） ，超過額定的電流會 將保險絲熔斷，甚至損壞儀錶。 量程 準確度 分辨力 600uA ±(1.5%+10d) 0.1uA 6000uA 60mA 10uA 600mA 100uA ±(2.5%+15d) 10mA •最大測量壓降：滿量程...
  • Page 22 2-3-6.二極體及通斷測試 將黑錶棒插入“COM”插孔，紅錶棒入“VΩHz”插孔（注意紅錶棒極性為 “+”極） 。 將旋鈕開關轉至“‘Ω’檔，按“SELECT”鍵選擇二極體測量. 正向測量：將紅錶棒接到被測二極體的正極，黑錶棒接到被測二極體的負極， 顯示器即顯示二極體正向壓降的近似值。 反向測量：將紅錶棒接到被測二極體的負極，黑錶棒接到被測二極體的正極， 顯示器顯示“OL”字樣。 完整的二極體測試包括正反向測量，如果測試結果與上述不符，說明二極體是 壞的。 按動“SELECT”鍵選擇通斷測量方式。 將錶棒連接到待測線路的兩點，如果內置蜂鳴器發聲，則兩點之間電阻值低於 50±30Ω，則內置蜂鳴器發聲。 量程 顯示值 測試條件 二極體正向壓降 正向直流電流 0.5mA 反向電壓約 1.5V 蜂鳴器發聲長響，測試兩點 開路電壓約 0.5V 阻值 50±30Ω •超載保護：250V 直流或交流峰值； 警告：為了安全在此量程禁止輸入電壓值！ 2-3-7.電容(F) 1. 將旋鈕開關轉至“Ω”檔； 2. 按“SELECT”鍵選擇電容測量. 3. 將黑錶棒插入“COM”插孔，紅錶棒插入“VΩHz” 插孔； 4. 用測試錶棒（注意紅錶棒極性為正極）分別接入被測電容兩腳，螢幕顯示電容 容量。(按“REL”鍵可進行相對值測量) 注意：...
  • Page 23 3. 測量高電壓的頻率時，請選擇 ACV 檔，再按 Hz/%按鍵進入頻率測量 4. 禁止輸入超過 250V 直流或交流峰值的電壓，以免損壞儀錶。 量程 準確度 分辨力 9.999Hz~20MHz ±(1%+10d) 0.001/0.01/ 0.1 / 1 /10 /100/1k/10kHz 0.1-99.9% 僅供參考 0.1V • 輸入靈敏度：>0.7V 有效值， • 超載保護：250V 直流或交流峰值。 2-3-9.溫度(˚C/℉) 1. 將旋鈕開關轉至“℃/℉”檔. 2. 將熱電偶感測器的冷端（自由端）負極（黑色插頭）插入“COM”插孔，正極 插入“VΩHz”插孔中，熱電偶的工作端（測溫端）置於待測物上面或內部，可 直接從螢幕上讀取溫度值，讀數為攝氏度℃,按 SELECT 鍵，可切換為℉。 注意： 1. 當輸入端開路時，則顯示常溫。 2.
  • Page 24 七、儀錶保養 該儀錶是一台精密儀器，使用者不要隨意更改電路。 請注意防水、防塵、防摔 不宜在高溫高濕、易燃易爆和強磁場的環境下存放、使用儀錶 請使用濕布和溫和的清潔劑清潔儀錶外表，不要使用研磨劑及酒精等烈性溶劑 如果長時間不使用，應取出電池，防止電池漏液腐蝕儀錶 注意 9V 電池使用情況，當螢幕顯示出“ ”符號時，應更換電池，步驟如下： 5-1. 卸下固定電池盒的螺絲，取出電池盒 5-2. 取出 9V 電池，換上新的電池，雖然任何標準 9V 電池都可使用，但為加長使用時 間，最好使用鹼性電池 5-3. 裝回電池盒，鎖緊螺絲。 注意： 不要將 1000V 直流或交流峰值電壓接入 不要在電流檔、電阻檔、二極體檔和蜂鳴器檔上，測量電壓值 在電池沒有裝好或後蓋沒有上緊時，請不要使用此錶 在更換電池或保險絲前，請將測試錶棒測試點移開，並關機。 八、故障排除 如果您的儀錶不能正常工作，下面的方法可以幫助您快速解決一般問題。如果故障仍 排除不了，請與維修中心或經銷商聯繫。 故障現象 檢 查 部 位 及 方 法 沒顯示 電源未接通，或更換電池...
  • Page 25 MT-1217 3-5/6 真有效值数字电表使用说明书 一、概述 MT-1217 是一款性能稳定、高可靠性 3 5/6 位真有效值数字多用表。仪表采用 20mm 字 高 LCD 显示器，读数清晰。 可用来测量直流电压、交流电压、直流电流、交流电流、电阻、温度、电容、频率/ 占空比、二极管、通断及 NCV 非接触验电测试。同时有单位符号显示、自动/手动量 程转换、自动断电及报警功能。该表功能齐全，测量准确度高，使用方便，是实验室、 工厂、无线电爱好者及家庭的理想工具。 二、开箱检查 打开包装箱取出仪表，仔细检查以下附件是否缺少或损坏， 如有缺少或损坏请立即与经销商联系。 ● 数字多用表 一台 ● 使用说明书 一本 ● 表棒 一付 ● 温度探头(K 型热电偶) 一支 ● 测试座(电容/晶体管) 一个 三、安全注意事项...
  • Page 26 11. 在测量时功能/量程选择开关必需置于正确的量程文件位,在转换功能/量程选择开 关时,请一定要先将表棒线与被测对象断开,确保输入端没任何信号输入。 严禁在测 量进行中转换功能/量程选择开关。 12. 当 LCD 显示“ ”时,请及时更换电池以确保测量精度。 13. 不允许在电流文件去测量电压！ 14. 请不要随意改变仪表线路，以免损坏仪表和危及安全。 15. 安全符号说明： 警告! 直流电压 双重绝缘 交流电压 直流电流 保险丝 交流电流 低电压指示 符合欧盟指令 四、仪表面板及按键功能说明 仪表型号 液晶显示器：显示仪表测量数值及单位 功能按键说明 3.1. Hz/% (频率/占空比)：Hz 或交流电压位, 触发此键, 可进行频率／占空比测量。 3.2. Range: 量程选择, 可手动选择测量的范 围以提高测量速度. 3.3.
  • Page 27 六、特性 1.一般特性 1-1. 显示方式：液晶显示 1-2. 最大显示：5999（3 5/6 位）自动极性和单位显示 1-3. 测量方式：双积分式 A/D 转换 1-4. 转换速率：约每秒 3 次 1-5. 过量程显示：显示“OL” 1-6. 低电压显示： “ ”符号出现； 1-7. 工作环境： （0~40）℃，相对湿度＜80% 1-8. 相对温度： （0~50）℃，相对湿度＜80% 1-9. 电源： 9V 电池 x1（NEDA1604/6F22 或同等型号） 1-10. 体积（尺寸） ：182×90×46mm （长×宽×高） 1-11. 重量：约 320 g（不包括 9V 电池） ； 1-12.
  • Page 28 2-3-2.交流电压(ACV) 1. 将黑表棒插入“COM”插孔，红表棒插入“VΩHz”插孔； 2. 将旋钮开关转至“ ”文件，初始为自动量程，显示“AUTO”符号 3. 可按“SELECT”键选择手动测量量程. 4. 将测试表棒接触测试点两端，该点两端电压显示在屏幕上。 注意： 切勿测量超过 750V 电压，否则有损坏仪表电路的危险。 测量高电压电路时，注意避免人体触及高压电路，确保人身安全。 量程 准确度 分辨力 600mV ±(1.0%+10d) 0.1mV ±(0.8%+6d) 10mV 600V 100mV 750V ±(1.0%+10d) •输入阻抗：10MΩ。 •超载保护：1000V 直流或 750V 交流峰值； •频率响应：40~1000Hz True-RMS 真有效值显示 2-3-3.直流电流(DCA) 将黑表棒插入“COM”插孔，红表棒插入“mA”插孔（最大为 600mA） ，或插 入“10A”插孔中（最大为 10A） 将旋钮开关转至电流...
  • Page 29 注意： 1. 如 LCD 显示“OL” ，表明超过量程范围，需将量程设定至更高一檔。 2. 最大输入电流为 600mA 或者 10A （视红表棒插入位置而定） ， 超过额定的电流会 将保险丝熔断，甚至损坏仪表。 量程 准确度 分辨力 600uA ±(1.5%+10d) 0.1uA 6000uA 60mA 10uA 600mA 100uA ±(2.5%+15d) 10mA •最大测量压降：满量程 mA 为 0.4V，A 为 100mV； •最大输入电流：10A（不超过 15 秒） 。 •超载保护：0.6A/250V 自恢复保险丝，10A/250V 保险管。 •频率响应：40~1000Hz True-RMS 真有效值显示...
  • Page 30 反向测量：将红表棒接到被测二极管的负极，黑表棒接到被测二极管的正极， 显示器显示“OL”字样。 完整的二极管测试包括正反向测量，如果测试结果与上述不符，说明二极管是 坏的。 按动“SELECT”键选择通断测量方式。 将表棒连接到待测线路的两点，如果内置蜂鸣器发声，则两点之间电阻值低于 50±30Ω，则内置蜂鸣器发声。 量程 显示值 测试条件 二极管正向压降 正向直流电流 0.5mA 反向电压约 1.5V 蜂鸣器发声长响，测试两点 开路电压约 0.5V 阻值 50±30Ω •超载保护：250V 直流或交流峰值； 警告：为了安全在此量程禁止输入电压值！ 2-3-7.电容(F) 1. 将旋钮开关转至“Ω”檔； 2. 按“SELECT”键选择电容测量. 3. 将黑表棒插入“COM”插孔，红表棒插入“VΩHz” 插孔； 4. 用测试表棒（注意红表棒极性为正极）分别接入被测电容两脚，屏幕显示电容 容量。(按“REL”键可进行相对值测量) 注意： 对被测电容应完全放电，以防止损坏仪表； 测量电路中电容时，需将电路电源关断，并将电容充分放电； 当测量电容超过 200uF 量程输入读数稳定时间约 15 秒。 量程...
  • Page 31 • 输入灵敏度：>0.7V 有效值， • 超载保护：250V 直流或交流峰值。 2-3-9.温度(˚C/℉) 1. 将旋钮开关转至“℃/℉”檔. 2. 将热电偶传感器的冷端（自由端）负极（黑色插头）插入“COM”插孔，正极 插入“VΩHz”插孔中，热电偶的工作端（测温端）置于待测物上面或内部，可 直接从屏幕上读取温度值，读数为摄氏度℃,按 SELECT 键，可切换为℉。 注意： 1. 当输入端开路时，则显示常温。 2. 请勿随意更换测温传感器，否则将不能保证测量准确度。 量程 准确度 分辨力 (-20~1000)˚C <400˚C±(1.0%+5d) 1˚C ≥400˚C±(1.5%+15d) -4℉~ 1832℉ < 752℉±(1.0%+5d) 1℉ ≥ 752℉±(1.5%+15d) 传感器：K 型热电偶（镍铬—镍硅）香蕉插头。 超载保护：250V 直流或交流峰值。 2-3-10.晶体三极管 hFE 参数测试 1.
  • Page 32 5. 注意 9V 电池使用情况，当屏幕显示出“ ”符号时，应更换电池，步骤如下： 5-1. 卸下固定电池盒的螺丝，取出电池盒 5-2. 取出 9V 电池，换上新的电池，虽然任何标准 9V 电池都可使用，但为加长 使用时间，最好使用碱性电池 5-3. 装回电池盒，锁紧螺丝。 注意： 1. 不要将 1000V 直流或交流峰值电压接入 2. 不要在电流档、电阻档、二极管档和蜂鸣器文件上，测量电压值 3. 在电池没有装好或后盖没有上紧时，请不要使用此表 4. 在更换电池或保险丝前，请将测试表棒测试点移开，并关机。 八、故障排除 如果您的仪表不能正常工作，下面的方法可以帮助您快速解决一般问题。如果故障仍 排除不了，请与维修中心或经销商联系。 故障现象 检 查 部 位 及 方 法 没显示 电源未接通，或更换电池 符号出现...
  • Page 33 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 MT-1217-C ※ 在正常使用情况下， 自原购买日起主机保修一年， 发热芯保修三个月(不含配件、 易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请同时出示本保固卡，如无法出示，视为 自动放弃。 ※ 我司产品实行计算机编码，它将作为我司产品保固的依据，每抬产品均有独立 的编码，为了您能得到最好的服务，请勿损坏撕毁该编码。 ※ 保固期满后，如需维修之性质，则酌收检修工时费用。若有零件需更换，则零 件费另计。 保修说明 一、 保固期限内，如发生下列情况，本公司需依实际状况酌收材料成本或修理费(由 本公司维修人员判定)： • 产品表面的损伤，包括外壳的破裂或刮痕 • 因误用、疏忽、不当安装或测试，未经授权私自打开产品修理，修改产品或者 任何其它超出预期使用范围的原因所造成的损害 • 因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电压、腐蚀 等不可抗力因素)导致的故障或损坏。 • 因使用非宝工导致的故障及损坏。 二、 非服务保证内容...
