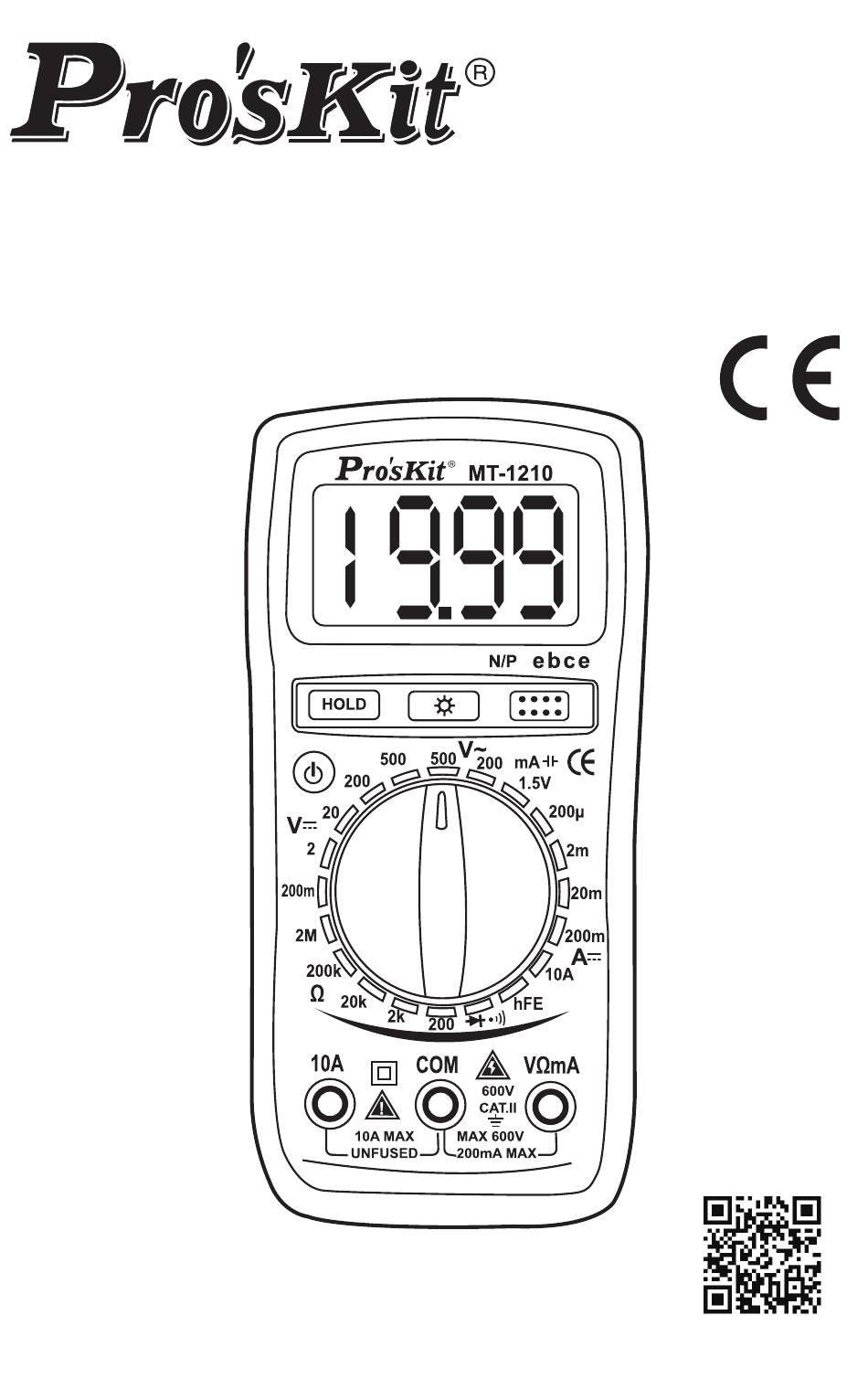

- Page 1 Multimeter MT-1210 3 1/2 經濟款數位電錶 User’s Manual 2nd Edition, 2017 ©2017 Copyright by Prokit’s Industries Co., Ltd.
-
Page 2: Safety Information
SAFETY INFORMATION This multimeter has been designed according to IEC 1010 concerning electronic measuring instruments with an overvoltage category (CAT II) and pollution 2. Follow all safety and operating instructions to ensure that the meter is used safely and is kept in good operating condition. -
Page 3: During Use
DURING USE • Never exceed the protection limit values indicated in specifications for each range of measurement. • When the meter is linked to measurement circuit, do not touch unused terminals. • Never use the meter to measure voltages that might exceed 500V above earth ground in category II installations. -

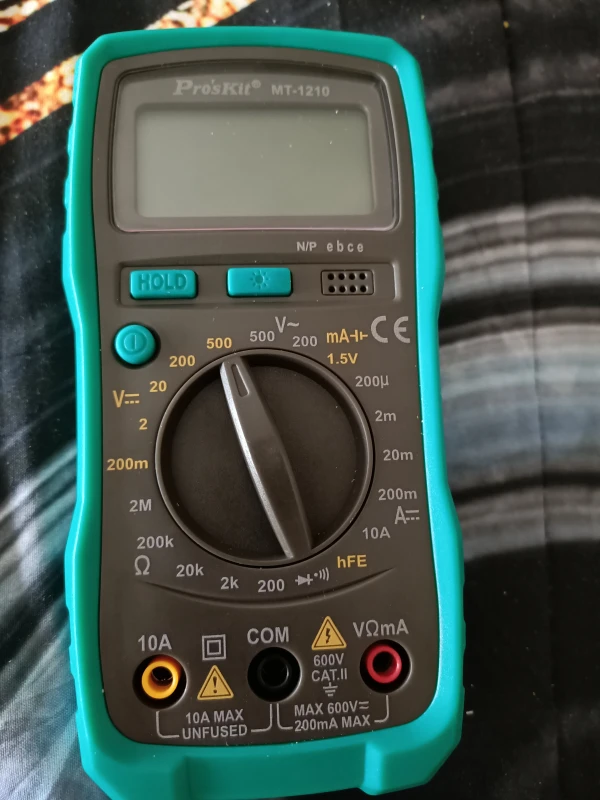

Page 4: Front Panel Description
FRONT PANEL DESCRIPTION e b c e Display 1. 3 1/2 digit, 7 segment, 15mm high LCD. 2. Back light When this button is pushed, the Back light of display is on; press the Back light button once, and the backlight is turned off. 3. -
Page 5: Specifications
4. Hold button When this button is pushed, the display will keep the last reading and " " symbol will appear on the LCD until pushing it again. 5. "10A" jack Plug in connector for red test lead for 10A measurement. "COM" jack 6. - Page 6 DC VOLTAGE Range Resolution Accuracy 200mV 100µV ±1% of rdg ± 2 digits ±1% of rdg ± 2 digits 10mV ±1% of rdg ± 2 digits 200V 100mV ±1% of rdg ± 2 digits 500V ±1.2% of rdg ± 5 digits or rms.
- Page 7 Overload Protection: 250V dc or rms. ac. RESISTANCE Range Resolution Accuracy ±1% of rdg ± 5 digits ±1% of rdg ± 5 digits ±1% of rdg ± 5 digits ±1% of rdg ± 5 digits 200k ±1.5% of rdg ± 5 digits Maximum Open Circuit Voltage: 2.8V Overload Protection: 250V dc or rms.
- Page 8 Set the rotary switch at desired ”V~”range position.
-
Page 9: Transistor Test
TRANSISTOR TEST 1. Set the rotary switch at "hFE" position. 2. Determine whether the transistor under testing is NPN or PNP and locate the emitter base and collector leads. Insert the leads into proper holes of the hFE socket on the front panel. 3. - Page 10 WARNING To avoid electric shock, be sure the thermocouple has been removed before changing to another function measurement. BATTERY & FUSE REPLACEMENT If " " appears on display, it indicates that the battery should be replaced. Fuse rarely need replacement and blow almost always as a result of operator’s error.
- Page 11 簡介 本系列儀錶是一種性能穩定、高可靠性和防跌落性能的小型掌上型3 1/2位 元數位多用錶。儀錶採用字高15mm的液晶顯示器，讀數清晰。整機電路 設計以大型積體電路雙積分A/D轉換器為核心，並配以超載保護電路，使 之成為一台性能優越小巧的工具儀錶。 此系列儀錶可用來測量直流和交流電壓、直流電流、電阻、二極體、電晶 體、1.5V電池測量和電路通斷測試。 安全資訊 MT-1210 3 1/2經濟款數位電錶是根據IEC1010 600V(CAT II)和污染等級2設計 的。為保證儀錶能準確安全使用，請認真閱讀使用說明書。 安全標誌 重要的安全資訊，應參閱說明書 高壓危險 地 雙重絕緣（II類安全設備） 保險絲必須按說明書指定的規格更換 維護 • 在打開後蓋之前，測試錶棒應斷開測量電路。 • 為保護儀錶的內部線路，更換保險絲必須使用相同的規格，本系列儀表 使用的保險絲規格為：F 500mA/250V（快速）。 • 在後蓋未蓋妥，螺絲未擰緊前，切勿使用儀錶。 • 清潔儀錶只能使用溼布和少量清滌劑，切忌用化學溶劑擦表殼。 • 如觀察到有任何異常，該儀錶應立即停止使用並送維修。...
- Page 12 e bc e 3 1/2位、字高15mm 7段LCD顯示器 2. 背光 BACK LIGHT 按下BACK LIGHT鍵，背光點亮，再按一次該鍵，關閉背光。 3. 功能量程開關 用於選擇各功能和量程 4. 數據保持開關HOLD 在測量中按HOLD鍵，儀錶顯示器上將保持測量的最後讀數並且LCD上顯示" " 符號；再按一次HOLD鍵取消數據保持，恢復到正常測量狀態 5. 10A插孔 6. COM插孔 7. VΩmA插孔...
- Page 13 使用注意事項 • 儀錶只能和所配備的測試錶棒一起使用才符合安全標準的要求。如測試 錶棒破損需要更換，必須換上同型號或相同電氣規格的測試錶棒。 • 切勿超過每個量程所規定的輸入極限值。 • 當儀錶正在測量時，不要觸及沒有使用的輸入端。 • 在不能確定被測量的大小範圍時，將功能量程開關置於最大量程位置。 • 在功能量程開關轉換之前，應使測試錶棒與被測電路處於開路狀態。 ·進行線上電阻測量前，應關斷電路中所有電源並將所有電容器放電。 • 測量高於60V直流30V交流以上的電壓時，務必小心，切記手指不要超 過測試錶棒擋手部份。 • 測量電視機或開關電源時，應注意電路中可能存在會損壞儀表的脈衝。 • 在測試電晶體前，必須確保測試錶棒沒有連接到任何被測試電路。 • 在測試錶棒測量電壓前，必須確保電子元件連接在電晶體測試座上。 技術指標 準確度：±%讀數 ±字數，保證期1年。 環境溫度：18°C 至28°C 。環境溼度：80%。 一般特性： 電壓輸入端和地之間最大電壓 ：CAT II 600V 保險管 ：F 500mA/250V 電源 ：9V 電池，NEDA 1604 或 6F22 最大顯示值...
- Page 14 直流電壓測量 量程 分辨力 準確度 200mV 100µV ±1%讀數± 2 字 ±1%讀數± 2 字 10mV ±1%讀數± 2 字 200V 100mV ±1%讀數± 2 字 500V ±1.2%讀數±5字 超載保護： 200mV 量程 250V dc 或rms ；其餘量程 500V dc 或rms 。 直流電流測量 量程 分辨力 準確度 200 µA 100mA ±2%讀數±...
- Page 15 二極體和電路通斷測試 量程 說明 導通電阻小於50Ω±30Ω，機內蜂鳴器響。 顯示近似二極體正向電壓值。 超載保護： 250V dc 或rms. ac 電晶體 hFE 測試 (0-1000) 量程 測試範圍 測試電流 測試電壓 NPN & PNP 0-1000 Ib=10µA Vce=2.8V 電池測試 量程 準確度...
- Page 16 使用方法 操作前注意事項： 1. 接通電源，先檢查9V電池，如果電池電壓不足，" " 將顯示在顯示器 上，這時則需要更換電池。如果顯示器上沒有顯示" "，則按以下步 驟操作。 2. 測試錶棒插孔旁邊的 " " 符號，表示輸入電壓或電流不應超過指示 值，這是為了保護內部線路免受損傷。 3. 測試之前，功能量程開關應置於您所需要的量程。 直流電壓測量 1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。 2. 將功能量程開關置於 量程範圍，並將測試錶棒連接到待測試電源或負 載上，紅色錶棒所接端的極性將同時顯示於顯示器上。 注意 1. 如果被測量電壓範圍事先不知道，請將功能量程開關置於最大量程，然 後逐漸降低直至取得滿意的分辨力。 2. 如果顯示器只顯示 "0L" ，這表示已經過量程，功能量程開關應置於更 高量程。 3. 不要輸入高於500V的電壓，顯示更高電壓是可能的，但有損壞儀錶內部 線路的危險。 4.
- Page 17 交流電壓測量 1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。 2. 將功能量程開關置於V~量程範圍，並將測試錶棒連接到待測試電源或負 載上。 注意：參看直流電壓測量注意事項1、2 、3和4。 電阻測量 1. 將黑色錶棒插入COM插孔，紅色錶棒插入V/Ω/Hz插孔。 2. 將功能量程開關置於所需要的Ω量程位置，將錶棒並接到被測電阻上， 從顯示器上讀取測量結果。 注意 1. 如果被電阻值超過所選擇量程的最大值，將顯示過量程 "0L" ，此時應選擇 更高的量程。在測量以上的電阻時，可能需要幾秒鐘後讀數才會穩定。這 對於高阻值測量是正常的。 2. 當無輸入時，例如開路情況，儀錶顯示 "0L" 。 3. 檢查線上電阻時，必須先將被測線路內所有電源關斷，並將所有電容器 充分放電。 二極體測試 1. 將黑色錶棒插入COM插孔，紅色錶棒插入"V.Ω.mA"此時紅色錶棒極性為 "+" 。 2. 將功能量程開關置於 量程位置，將紅色錶棒接到被測二極體的正極 ，黑色錶棒接到二極體的負極，由顯示器上讀取被測二極體的近似正向...
- Page 18 電池測試 1. 將功能量程開關置於1.5V mA 位置，紅色錶棒接入VΩmA，黑色錶棒 插入COM插孔，並將測試錶棒連接到測試電池上。 2. 在額定負載下，1.5V電池工作電流不能低於40mA，若顯示低於40mA， 表示電池電量不足。 更換電池和保險絲 1. 在正常情況下，一般不需要更換保險絲。更換保險絲及電源需要拔去錶 棒和關斷電源後進行。旋出後蓋上的兩個螺絲即可打開表殼。 2. 本錶使用的保險絲規格為：500mA/250V快速熔斷型。更換保險絲必須使 用相同的規格。 3. 本錶使用的電池為：9V NEDA 1604或6F22。更換電池需用同一型號電池 。 4. 更換電池或保險絲後，必須上緊後蓋才能使用儀錶。 警告 為避免電擊，在打開後蓋之前，應檢查確信測試錶棒已斷開測 量電路。 在使用儀表之前，應檢查確信後蓋已上緊。 附件 • 使用說明書 一本 • 測試棒 一附 • 橡皮套...
- Page 19 簡介 本系列儀錶是一種性能穩定、高可靠性和防跌落性能的小型掌上型3 1/2 位元數位多用錶。儀錶採用字高15mm的液晶顯示器，讀數清晰。整機電路 設計以大型積體電路雙積分A/D轉換器為核心，並配以超載保護電路，使 之成為一台性能優越小巧的工具儀錶。 此系列儀錶可用來測量直流和交流電壓、直流電流、電阻、二極體、電晶 體、1.5V電池測量和電路通斷測試。 安全資訊 MT-1210 3 1/2經濟款數位電錶是根據IEC1010 600V(CAT II)和污染等級2設 計的。為保證儀錶能準確安全使用，請認真閱讀使用說明書。 安全標誌 重要的安全資訊，應參閱說明書 高壓危險 地 雙重絕緣（II類安全設備） 保險絲必須按說明書指定的規格更換 維護 • 在打開後蓋之前，測試錶棒應斷開測量電路。 • 為保護儀錶的內部線路，更換保險絲必須使用相同的規格，本系列儀 表使用的保險絲規格為：F 500mA/250V（快速）。 • 在後蓋未蓋妥，螺絲未擰緊前，切勿使用儀錶。 • 清潔儀錶只能使用溼布和少量清滌劑，切忌用化學溶劑擦表殼。 • 如觀察到有任何異常，該儀錶應立即停止使用並送維修。...
- Page 20 e b ce 1. 3 1/2位、字高15mm 7段LCD顯示器 2. 背光 BACK LIGHT 按下BACK LIGHT鍵，背光點亮，再按一次該鍵，關閉背光。 3. 功能量程開關 用於選擇各功能和量程 4. 數據保持開關HOLD 在測量中按HOLD鍵，儀錶顯示器上將保持測量的最後讀數並且LCD上顯示" "符號；再按一次HOLD鍵取消數據保持，恢復到正常測量狀態 5. 10A插孔 6. COM插孔 7. VΩmA插孔...
- Page 21 使用注意事項 • 儀錶只能和所配備的測試錶棒一起使用才符合安全標準的要求。如測 試錶棒破損需要更換，必須換上同型號或相同電氣規格的測試錶棒。 • 切勿超過每個量程所規定的輸入極限值。 • 當儀錶正在測量時，不要觸及沒有使用的輸入端。 • 在不能確定被測量的大小範圍時，將功能量程開關置於最大量程位置 。 • 在功能量程開關轉換之前，應使測試錶棒與被測電路處於開路狀態。 ·進行線上電阻測量前，應關斷電路中所有電源並將所有電容器放電。 • 測量高於60V直流30V交流以上的電壓時，務必小心，切記手指不要超 過測試錶棒擋手部份。 • 測量電視機或開關電源時，應注意電路中可能存在會損壞儀表的脈衝 • 在測試電晶體前，必須確保測試錶棒沒有連接到任何被測試電路。 • 在測試錶棒測量電壓前，必須確保電子元件連接在電晶體測試座上。 技術指標 準確度：±%讀數 ±字數，保證期1年。 環境溫度：18˚C 至28˚C 。環境溼度：80%。 一般特性： 電壓輸入端和地之間最大電壓 ：CAT II 600V 保險管 ：F 500mA/250V 電源 ：9V 電池，NEDA 1604 或 6F22 最大顯示值...
- Page 22 直流電壓測量 量程 分辨力 準確度 200mV 100µV ±1% 讀數 ± 2 字 ±1% 讀數 ± 2 字 10mV ±1% 讀數 ± 2 字 200V 100mV ±1% 讀數± 2 字 500V ±1.2% 讀數 ±5 字 超載保護： 200mV 量程 250V dc 或rms ；其餘量程 500V dc 或rms 。 直流電流測量...
- Page 23 電阻 量程 分辨力 準確度 ±1% 讀數 ± 5 字 ±1% 讀數 ± 5 字 ±1% 讀數 ± 5 字 200k ±1% 讀數 ± 5 字 ±1.5% 讀數 ±5 字 最大開路電壓： 2.8V 超載保護： 250V dc 或rms 二極體和電路通斷測試 量程 說明 導通電阻小於50Ω±30Ω，機內蜂鳴器響。 顯示近似二極體正向電壓值。 超載保護：...
- Page 24 使用方法 操作前注意事項： 1. 接通電源，先檢查9V電池，如果電池電壓不足，" " 將顯示在顯 示器上，這時則需要更換電池。如果顯示器上沒有顯示" "，則 按以下步驟操作。 2. 測試錶棒插孔旁邊的 " " 符號，表示輸入電壓或電流不應超過指示 值，這是為了保護內部線路免受損傷。 3. 測試之前，功能量程開關應置於您所需要的量程。 直流電壓測量 1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。 2. 將功能量程開關置於 量程範圍，並將測試錶棒連接到待測試電源 或負載上，紅色錶棒所接端的極性將同時顯示於顯示器上。 注意 1. 如果被測量電壓範圍事先不知道，請將功能量程開關置於最大量程， 然後逐漸降低直至取得滿意的分辨力。 2. 如果顯示器只顯示 "0L" ，這表示已經過量程，功能量程開關應置於 更高量程。 3. 不要輸入高於500V的電壓，顯示更高電壓是可能的，但有損壞儀錶內 部線路的危險。 4.
- Page 25 交流電壓測量 1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。 2. 將功能量程開關置於V~量程範圍，並將測試錶棒連接到待測試電源或負 載上。 注意：參看直流電壓測量注意事項1、2 、3和4。 電阻測量 1. 將黑色錶棒插入COM插孔，紅色錶棒插入V/Ω/Hz插孔。 2. 將功能量程開關置於所需要的Ω量程位置，將錶棒並接到被測電阻上， 從顯示器上讀取測量結果。 注意: 1. 如果被電阻值超過所選擇量程的最大值，將顯示過量程 "0L" ，此時應選 擇更高的量程。在測量以上的電阻時，可能需要幾秒鐘後讀數才會穩定。 這對於高阻值測量是正常的。 2. 當無輸入時，例如開路情況，儀錶顯示 "0L" 。 3. 檢查線上電阻時，必須先將被測線路內所有電源關斷，並將所有電容器 充分放電。 二極體測試 1. 將黑色錶棒插入COM插孔，紅色錶棒插入"V.Ω.mA"此時紅色錶棒極性為 "+" 。 2. 將功能量程開關置於 量程位置，將紅色錶棒接到被測二極體的正極 ，黑色錶棒接到二極體的負極，由顯示器上讀取被測二極體的近似正向...
- Page 26 電池測試 1. 將功能量程開關置於1.5V mA 位置，紅色錶棒接入VΩmA，黑色錶棒 插入COM插孔，並將測試錶棒連接到測試電池上。 2. 在額定負載下，1.5V電池工作電流不能低於40mA，若顯示低於40mA， 表示電池電量不足。 更換電池和保險絲 1. 在正常情況下，一般不需要更換保險絲。更換保險絲及電源需要拔去 錶棒和關斷電源後進行。旋出後蓋上的兩個螺絲即可打開表殼。 2. 本錶使用的保險絲規格為：500mA/250V快速熔斷型。更換保險絲必須 使用相同的規格。 3. 本錶使用的電池為：9V NEDA 1604或6F22。更換電池需用同一型號電 池。 4. 更換電池或保險絲後，必須上緊後蓋才能使用儀錶。 警告 為避免電擊，在打開後蓋之前，應檢查確信測試錶棒已斷開測 量電路。 在使用儀表之前，應檢查確信後蓋已上緊。 附件 • 使用說明書 一本 • 測試棒 一附 • 橡皮套...
- Page 27 中國地區產品保固卡 店章 購買日期 公司名稱 聯絡電話 電子郵箱 聯絡地址 產品型號 MT-1210-C ※ 在正常使用情況下，自原購買日起12個月免費維修保証（不含耗材、消耗 品）。 ※ 產品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡請妥善保存，如需維修服務時，請出示本卡以為證明。 ※ 保固期滿后，屬調整、保養或是維修性質之服務，則酌收檢修工時費用。 產品保固說明 一.保固期限內，如有下列情況者，維修中心則得酌收材料成本或修理費 (由本公司維修人員判定)： • 對產品表面的損傷，包括外殼裂縫或刮痕 • 因誤用、疏忽、不當安裝或測試，未經授權打開產品修理， 修改產品或者任何其他超出預期使用範圍的原因所造成的損害 • 因事故、火災、電力變化、其他危害，或自然災難所造成的損害。 二.非服務保證內容： • 機件本體外之消耗品：如電池...等消耗品 • 機件本體之外之附配件：如耳機麥克風，電源供應器，記憶卡，CD等 附配件。 三.超過保證期限之檢修或服務,雖未更換零件，將依公司保固維修政策酌 收服務費。...
- Page 28 制造商：寶工實業股份有限公司 地 址：台灣台北新北市新店區民權路130巷7号5樓 電 話：886-2-22183233 E-mail: PK@mail.prokits.com.tw 生產商：上海寶工工具有限公司 地址：上海市浦東新區1365弄25號 原產地：中國 上海 銷售公司：深圳暢聯貿易有限公司 地址：深圳市福田區紅荔西路上步工业區403棟東座5樓 电話:0755-83692415 傳真:0755-83692143 400服务熱線：400-1699-629 E-mail: shenzhen@mail.prokits.com.tw 寶工實業股份有限公司 PROKIT'S INDUSTRIES CO., LTD. h t t p : / / w w w . p r o k i t s . c o m . t w E - m a i l : p k @ m a i l .
