  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Steuerelement Control Unit 8453...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Steuerelement 8453...

  • Page 4: Table Of Contents

    220082 / 8453602300 Publikationsnummer: 2015-11-30·BA00·III·de·02 Konformität zu Normen und Bestimmungen Die Konformität zu Normen und Bestimmungen kann den entsprechenden Zertifikaten und der EG-Konformitätserklärung entnommen werden. Diese Dokumente können auf unserer Homepage www.stahl-ex.com abgerufen werden. Steuerelement 220082 / 8453602300 8453 2015-11-30·BA00·III·de·02...

  • Page 5: De De

    - Nationale und örtliche Unfallverhütungsvorschriften - Nationale und örtliche Montage- und Errichtungsvorschriften - Allgemein anerkannte Regeln der Technik - Sicherheitshinweise dieser Betriebsanleitung - Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder - Zusätzliche Hinweisschilder auf dem Gerät 220082 / 8453602300 Steuerelement 2015-11-30·BA00·III·de·02 8453...

  • Page 6: De De

    Sonderausführungen können bei zusätzlichen/abweichenden Bestelloptionen von den hier beschriebenen Darstellungen abweichen. Bestimmungsgemäße Verwendung Das Steuergerät 8453 ist eine druckfest gekapselte Komponente zum Einbau von elektronischen, elektrischen oder elektromechanischen Bauteilen. Eingebaut werden können beispielsweise bedrahtete Bauelemente mit zwei Anschlüssen wie Widerstände, Dioden oder Sicherungen.
  • Page 7 1,1 W 95 °C (T5) 1,1 W 1,1 W 100 °C (T4) 1,1 W 1,1 W 0,8 W 30 K - Max. Temperaturerhöhung 23 K - Max. Temperaturerhöhung 100 °C - Max. zulässige Betriebstemperatur (Materialgrenze) 220082 / 8453602300 Steuerelement 2015-11-30·BA00·III·de·02 8453...

  • Page 8: De 6 Transport Und Lagerung

    Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 04742E00 04743E00 8453/1 Steuergerät mit Schraubklemme 8453/2 Steuergerät mit Federzugklemme Einbaubedingungen WARNUNG Geräte in ein Gehäuse einbauen! Die Geräte sind in ein Gehäuse einzubauen, dass den Anforderungen einer anerkannten Zündschutzart gemäß...

  • Page 9: Leiteranschluss

    - Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden. - Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und die maximal zulässige Oberflächentemperatur nicht überschritten werden. 220082 / 8453602300 Steuerelement 2015-11-30·BA00·III·de·02 8453...

  • Page 10: Inbetriebnahme

    - Beschädigungen am Gehäuse und an den Dichtungen - Fester Sitz aller lösbaren Verbindungen Austausch WARNUNG Betriebsanleitung des Komplettgerätes beachten! Wird das Gerät ausgetauscht, müssen die Angaben des Komplettgerätes ‚ beachtet werden. Entsorgung Beachten Sie die nationalen Vorschriften zur Abfallbeseitigung. Steuerelement 220082 / 8453602300 8453 2015-11-30·BA00·III·de·02...

  • Page 11: De Zubehör Und Ersatzteile

    Zubehör und Ersatzteile Zubehör und Ersatzteile WARNUNG Schwere Verletzungsgefahr! Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der  Fa. R. STAHL Schaltgeräte GmbH. Verwendung anderer Ersatzteile oder anderen Zubehörs kann den  Explosionsschutz aufheben. Zubehör und Ersatzteile Benennung Abbildung Beschreibung Art. Nr.
  • Page 12 Operating instructions Additional languages www.stahl-ex.com Control Unit 8453...
  • Page 13 Electrical Connection ..................7 Commissioning ....................8 Maintenance, Overhaul and Repair ..............8 Replacement .......................8 Disposal ......................8 Accessories and Spare parts ................9 General Information Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com E-Mail: info@stahl.de...

  • Page 14: En En

    - Generally recognized technical regulations - Safety notes in these operating instructions - Characteristic values and rated operating conditions on the rating plates and data plates - Additional information plates on the device 220082 / 8453602300 Control Unit 2015-11-30·BA00·III·en·02 8453...

  • Page 15: En En

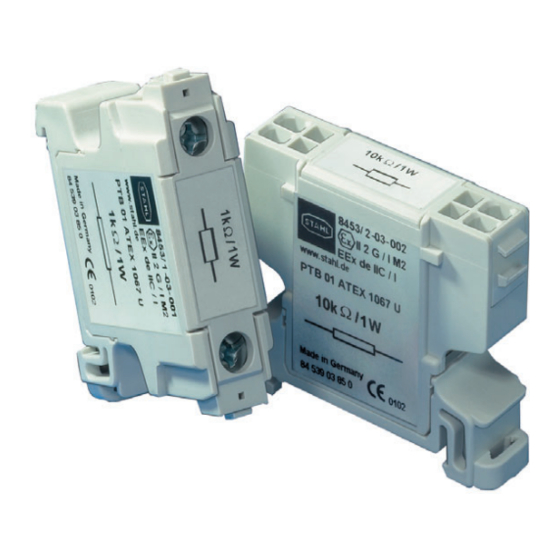

    Intended Use The control unit 8453 is a flameproof encapsulated component for installation of electronic, electric or electro-mechanical components. It can be used for installing, e.g. wired components with two connections such as resistors, diodes or fuses.
  • Page 16 100 °C - Max. permissible operating temperature (material limit) Ambient conditions Ambient temperature -60 ... +75 °C Mechanical data Enclosure material Polyamide Mounting / Installation Connection 0.75 ... 2.5 mm single-wired / fine-stranded cross-section Tightening torque max. 1.2 Nm 220082 / 8453602300 Control Unit 2015-11-30·BA00·III·en·02 8453...

  • Page 17: En 6 Transport And Storage

    Installation Dimensions / fastening dimensions Dimensional drawings (all dimensions in mm) - subject to modifications 04742E00 04743E00 8453/1 control unit with screw-type terminal 8453/2 control unit with spring-cage terminal Installation Conditions WARNING Install devices in an enclosure! The devices must be installed into an enclosure which fulfills the requirements of a recognized type of protection according to IEC/EN 60079-0.

  • Page 18: Conductor Connection

    - Do not damage the conductor (nicking) when stripping it. - Ensure that the maximum permissible conductor temperatures and the maximum permissible surface temperature are not exceeded by selecting suitable electric lines and means of running them. 220082 / 8453602300 Control Unit 2015-11-30·BA00·III·en·02 8453...

  • Page 19: Commissioning

    - All screws and nuts are held securely in place Replacement WARNING Observe operating instructions of the complete unit! For replacement of the device observe the data of the complete unit. Disposal Observe the national waste disposal regulations. Control Unit 220082 / 8453602300 8453 2015-11-30·BA00·III·en·02...
  • Page 20 Accessories and Spare parts WARNING Serious risk of injury! Use only original accessories as well as original spare parts by  R. STAHL Schaltgeräte GmbH. Use of other spare parts or accessories can invalidate the explosion  protection. Accessories and Spare Parts...

This manual is also suitable for:

8453/28453/1
